20
Установите упор для распила под углом до 45° под
необходимым углом, установите наклон пильного
диска под углом 45°, и произведите пиление, но
заготовку закрепите дополнительно сильнее, чтобы
предотвратить сползание.

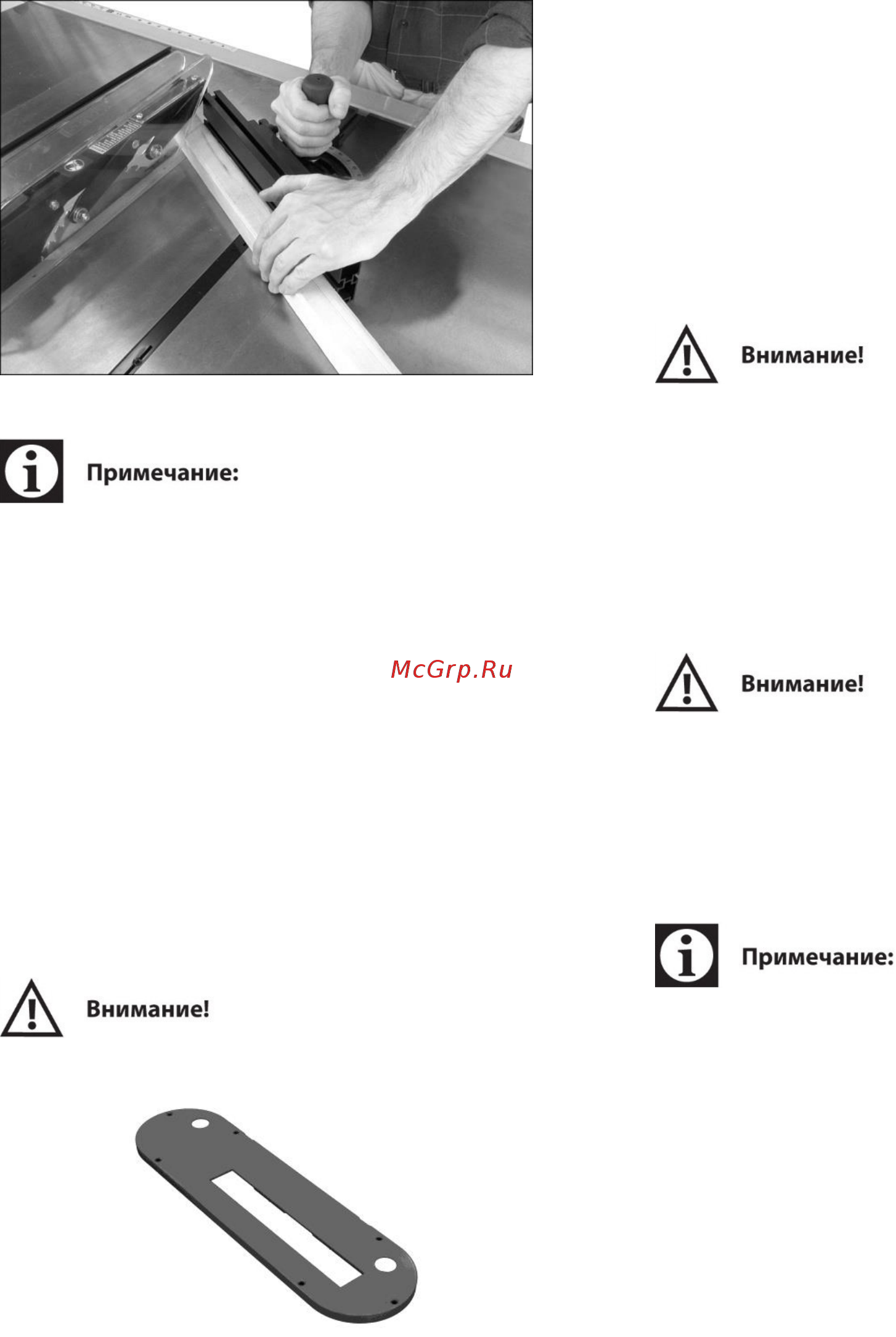

Рис. 37
При выполнении распиливания под различными
углами (с наклоненным пильным диском) используйте
упор для распила под углом до 45° в пазе с правой
стороны, чтобы обеспечить больше свободного
пространства для руки и безопасность.
Учитывайте, что пильный диск поднят на 1/8" выше
верхней плоскости заготовки. Поднятие пильного
диска еще выше не рекомендуется.
6.6 Пазование
Пазование - это пропил широкого паза в заготовке
или выборка пазов вдоль края заготовки. Вставка для
пазовального диска Dado (опция, не входит в
комплект) показана на рис. 38, необходима для этого
типа работ.
Не используйте стандартную вставку для проведения
операции пазования.
Рис. 38
Процесс вырезания пазов в заготовках от 1/8" до
13/16" выполняется с помощью комплекта
пазовального диска Dado или смонтированного на
валу регулируемого пильного диска. При помощи
различных комбинаций сложения пазовального диска
Dado или правильно отрегулировав круговую шкалу
на регулируемом пильном диске, можно прорезать
паз необходимой ширины. Это очень удобно для
откосов, создания стыков, нарезания пазов, и т.д.
Защитный кожух, расклинивающий нож и
противоударные защелки, поставляемые с пилой,
должны использоваться при всех операциях пиления,
там где они могут быть применены. При выполнении
операций, где защитный кожух не может
использоваться, как некоторые операции по
нарезанию пазов, нужно применять альтернативные
меры безопасности. К ним относится толкатель,
клинообразные борта, детали-заполнители,
зажимные приспособления, направляющие линейки и
любое другое подходящее устройство, которое можно
использовать, чтобы руки оператора находились
подальше от пильного диска. После завершения
операции, требующей снятия защитного кожуха, весь
собранный защитный кожух должен быть помещен
обратно на станок в надлежащем рабочем состоянии.
Никогда не используйте режущий диск Dado для
прорезания поперечных пазов в наклонном
положении. Никогда не используйте пилу без
защитного кожуха, расклинивающего ножа и
противоударных защелок для операций, там где они
могут быть применены.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Всегда отключайте питание станка перед
проведением технического обслуживания. Отказ от
этого, может привести к серьезной травме.
7.1 Очистка
Убирайте станок согласно списку ниже, чтобы
гарантировать его наилучшую работу.
Следующий список обслуживания предполагает, что
пиление используется каждый день.
Ежедневно:
Вытирайте поверхность стола и пазы от
профильных загрязнений.
Уберите опилки, налёт и смолу с пильного диска.
Еженедельно:
Для получения лучших результатов, поверхность
стола должна содержаться в чистоте и быть
защищенной от ржавчины. Для этого, нанесите
слой восковой пасты на поверхность. Как
альтернатива, в местных магазинах
оборудования и инструментов доступны
промышленные защитные распылительные
средства. Хорошее защитное средство должно
обеспечить защиту поверхности от ржавчины, не
окрашивая заготовки.
Чистите корпус двигателя сжатым воздухом.
Протирайте направляющие рейки сухой
кремниевой смазкой.
