Jet Powermatic PM1000/230В 1791000-RU [12/30] Механизм подъёма наклона пильного диска

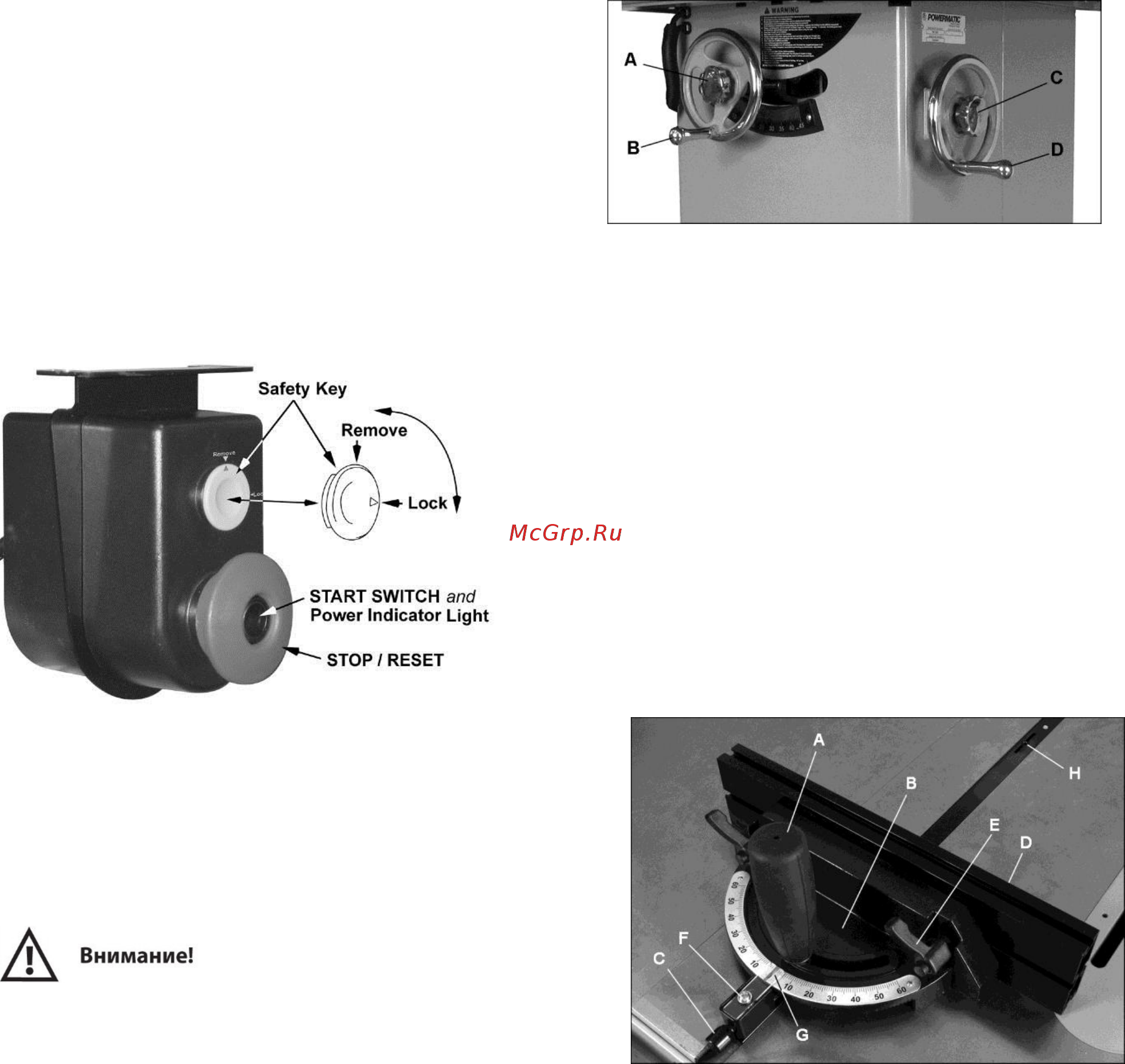

![Jet Powermatic PM1000/230В 1791000-RU [12/30] Механизм подъёма наклона пильного диска](/views2/1393147/page12/bgc.png)
12
Рекомендуется, чтобы циркулярная пила PM1000
была подключена к выделенной 30-амперной сети
с прерывателем или плавким предохранителем с
задержкой срабатывания. Местные нормы имеют
приоритет над рекомендациями.
Переключатель Вкл./Выкл.является тепловым реле.
Если двигатель пилы перегружен, или внезапно
прервалось электропитание, пила выключается.
Подождите несколько минут для того, чтобы пила
остыла, затем нажмите кнопку выключения.
4.3 Магнитный выключатель и ключ
безопасности
Переключатель вкл./выкл. (только для модели
Powermatic PM2000)
, оснащен магнитным ключом
безопасности. При расположении его на
переключателе, как показано на рис. 13, магнитный
ключ безопасности автоматически отключит реле,
что даст возможность станку запускаться и
останавливаться, при нажатии соответствующих
переключателей. Будучи магнитным, замок можно
убрать, сделав станок неоперабельным, и можно
спрятать для безопасного хранения, прикрепив его
под рейкой или другой магнитной поверхностью.
При использовании пилы, поместите ключ на
крышку переключателя, выставив в одну линию
стрелку на ключе со стрелкой СНЯТЬ на крышке.
Затем поверните ключ, таким образом, чтобы
стрелка совпала со стрелкой ЗАБЛОКИРОВАТЬ.
Это будет препятствовать болтанию ключа
безопасности от вибрации, при использовании
станка.
Рис. 13.
5. РЕГУЛИРОВКА
5.1 Инструменты необходимые для регулировки
Шестигранный ключ - 3, 4, и 8 мм.
Гаечные ключи – 11 и 12 мм.
Уровень.
Комбинированный угольник.
Отключите пилу от источника питания перед
проведением регулировки.
5.2 Регулировка параллельного упора
Перед использованием Accu® упора проверьте,
правильно ли он выровнен с пильным диском.
Обратитесь к руководству № M-2195075Z, которое
поставляется с упором.
5.3 Механизм подъёма/наклона пильного диска
Рис. 14.
Чтобы поднять или опустить пильный диск,
ослабьте рукоятку фиксации штурвала (A) и
поворачивайте штурвал (B) наблюдая, пока не
будет достигнута желательная высота. Зажмите
рукоятку фиксации штурвала (A). Пильный диск
должен быть установлен от 3,2мм до 6,3мм выше
верхней плоскости распиливаемого материала.
Чтобы наклонить пильный диск, поверните
фиксирующую ручку (C) против часовой стрелки
чтобы ослабить, вращайте штурвал (D), пока не
получите требуемый угол, Затяните фиксирующую
ручку (C).
Рис. 14
5.4 Упор для пиления под углом
Рис. 15 и 16.
5.4.1 Установка угла распила
Точности упора для пиления под углом добиваются
штативом и регулируемой шестерней для установки
угла. Выполните:
1. Вставьте упор для пиления под углом в один
из пазов на поверхности стола.
2. Ослабьте стопорную ручку (A, рис. 15),
поворачивая против часовой стрелки.
3. Вытащите подпружиненную ручку (C) и
поворачивайте её, пока корпус (B) упора для
пиления под углом не станет под требуемым
углом, обозначенным на шкале.
4. Затяните стопорную ручку (А).
Рис. 15
