5. Если они не совпадают, ослабьте четыре винта
(см. рис. 25 А) шестигранником, которые
фиксируют стол к тумбе станка. Два из них
показаны на рис.25.
6. Внесите необходимые изменения и затяните
четыре винта, надежно закрепив стол.
7. Проверьте выравнивание еще раз после
установки оборудования.
5.8 Регулирование ремня
5.8.1 Натяжение ремня

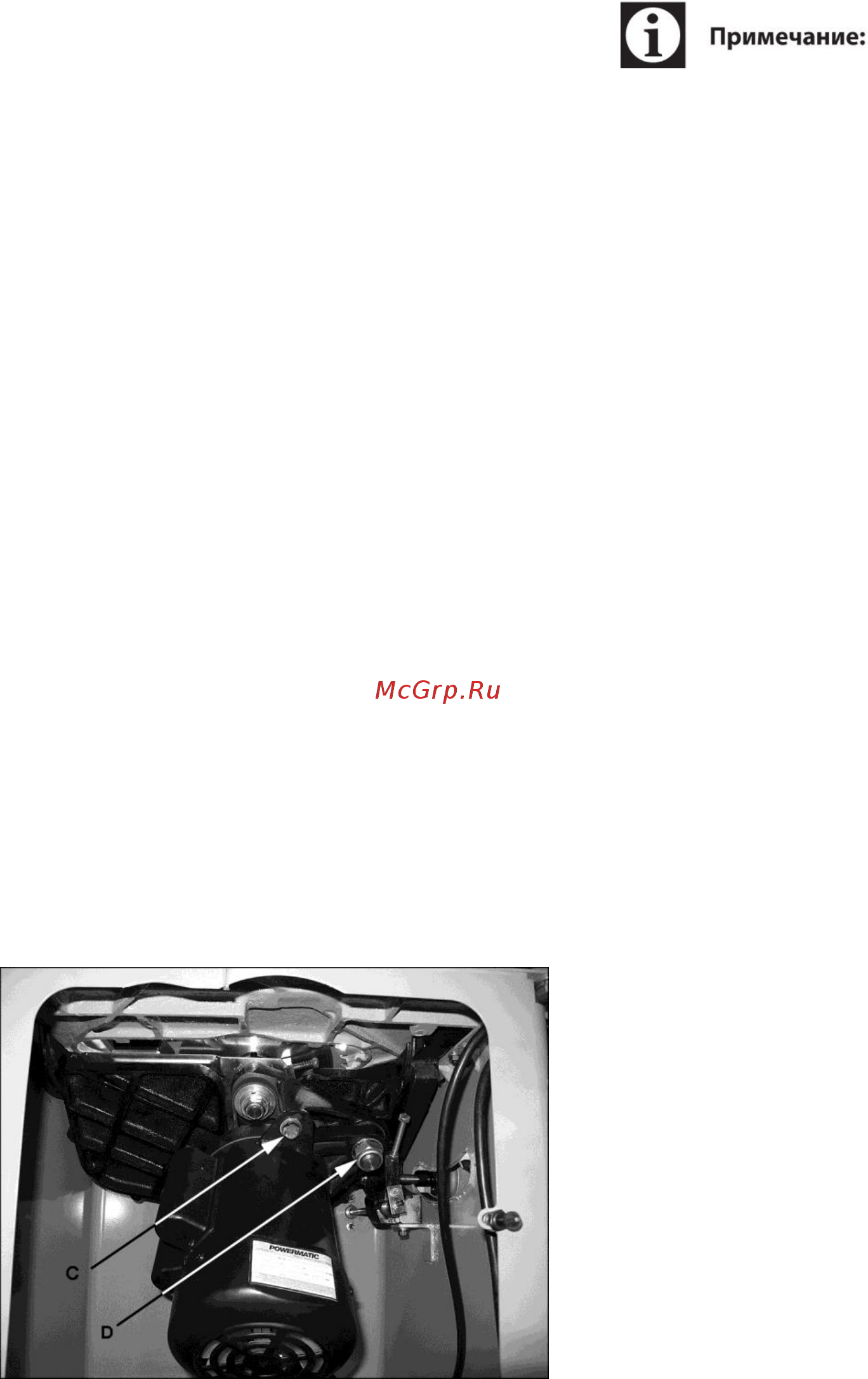

Рис. 26.
Натяжение приводного ремня следует проверить
после первых нескольких дней работы, так как он
может немного растянуться в начале использования;
также впоследствии периодически осматривайте его.
Натяжение ремня:
1. Отключите станок от источника питания.
2. Ослабьте винт (С, Рис. 26) 8 мм шестигранным
ключом.
3. Надавите на двигатель во время затягивания
винта (C).
Если на ремне видны признаки изнашивания,
потертости, трещины, и т.д. он должен быть
заменен следующим образом.
5.8.2 Замена ремня
Рис. 26
1. Полностью опустите ось пильного диска.
2. Ослабьте винт (С) 17мм гаечный ключом.
3. Слегка ослабьте гайку (D) 1-1/4” гаечным (или
разводным) ключом.
4. Поднимите двигатель вверх, чтобы ослабить
натяжение ремня.
5. Замените ремень.
6. Надавите на двигатель и затяните винт
(C), чтобы натянуть новый ремень.
Затяните гайку (D).
Рис. 26
5.9 Замена вала/подшипников вала
Пильный вал запрессован в корпусе пильной рамы
станка. Если вал нужно снять для замены
подшипников, это должен делать
квалифицированный специалист по техническому
обслуживанию. Свяжитесь со своим
представителем по работе с клиентами, по
телефонному номеру на обложке.
6. РАБОТА
Ознакомьтесь с местоположением и работой всех
средств управления, регуляторов и
принадлежностей к ним, таких как упор для распила
под углом до 45° и параллельный упор.
Следующие иллюстрации могут или, возможно, не
совпадают, с вашим представлением пиления, но
технологически - операции те же самые.
6.1 Предотвращение отскока заготовки назад
Серьезное повреждение может следовать из
опасности, которые происходят, при заклинивании
пильного диска заготовкой или застрявшей
деталью между пильным диском и параллельным
упором или другими неправильными действиями.
Заклинивание может привести к поднятию
заготовки, и отбросить её в сторону оператора.
Ниже перечислены условия, которые могут вызвать
отбрасывание назад:
Заклинивание отрезанной заготовки, при
торцевании или продольном пилении.
Отпускание заготовки до завершения
операции, или заготовка не до конца
проталкивается через пильный диск.
Не использование расщепителя/
расклинивающего ножа при продольном
пилении, или расщепитель/расклинивающий
нож не выровнен с пильным диском.
Использование плохо заточенного пильного
диска.
Параллельный упор не параллелен пильному
диску, доска распиливается клином, не
соответствует размеру.
Применение усилия подачи при продольном
пилении к отрезаемой (свободной) части
заготовки вместо части между пильным диском
и параллельным упором.
Распиливание пиломатериала, который
искривлен (не плоская поверхность), или не
имеет прямого края, или имеет пороки
древесины.
Чтобы минимизировать или предотвратить
получение травм от отбросов назад:
Следите и исправляйте выше изложенные
условия.
Надевайте защитный прозрачный щиток или
очки для безопасности глаз.
Не используйте упор для распила под углом 45
градусов и параллельный упор в одной и той
же операции, если к параллельному упору не
прикреплена накладка, чтобы позволить
торцованной части заготовки прибывать в
свободном перемещении, при торцевании
следующей части (рис. 32).
Поскольку станок используется, функция
противоударных защелок должна
периодически проверяться. Если защелки не
останавливают обратное движение заготовки,
повторно сделайте точную установку деталей.
