Jet Powermatic PM1000/230В 1791000-RU [14/30] Регулировка расклинивающего ножа 5 боковое выравнивание

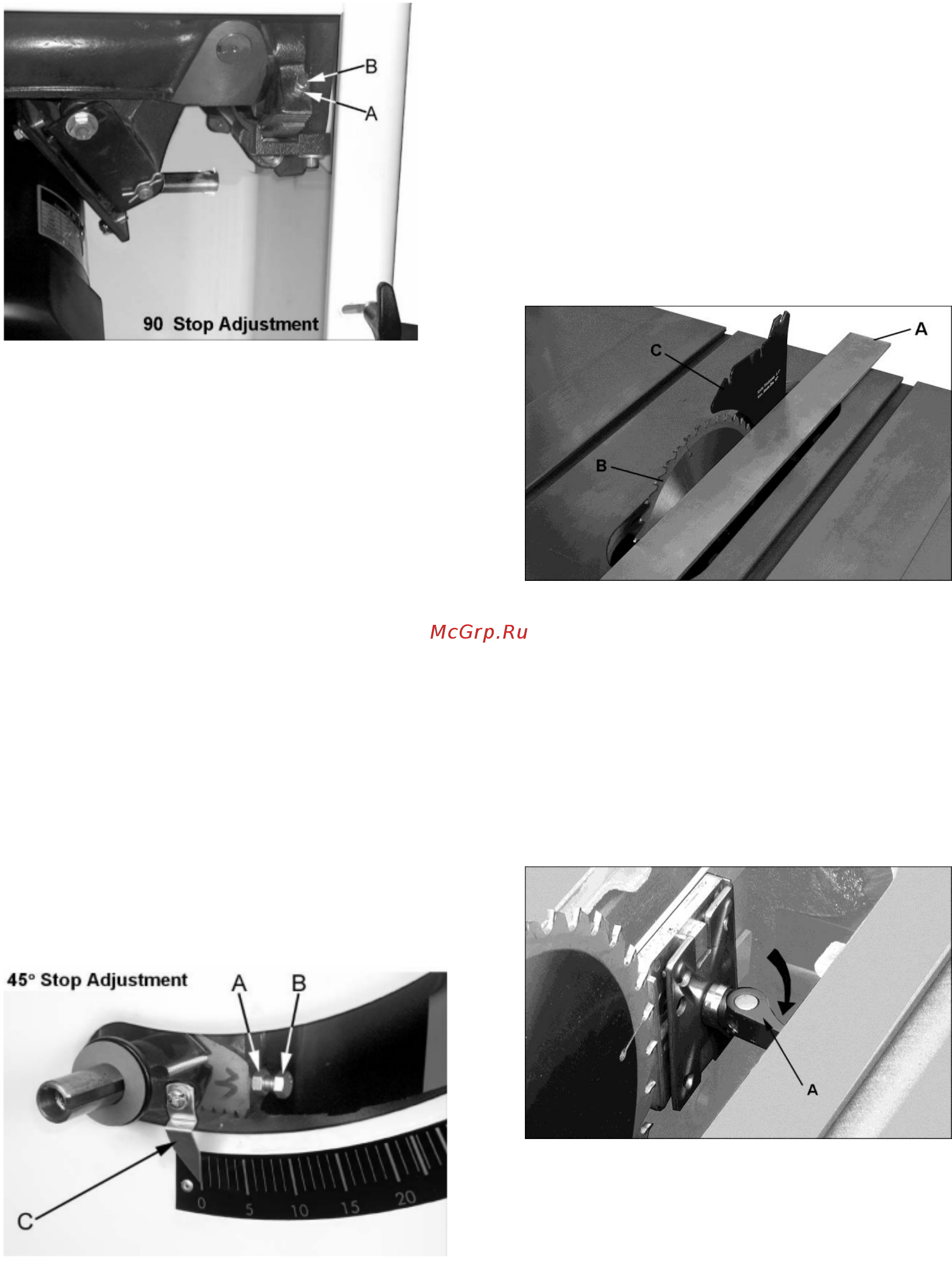

Рис. 18

5. Если пильный диск не под углом 90 градусов,

откройте крышку двигателя, ослабьте

контргайку ( А см. рис. 18) и поверните

стопорный винт регулировки (В, рис. 18) на

передней цапфе во внутрь или наружу.

Регулировочный винт следует прекратить

вращать на переднем кронштейне цапфы,

когда пильный диск находится в 90 ° к столу.

6. Затяните контргайку ( А см. рис. 18).

7. Установите пильный диск под углом 45

градусов к столу, поворачивая маховик

наклона лезвия против часовой стрелки до

упора. Поместите поверочный угольник на

столе против ножа. Убедитесь, что торец

угольника не касается зуба пильного диска.

8. Если пильный диск не под углом 45 градусов к

столу, удалите маховик подъёма понижения

пильного диска. Ослабьте контргайку ( А см.

рис. 19) и поверните стопорный винт

регулировки (В, рис. 19) на передней цапфе во,

внутрь или наружу. Регулировочный винт

следует прекратить вращать на переднем

кронштейне цапфы, когда пильный диск

находится под углом 45 ° к столу.

Рис. 19

9. Проверьте правильность указателя (С, рис. 19)

на угол масштаба и скорректируйте, если это

необходимо.

5.6 Регулировка расклинивающего ножа

5.6.1 Боковое выравнивание

Пильный диск и расклинивающий нож должны

располагаться на одной линии (боковое

выравнивание) для предотвращения обратной

отдачи заготовки. После первой установки

пильного диска и бокового выравнивания

расклинивающего ножа и установки защитного

кожуха дальнейшая регулировка не требуется.

Правильность расположения должны быть

проверены и скорректированы, если это

необходимо, после каждой смены пильного диска.

Рис. 20

Проверьте выравнивание следующим образом:

1. Удалите защитный кожух и защелки (К, рис.

12).

2. Поместите линейку (см. рис. 20) на столе, так

что бы край упирался в пильный диск (B, рис

20) и расклинивающий нож (С, рис. 20).

Поверните пильный диск так, чтобы верхняя

часть зуба пильного диска касалась линейки.

Пильный диск и расклинивающий нож должны

быть на одной линии.

Если требуется регулировка:

Рис.21

3. Удалите вставку из стола.

4. Потяните ручку ( А см. рис. 21) и снимите

расклинивающий нож, делая заметки, в каком

направлении расклинивающий нож должен

быть подвинут с целью приведения его в

параллель с пильным диском.

5. Используя 3 мм шестигранный ключ, крутите

любой из четырех установочных винтов (D,

Рис. 22) доступных через отверстия,

расположенные в углах через плавающий блок

зажимов (E ,рис. 22).
