13
5.4.2 Установочные пазы
Пазы на 0º, 30º и 45º расположены справа и слева.
При этих параметрах настройки, расцепляющая
ручка (C) сцепляется со стопорным стержнем.
Затем затяните стопорную рукоятку (A).
Не полагайтесь исключительно на пазы для
установки точности. После того, как стопорный
стержень занял положение в 0º, 30º и 45º, сделайте
окончательную регулировку с помощью ручки (C),
если это необходимо, установив её напротив
показателя шкалы (G).
5.4.3 Выдвижная пластина
Выдвижную пластину (D, рис. 15) можно
отрегулировать путем перемещения вправо или
влево, или полностью убрав.
Для регулировки ослабьте две стопорные рукоятки
(E), сдвиньте выдвижную пластину и затяните
стопорные рукоятки. Убедитесь, что конец
выдвижной пластины не находится на линии
действия пильного диска.
Стопорные рукоятки (E) регулируются. Вытяните
рукоятку, поверните её в другую позицию, затем
отпустите, убедившись, что она садится на штифт.
Для снятия выдвижной пластины, полностью
выдвиньте её и уберите стопорные рукоятки (E) и
крепежные детали.
5.4.4 Калибровка (выравнивание)
1. Поместите упор для пиления под углом в один
из пазов на столе.
2. Установите упор под углом 90º по отношению к
пильному диску (0º по шкале), ослабьте
стопорную ручку (A), затем вытащите
подпружиненную ручку (C) и поверните корпус
(B) до 0º,обозначенный на шкале.
3. Измерьте точность упора для пиления под
углом поперек паза, с помощью поверочного
угольника.
Если требуется регулировка:
4. Отрегулируйте корпус (B), пока он не будет
перпендикулярен (90º) пазу для упора.
5. Затяните стопорную ручку (А).
6. Проверьте, что бы указатель со шкалой (G)
показывал 0º.
Если необходима дальнейшая регулировка:
7. Ослабить винт (F) и отрегулируйте указатель
(G), пока он не покажет 0 º.
8. Затяните винт (F).
9. Если вышеупомянутая методика не достаточно
выравнивает упор для пиления под углом,
ослабьте два винта (J, рис. 16) под
смонтированным блоком и сдвиньте блок по
мере необходимости. Затяните винты, когда
закончите.

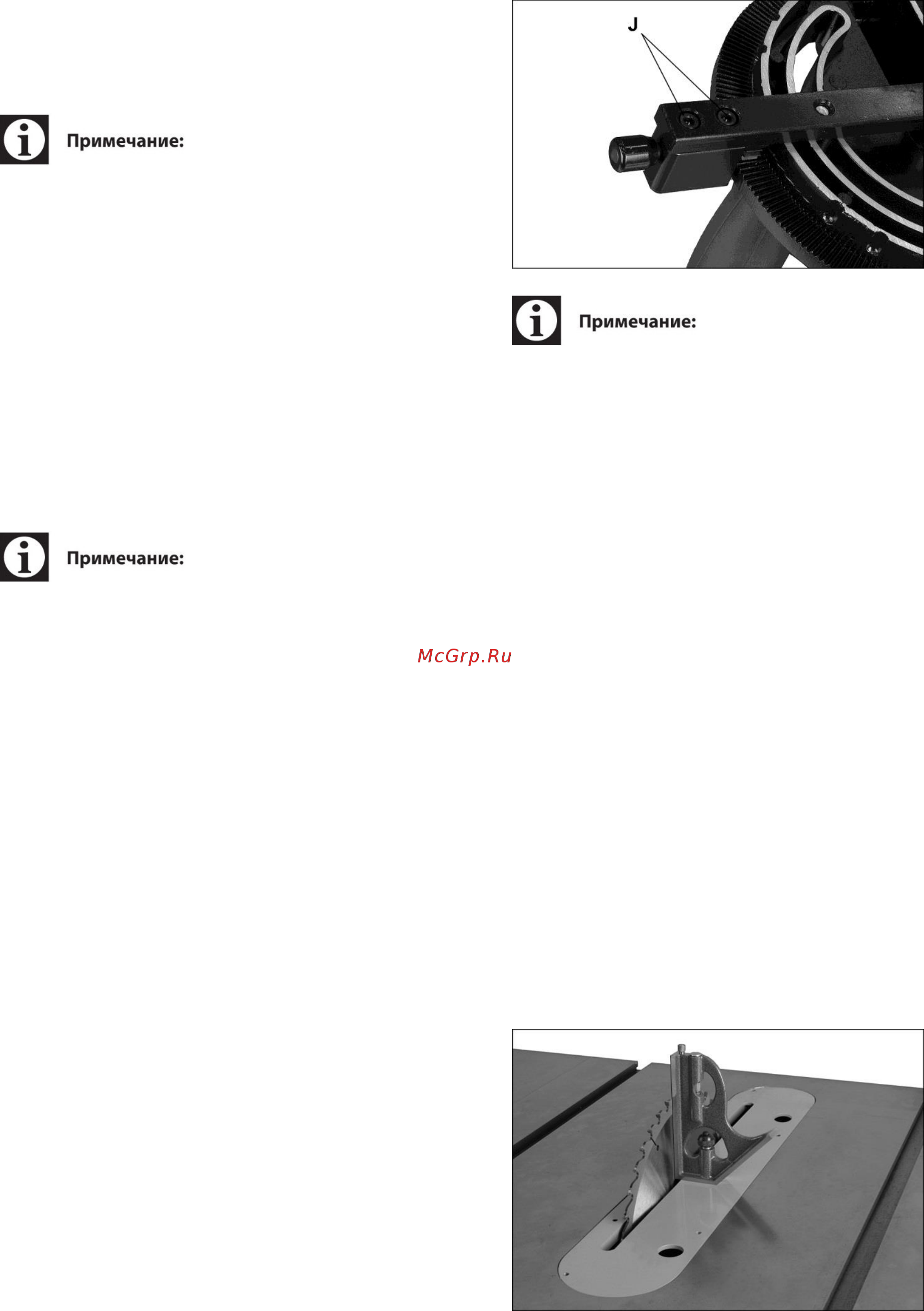

Рис. 16
У линейки упора для пиления под углом есть два
паза с установочными винтами (H, рис.15).
Отрегулируйте установочные винты (4-мм
шестигранным ключом), чтобы убрать любой зазор
между линейкой и пазом для упора.
5.5 Регулировка ограничителя наклона
пильного диска
Ограничители были выставлены на заводе. После
определенного периода использования, или, после
перемещения пилы на другое место, ограничители
больше не установлены правильно.
5.5.1 Регулировка ограничителей наклона
до 45 ° и 90 °
Для проверки и настройки ограничителей
требуется:
Инструменты: 12мм гаечный ключ, поверочная
линейка.
1. Отключить станок от источника эл.питания.
2. Поднимите пильный диск на максимальную
высоту с помощью маховика.
3. Установите пильный диск под углом 90
градусов к столу, поворачивая маховик
наклона лезвия по часовой стрелке до упора.
4. Поместите поверочный угольник на столе
против пильного диска и убедитесь, что диск
под углом 90 градусов к столу, как показано на
рис. 17. Убедитесь, что торец угольника не
касается зуба пильного диска.
Рис. 17
