13
MZ
В меню (ДП) по умолчанию выбраны оптимальные дополнительные
параметры сварки. Изменяйте их при крайней технологической необхо-
димости (заводские настройки 50-11-10-10).
Сварочный трактор имеет возможность корректировать погрешность
скорости сварки (движения сварочного трактора).
Для входа в режим корректировки нажмите и держите кнопку СТОП
(поз. 19). На индикаторе параметров №2 (поз. 3) появится отображае-
мая погрешность. Регулятором параметров (поз. 22) установите необхо-
димую погрешность.
8. ПОДГОТОВКА АППАРАТА К РАБОТЕ ДЛЯ SAW СВАРКИ
Схема подключения источников питания серии MZ-1000, 1250 для SAW сварки показана
на рисунке 8.1.

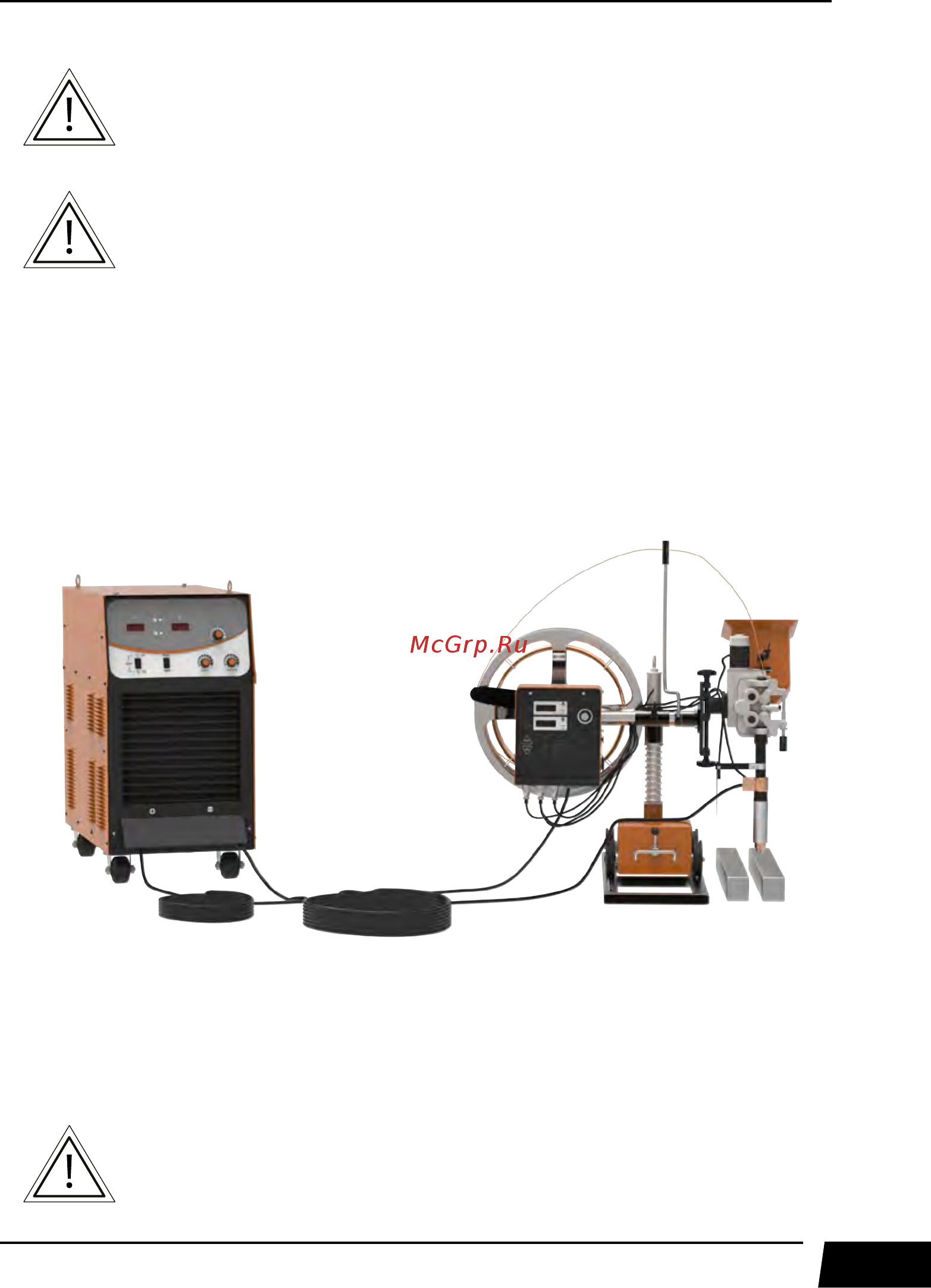

Рис. 8.1. Схема подключения источника питания к сварочному трактору.
В комплект сварочного оборудования не входит сетевой кабель.
Подключение должен производить обученный и имеющий соответствующий допуск
персонал.
ВНИМАНИЕ! Заземлите устройство, как показано на рисунке 8.2.
