14

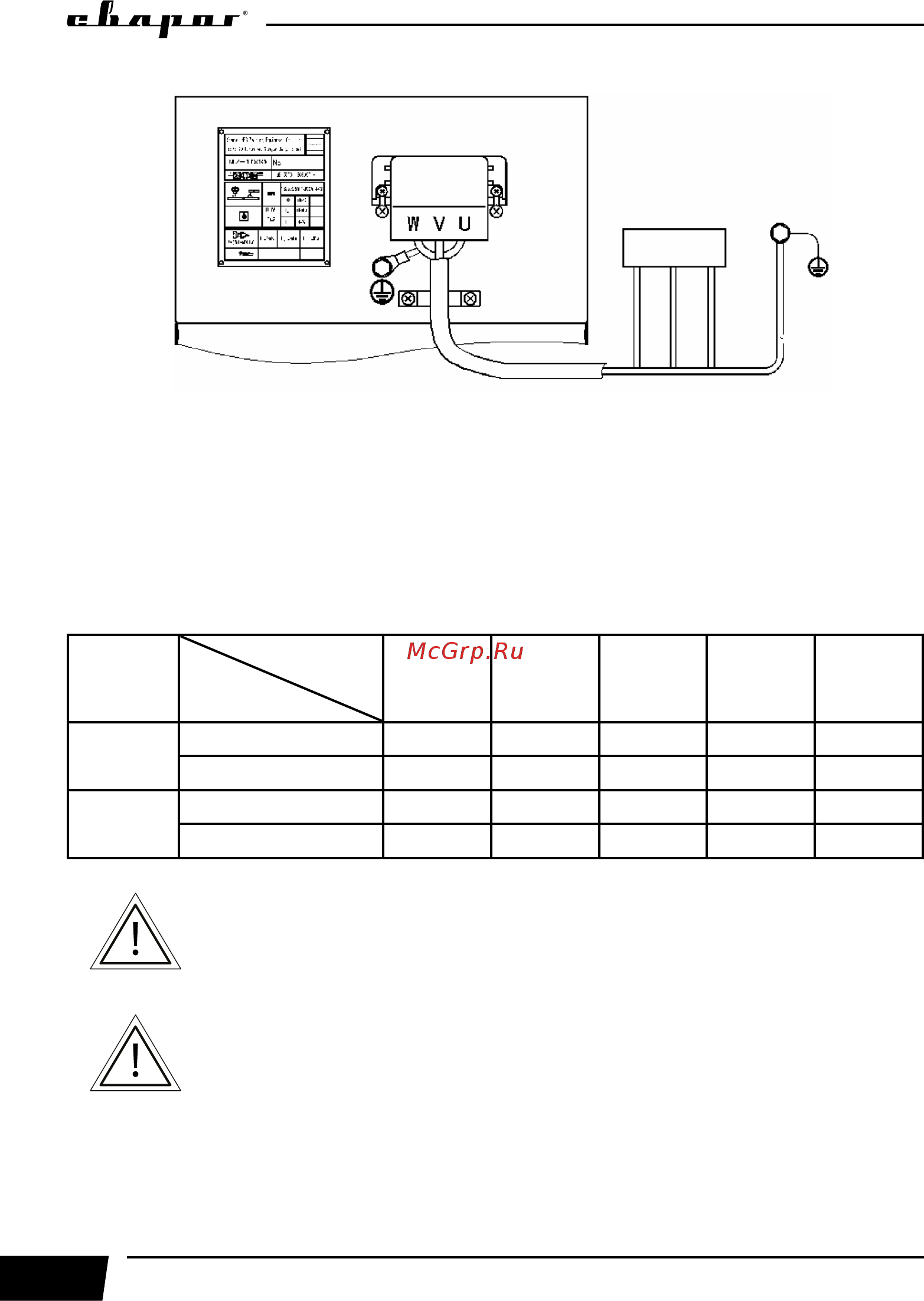

Рис. 8.2. Схема заземления источника питания.
Подключите сварочный кабель к токоподводу трактора и к положительному полюсу источ-
ника питания, а заготовку - к отрицательному, надежно их зафиксируйте (см. рис. 8.1).
Для MZ-1000/1250 на передней панели сварочного аппарата имеются выходы «+» и «-».
Длина сварочного кабеля может составлять (см. таблицу 8.1).
Таблица 8.1. Зависимость длины сварочных кабелей от силы тока.
Модель
аппарата
Сечение
кабеля
1250 1000 800 600 400
MZ-1000 70 мм
2
х 2 – 45 м 55 м 65 м 75 м
95 мм
2
х 2 – 60 м 75 м 85 м 100 м
MZ-1250 70 мм
2
х 2 30 м 45 м 55 м 65 м 75 м
95 мм
2
х 2 40 м 60 м 70 м 85 м 100 м
При выборе большей длины сварочных кабелей следует учитывать, что
падение напряжения на кабелях не должно превышать 10 В.
При неплотном подсоединении кабелей возможны выгорания контактов
подключения сварочных кабелей и выход из строя источника питания.
Подсоедините кабель управления к источнику питания и пульту управления сварочным
трактором.
Перейдите в режим SAW.
Ток, А
