20

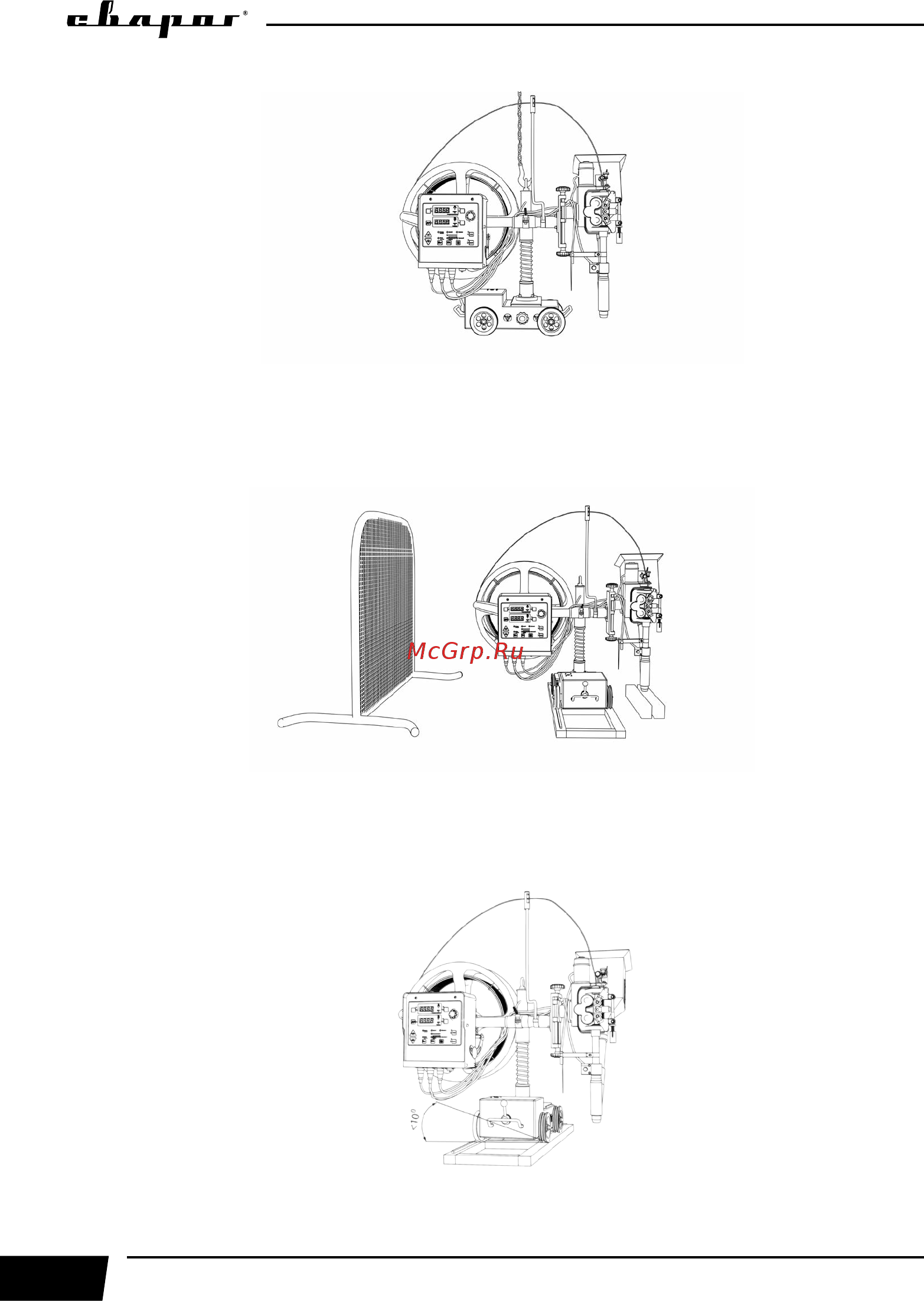

Рис. 8.11. Схема строповки сварочного трактора.
• При сварке на открытом воздухе защищайте сварочный трактор от порывистого ветра
(см. рис. 8.12).
Рис. 8.12. Установка защитных экранов.
• Наклон сварочного трактора не должен превышать 10° (см. рис. 8.13).
Рис. 8.13. Предельный наклон сварочного трактора.
