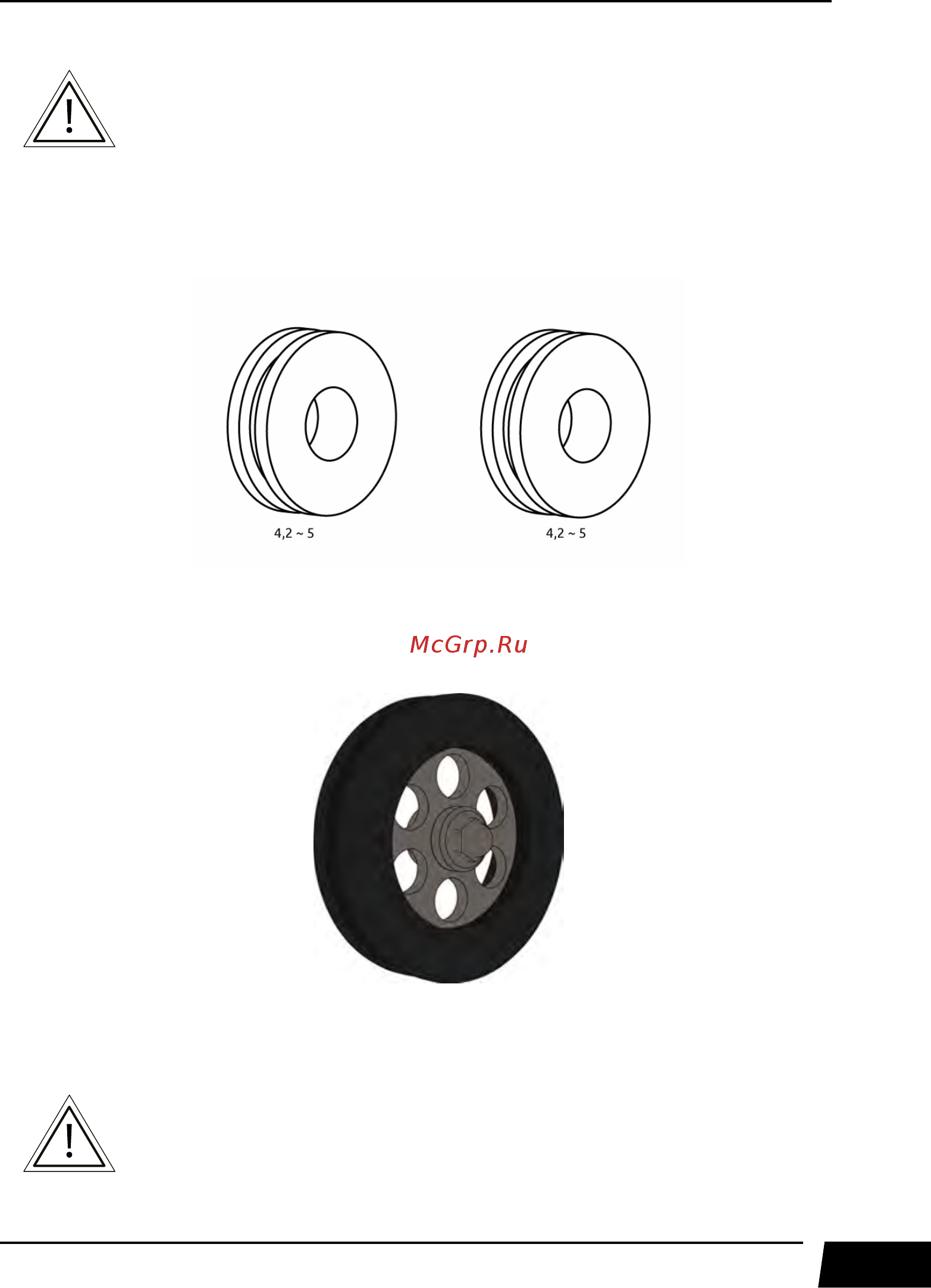

19
MZ
ВНИМАНИЕ! Если мусор попал на токоподводящий наконечник и пода-
ющий ролик, износ подающего ролика и наконечника ускорится, что
приведёт к нестабильности процесса сварки.
• Перед началом сварки сварочный флюс необходимо просушить.
• При значительном износе канавки подающего ролика (см. рис. 8.9) необходимо одно-
временно заменить два подающих ролика.
Рис. 8.9. Ролики.
• Избегайте непосредственного контакта колёс (см. рис. 8.10) с масляными пятнами,
острым железным ломом, осколками стекла, кислотными и щелочными средами.
Рис. 8.10. Колесо сварочного трактора.
• Для транспортировки трактора предусмотрено строповочное кольцо (см. рис. 8.11).
ВНИМАНИЕ! Запрещается находиться под трактором во время его подъ-
ёма!
