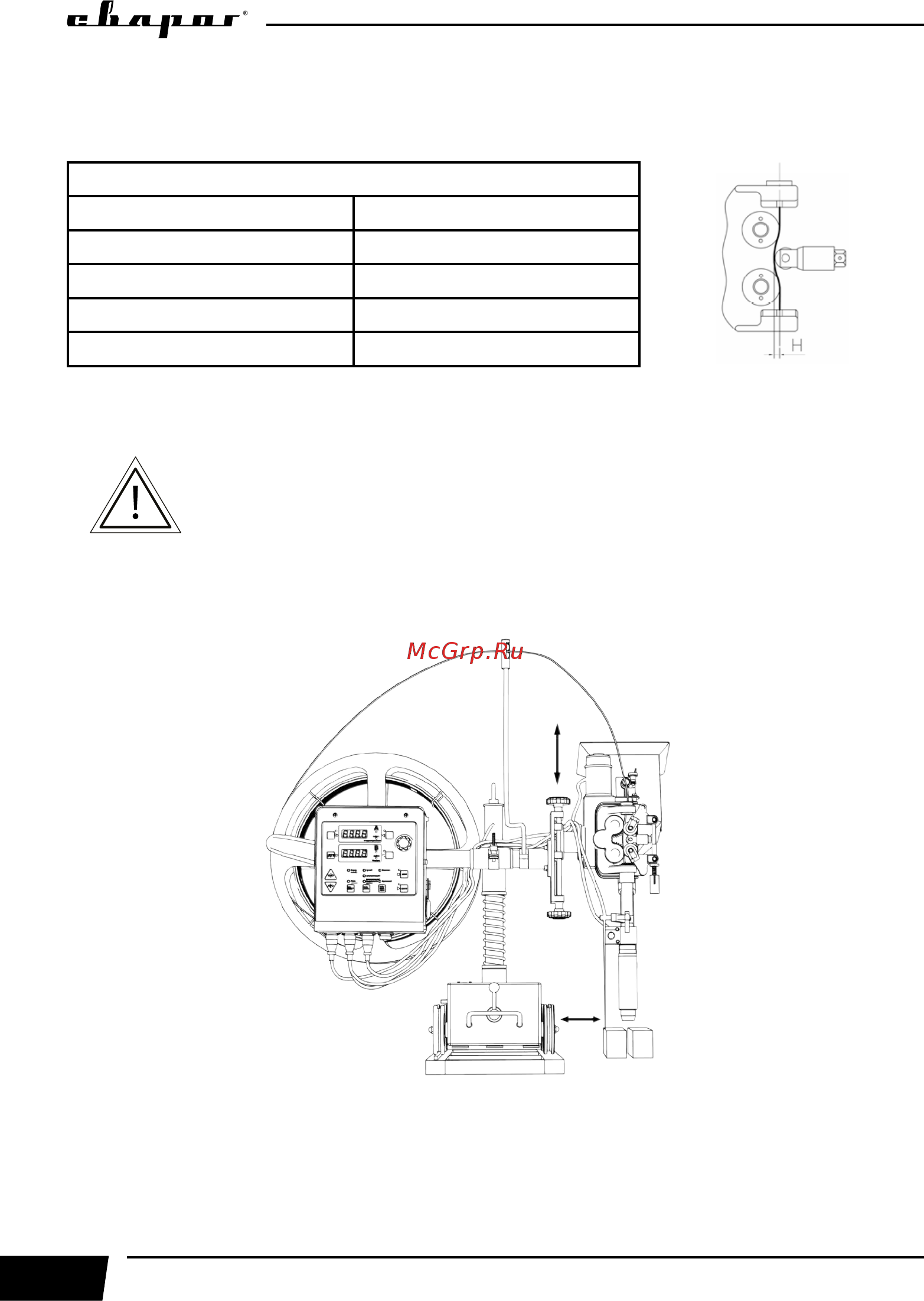

16
3. Отрегулируйте усилие правки проволоки согласно таблице 8.2.
Таблица 8.2. Исходные значения прямолинейности.
Исходное значение прямолинейности
Диаметр Усилие, H
Ø6 1,3
Ø5 1,0
Ø4 0,6
Ø3 0,4
Прямолинейность вытягиваемой проволоки на длине 100 мм после выпрямления должна
быть не более 2,5 мм.
ВНИМАНИЕ! Не допускайте чрезмерного выпрямления проволоки, это
может вызвать изгиб в противоположном направлении.
4. В зависимости от того, с какой стороны от сварочного трактора находится место свар-
ки, выставьте положение сварочной головки (см. рис. 8.5).
Рис. 8.5. Положение сварочного трактора относительно изделия.
