17
MZ

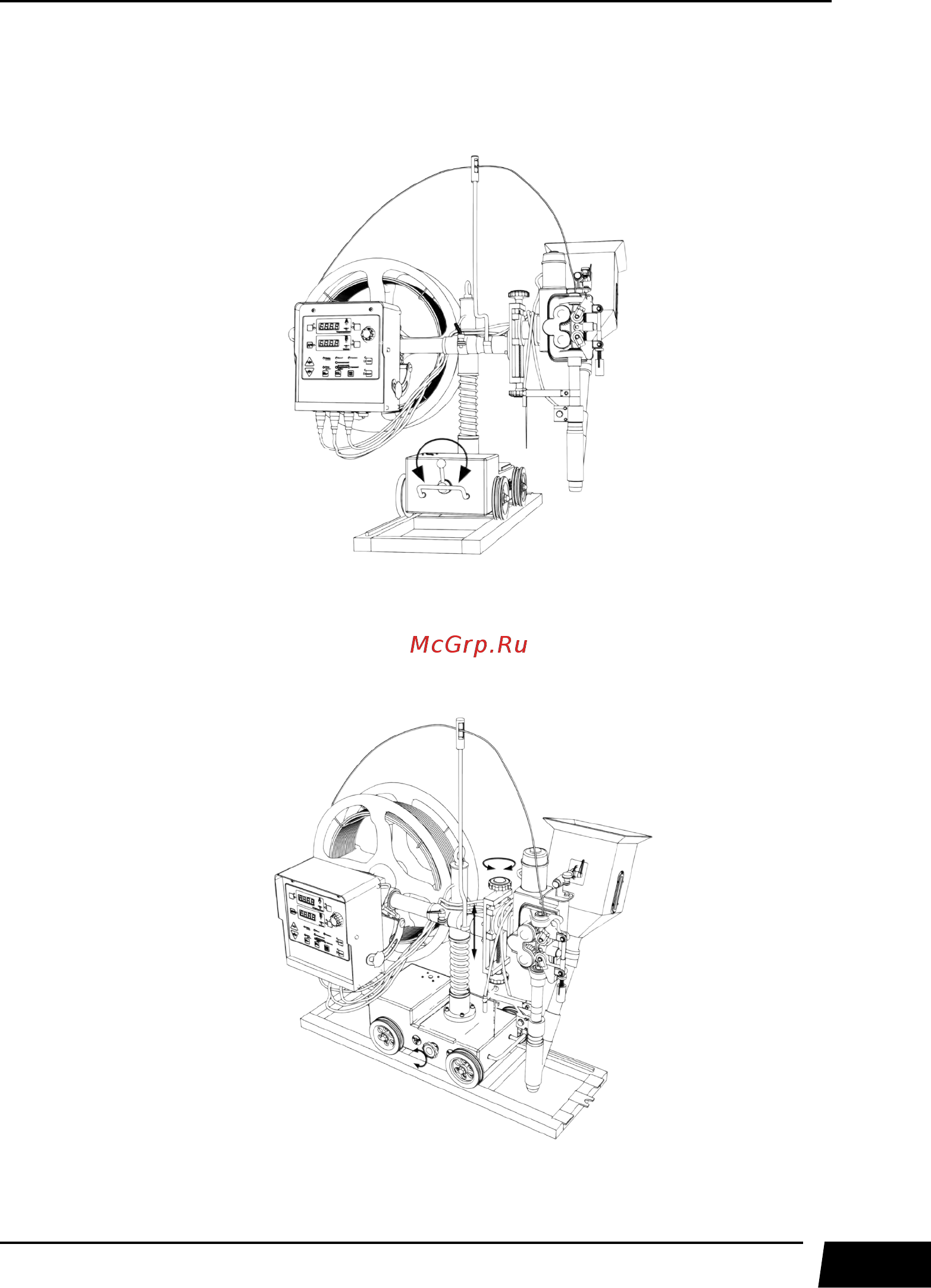

5. Потяните рукоятку сцепления для позиционирования сварочного трактора относитель-
но свариваемой детали (см. рис. 8.6).
Рис. 8.6. Движение трактора назад/вперед.
6. Отрегулируйте высоту сварочной головки с помощью регулировки высоты (см. рис.
8.7).
Рис. 8.7. Регулировка высоты сварочной головки.
