24
9. ПОДГОТОВКА АППАРАТА К РАБОТЕ ДЛЯ MMA СВАРКИ

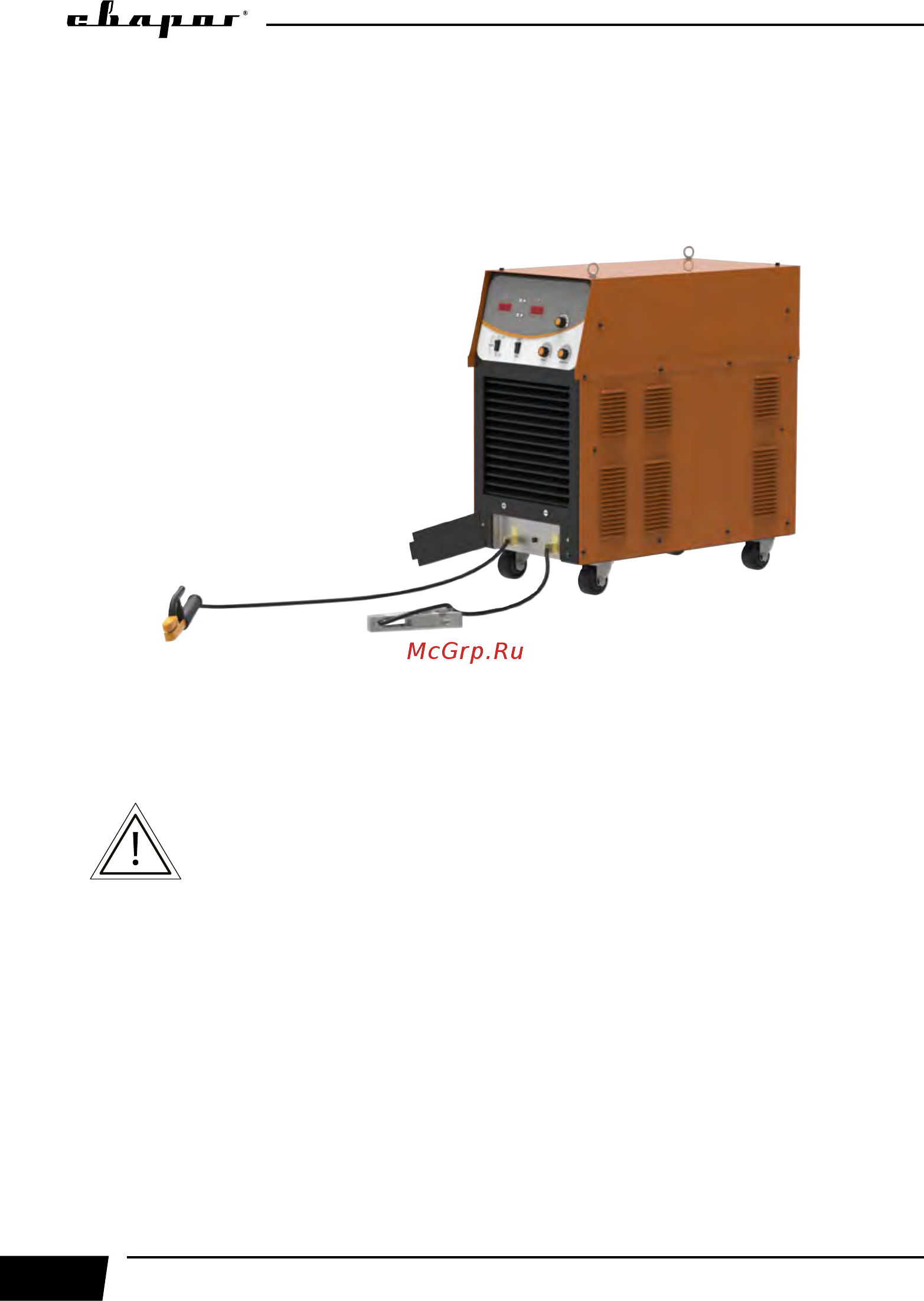

Схема подключения оборудования для сварки покрытыми электродами показана на
рисунке 9.1.
Рис. 9.1. Схема подключения оборудования.
Для MZ-1000 на передней панели сварочного аппарата имеется два выхода «+» и «-».
ВНИМАНИЕ! При неплотном подсоединении кабелей возможны выгора-
ние панельных розеток и выход из строя источника питания.
Выбирайте способ подключения и режимы сварки в зависимости от конкретной ситуации
и типа электрода согласно рекомендациям производителя материалов или требованиям
технологического процесса (см. раздел 9.1). Неправильное подключение оборудования
может вызвать нестабильность горения дуги, разбрызгивание расплавленного металла и
прилипание электрода.
Переключите тумблер в положение “ВКЛ”, перейдите в режим «ММА», загорится индика-
тор питания на передней панели аппарата.
Задайте необходимый сварочный ток (см. таблицу 9.1).
Начинайте сварочный процесс.
