15
MZ
Порядок подключения сварочного трактора:
1. Загрузите сварочную проволоку в барабан для проволоки (см. рис. 8.3).

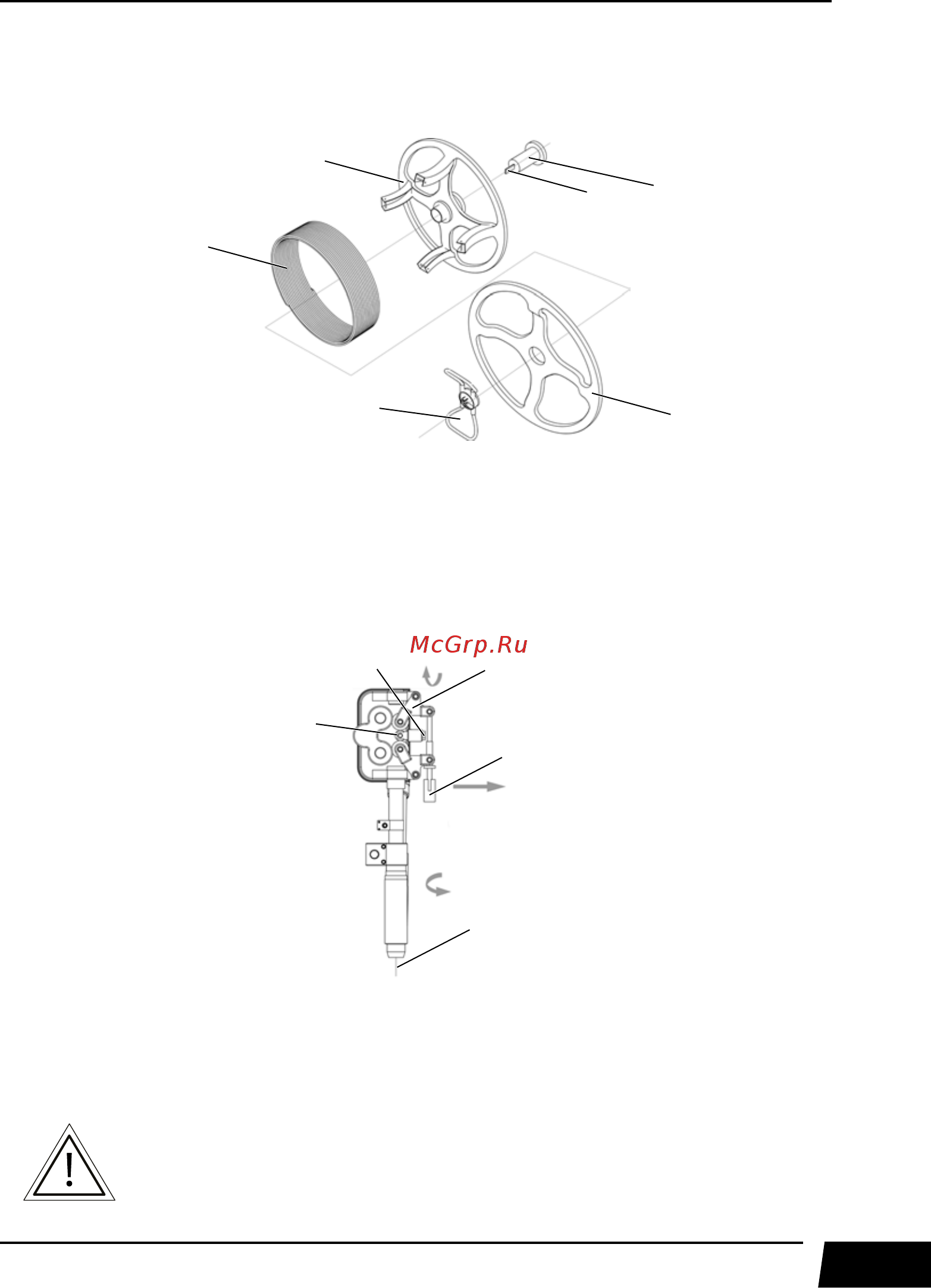

Рис. 8.3. Схема конструкции барабана проволоки.
1. Прижимная гайка. 2. Сварочная проволока. 3. Крепежная крышка барабана проволоки.
4. Блокировка барабана проволоки. 5. Демпфирующий вал барабана проволоки.
6. Наружная крышка барабана проволоки.
2. Проденьте проволоку через редуктор и токоподвод с помощью рукоятки регулировки
давления, зажмите проволоку (см. рис. 8.4).
Рис. 8.4. Редуктор подачи проволоки.
1. Правильный ролик. 2. Винт усилия правки. 3. Рама прижимного ролика. 4. Рукоятка
регулировки давления. 5. Сварочная проволока.
ВНИМАНИЕ! При замене проволоки с одного диаметра на другой убеди-
тесь, что размер подающего ролика совпадает с размером проволоки.
1
2
3
4
6
5
1
2
3
4
5
