Česky–71 609 929 F18 • (04.05) T
Přenesení pravého úhlu
Mají-li být označeny pravé úhly, vyrovnejte laserový
paprsek ve svislé poloze rovnoběžně vůči vztažné
přímce (hrana dlaždice, stěna). Pravý úhel se zobrazí
otočením variabilního laserového paprsku.
Nanesení kolmice
Postavte přístroj ve vertikální poloze, např. před stěnu a
laserový bod/laserovou přímku vyrovnejte na to místo,
na které má být nanesena/označena svislice. Zvolte
přímkový nebo rotační provoz a naneste/označte svislici.
Zobrazení svislé roviny (mezistěna, spárový
řez)
Přístroj postavte ve vertikální poloze tak, aby laserový
bod padl přímo na vztažnou přímku, např. mezistěnu.
Zvolte bodový nebo rotační provoz a označte body
paprsku.
Přenesení bodu podlahy na strop (svislice)
K přesnému vyrovnání svislého paprsku (laseru) podle
bodu podlahy se na spodním okraji tělesa nacházejí
svislé vruby. K tomu narýsujte bodem podlahy dvě
pravoúhlé pomocné přímky (nitkový kříž) a přístroj
pomocí svislých vrubů vyrovnejte.
Zdroj laseru se nachází přímo nad horizontálním a ve
výšce vertikálního připojení stativu. Při použití stativu 27
(příslušenství) lze vrub označit na upevňovací šroub
stativu a tím laser vyrovnat na bod podlahy.
Nanesení sklonu
Při nanesení sklonu musí být nivelační automatika pomo-
cí dálkového ovládání 29 (příslušenství) vypnuta (viz
Vypnutí nivelační automatiky). Pak lze přístroj postavit v
libovolné šikmé poloze.
K nanesení šikmé přímky, např. na stěnu, vyrovnejte
laserový paprsek jednostranným podložením přístroje
popř. nastavení stativu 27 (příslušenství) rovnoběžně k
požadovanému zkosení.
Uvnitř samonivelačního rozsahu lze sklon do 8 %
nastavit i pomocí dálkového ovládání 29 (příslušenství).
K nanesení sklonu pouze ve směru jedné osy (např.
spády podlahy) zvolte jednoosý skloněný provoz (viz
Jednoosý skloněný provoz). V tomto případě přístroj
vyrovnejte osou Y rovnoběžně vůči spádu podlahy.
1x/1 s blikající frekvence (např. jedenkrát za sekundu)
❍ Funkce zastavena
● Trvalý provoz
* při přímkovém a rotačním provozu
D
E
F
G
H

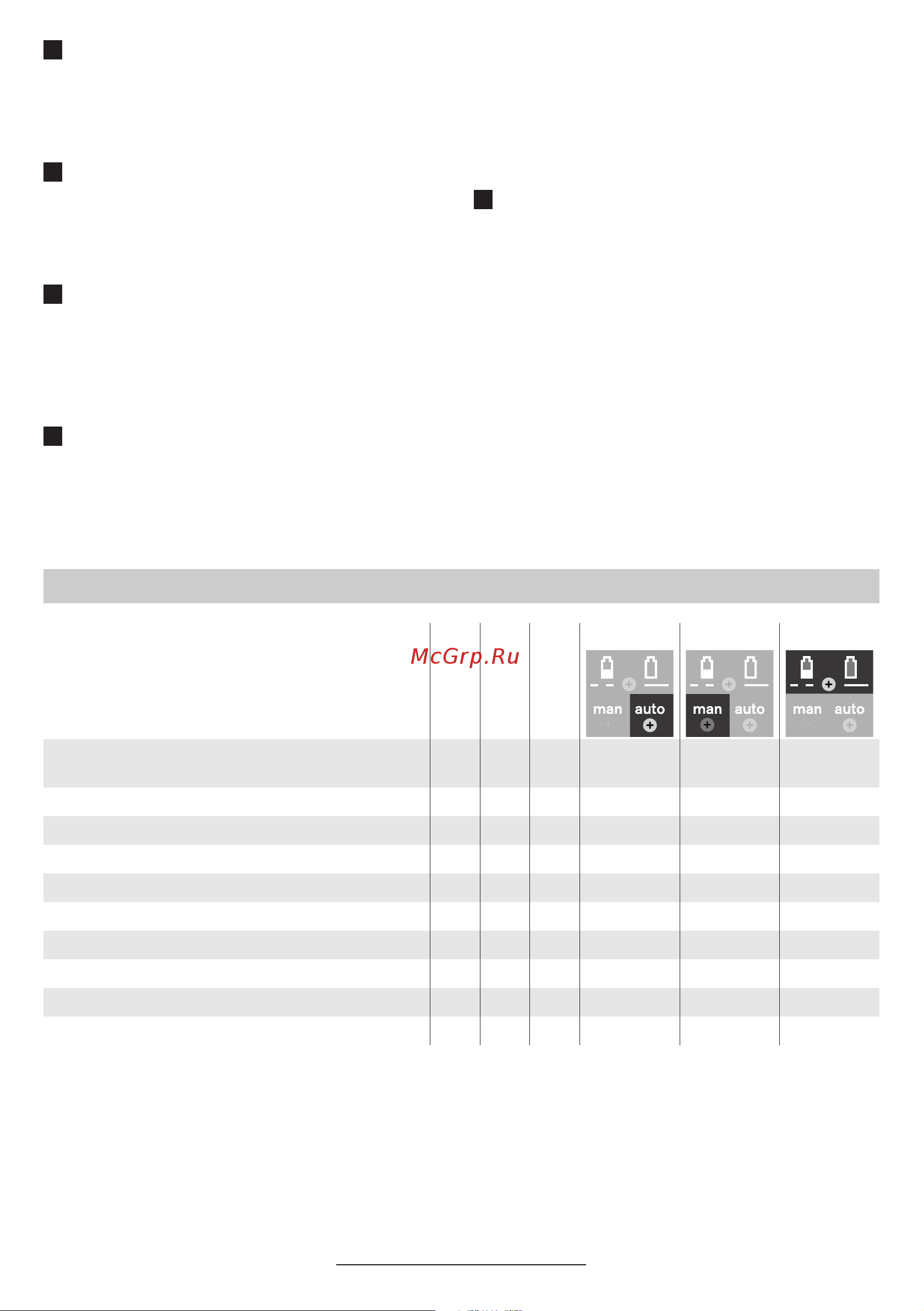

Přehled zobrazení na přístroji
Laserový
paprsek
Rotace
laseru*
Varovný
signál
Zapnutí přístroje ●
(trvání 3 s)
●
(trvání 3 s)
●
(trvání 3 s)
Znivelování nebo donivelování 1x/s ❍ 1x/s
Oblast samonivelace překročena ❍ ❍ 1x/s 1x/s 1x/s
Přístroj znivelován a připraven k provozu ● ●
Jištění stopy zapnuto 1x/4 s
Jištění stopy vypnuto ❍ ❍ 8x/s 2x/s
Nivelační automatika vypnuta 1x/s
Jednoosý skloněný provoz aktivován 1x/s 1x/s
Omezené napětí baterie 1x/2 s
Prázdná baterie ●
