12 | Deutsch
1 619 929 J21 | (21.6.11) Bosch Power Tools
Montage
Energieversorgung Rotationslaser
Betrieb mit Batterien/Akkus
Für den Betrieb des Messwerkzeugs wird die Verwendung
von Alkali-Mangan-Batterien oder Akkus empfohlen.
Zum Öffnen des Batteriefachs 14 drehen Sie die Arretierung
15 in Stellung und ziehen das Batteriefach heraus.
Achten Sie beim Einsetzen der Batterien bzw. Akkus auf die
richtige Polung entsprechend der Abbildung im Batteriefach.
Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig.
Verwenden Sie nur Batterien oder Akkus eines Herstellers
und mit gleicher Kapazität.
Schließen Sie das Batteriefach 14 und drehen Sie die Arretie-
rung 15 in Stellung .
Falls Sie die Batterien bzw. Akkus falsch eingelegt haben,
kann das Messwerkzeug nicht eingeschaltet werden. Setzen
Sie die Batterien bzw. Akkus mit richtiger Polung ein.
f Nehmen Sie die Batterien bzw. Akkus aus dem Mess-
werkzeug, wenn Sie es längere Zeit nicht benutzen. Die
Batterien und Akkus können bei längerer Lagerung korro-
dieren und sich selbst entladen.
Betrieb mit Akku-Pack
Laden Sie den Akku-Pack 13 vor dem ersten Betrieb auf. Der
Akku-Pack kann ausschließlich mit dem dafür vorgesehenen
Ladegerät 22 aufgeladen werden.
f Beachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typenschild
des Ladegerätes übereinstimmen.
Stecken Sie den zu Ihrem Stromnetz passenden Netzstecker
23 in das Ladegerät 22 und lassen Sie ihn einrasten.
Stecken Sie den Ladestecker 24 des Ladegerätes in die
Buchse 17 am Akku-Pack. Schließen Sie das Ladegerät an das
Stromnetz an. Das Aufladen des leeren Akku-Packs benötigt
ca. 14 h. Ladegerät und Akku-Pack sind überladesicher.
Ein neuer oder längere Zeit nicht verwendeter Akku-Pack
bringt erst nach ca. 5 Lade- und Entladezyklen seine volle
Leistung.
Laden Sie den Akku-Pack 13 nicht nach jedem Gebrauch auf,
da sonst seine Kapazität verringert wird. Laden Sie den Akku-
Pack nur dann auf, wenn die Ladezustandsanzeige 12 blinkt
oder dauerhaft leuchtet.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung
zeigt an, dass der Akku-Pack verbraucht ist und ersetzt wer-
den muss.
Bei leerem Akku-Pack können Sie das Messwerkzeug auch
mithilfe des Ladegerätes 22 betreiben, wenn dieses an das
Stromnetz angeschlossen ist. Schalten Sie das Messwerk-
zeug aus, laden Sie den Akku-Pack ca. 10 min und schalten
Sie dann das Messwerkzeug mit angeschlossenem Ladegerät
wieder ein.
Zum Wechseln des Akku-Packs 13 drehen Sie die Arretierung
16 in Stellung und ziehen den Akku-Pack 13 heraus.
Setzen Sie einen neuen Akku-Pack ein und drehen Sie die
Arretierung 16 in Stellung .
f Nehmen Sie den Akku-Pack aus dem Messwerkzeug,
wenn Sie es längere Zeit nicht benutzen. Akkus können bei
längerer Lagerung korrodieren oder sich selbst entladen.
Anzeige Ladezustand
Blinkt die Ladezustandsanzeige 12 erstmals rot, kann das
Messwerkzeug noch 2 h betrieben werden.
Leuchtet die Ladezustandsanzeige 12 dauerhaft rot, sind kei-
ne Messungen mehr möglich. Das Messwerkzeug schaltet
sich nach 1 min automatisch ab.
Energieversorgung Fernbedienung
Für den Betrieb der Fernbedienung wird die Verwendung von
Alkali-Mangan-Batterien empfohlen.
Zum Öffnen des Batteriefachdeckels 34 drücken Sie die Arre-
tierung 33 in Pfeilrichtung und nehmen den Batteriefachde-
ckel ab. Setzen Sie die mitgelieferte Batterie ein. Achten Sie
dabei auf die richtige Polung entsprechend der Darstellung im
Batteriefach.
f Nehmen Sie die Batterie aus der Fernbedienung, wenn
Sie sie längere Zeit nicht benutzen. Die Batterie kann bei
längerer Lagerung korrodieren oder sich selbst entladen.
Betrieb
Inbetriebnahme Rotationslaser
f Schützen Sie das Messwerkzeug vor Nässe und direk-
ter Sonneneinstrahlung.
f Setzen Sie das Messwerkzeug keinen extremen Tem-
peraturen oder Temperaturschwankungen aus. Lassen
Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das
Messwerkzeug bei größeren Temperaturschwankungen
erst austemperieren, bevor Sie es in Betrieb nehmen. Bei
extremen Temperaturen oder Temperaturschwankungen
kann die Präzision des Messwerkzeugs beeinträchtigt
werden.
f Vermeiden Sie heftige Stöße oder Stürze des Mess-
werkzeugs. Nach starken äußeren Einwirkungen auf das
Messwerkzeug sollten Sie vor dem Weiterarbeiten immer
eine Genauigkeitsüberprüfung durchführen (siehe „Nivel-
liergenauigkeit Rotationslaser“, Seite 14).
Messwerkzeug aufstellen
Stellen Sie das Messwerkzeug auf einer stabilen Unterlage in
Horizontal- oder Vertikallage auf, montieren Sie es auf einem
Stativ 37 oder am Wandhalter 39 mit Ausrichteinheit.
Aufgrund der hohen Nivelliergenauigkeit reagiert das Mess-
werkzeug sehr empfindlich auf Erschütterungen und Lagever-
änderungen. Achten Sie deshalb auf eine stabile Position des
Messwerkzeugs, um Unterbrechungen des Betriebs durch
Nachnivellierungen zu vermeiden.

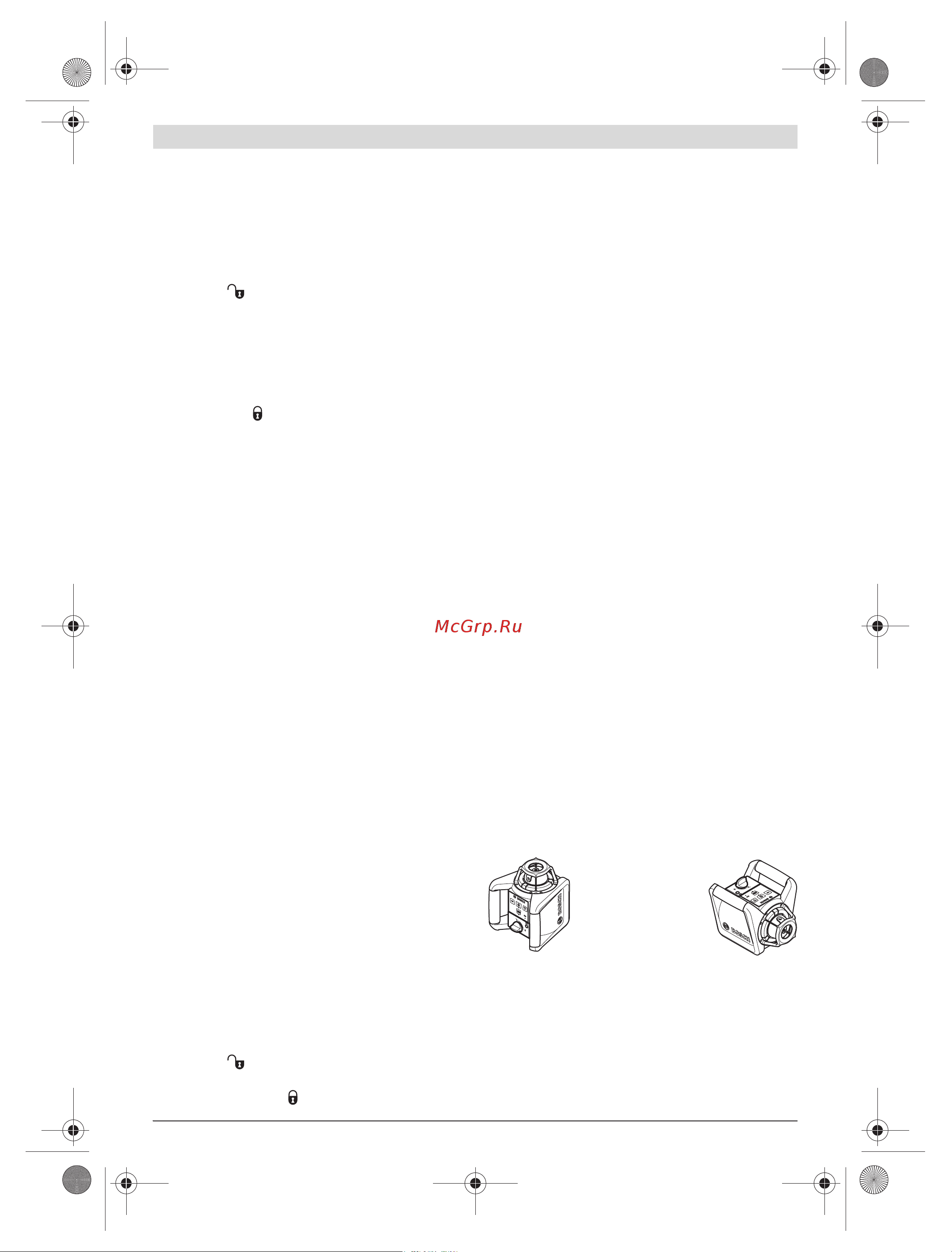

Horizontallage
Vertikallage
