Magyar | 181
Bosch Power Tools 1 619 929 J21 | (21.6.11)
A már felszerelt mérőműszert az iránybeállító egység
segítségével függőleges irányban (falra szerelés esetén),
illetve vízszintes irányban (egy háromlábú műszerállványra
való szerelés esetén) kb. 16 cm-re el lehet tolni. Ehhez lazítsa
ki az iránybeállító egység 41 csavarját, tolja el a mérőműszert
a kívánt helyzetbe és húzza meg ismét szorosan a 41 csavart.
A mennyezetmérő lappal végzett munka
(lásd a „B” ábrát)
A 44 mennyezetmérő lapot például függesztett
mennyezeteknél a magasság egyszerű beállítására lehet
használni. Rögzítse a mennyezetmérő lapot a mágneses
tartóval például egy tartóra.
A mennyezetmérő fényvisszaverő oldala a lézersugár
felismerhetőségét hátrányos feltételek esetén megjavítja, az
áttetsző oldal révén a lézersugár a hátoldal felől is
felismerhető.
Munkavégzés a lézer-céltábla alkalmazásával (külön
tartozék) (lásd a „C” ábrát)
A 43 lézer-céltábla segítségével a lézersugár jelét át lehet
vinni a padlóra (talajra), illetve a lézer magasságát egy falra.
A mágneses tartó segítségével a lézer-céltáblát mennyezeti
szerkezetre is rá lehet erősíteni.
A nulla mező és a skála segítségével meg lehet mérni a kívánt
magasságtól való eltérést és ezt át lehet vinni egy másik
helyre. Így nincs szükség arra, hogy a mérőműszert pontosan
beállítsa az átvitelre kerülő magasságra.
A 43 lézer-céltábla egy visszaverő réteggel van ellátva,
amelynek segítségével a lézersugarat nagyobb
távolságokban, illetve erős napfény esetén is jobban fel lehet
ismerni. A fényerő növekedése csak akkor ismerhető fel, ha a
lézersugárral párhuzamos irányban néz a lézer-céltáblára.

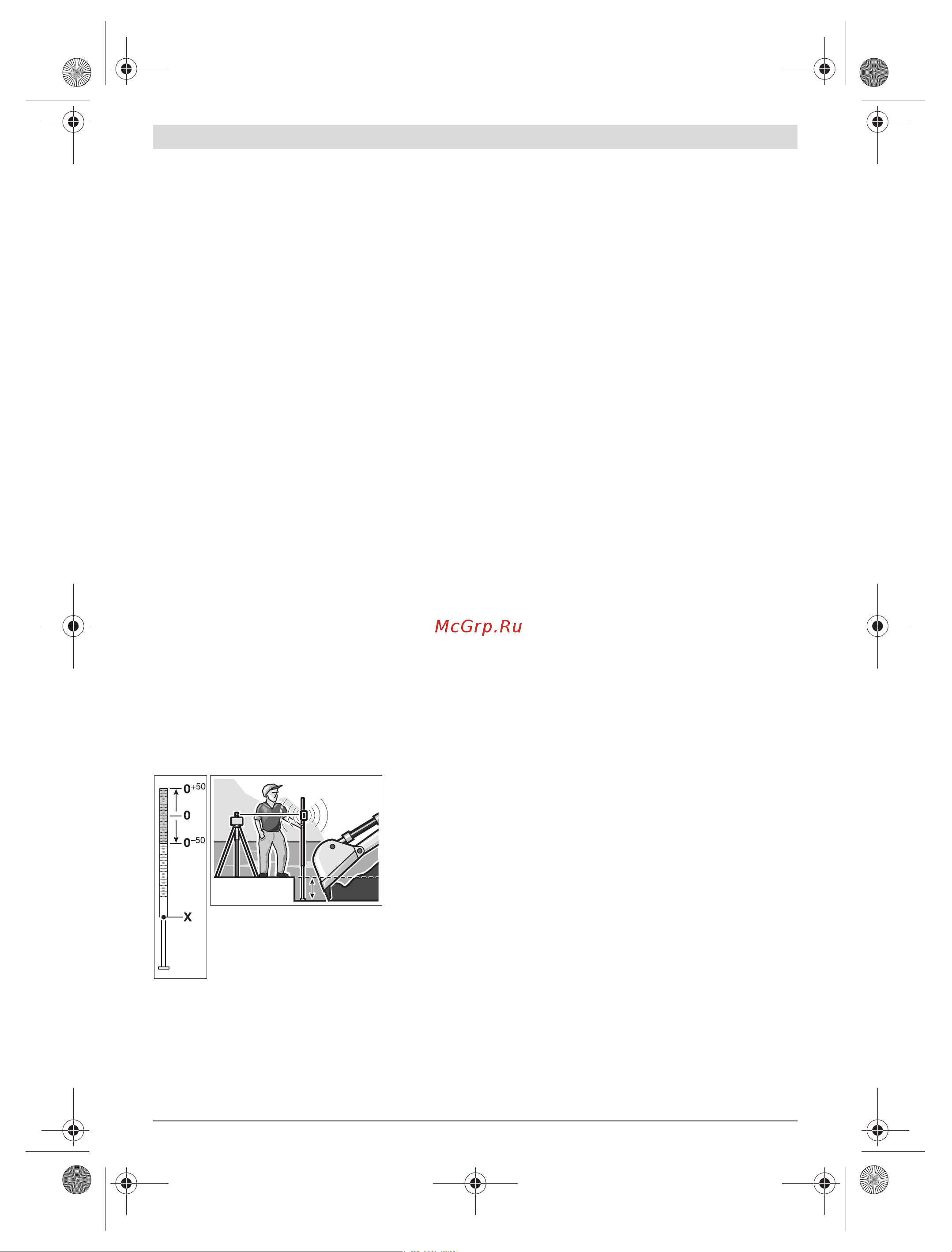

Munkavégzés a mérőléccel (külön tartozék)
(lásd a „J” ábrát)
A talaj egyenetlenségeinek ellenőrzéséhez, vagy lejtések
kiméréséhez célszerű a 36 mérőlécet és a lézer
vevőkészüléket használni.
A 36 mérőléc felső részén egy relatív mérőskála (± 50 cm)
található. Ennek a nullmagasságát a kihúzható részen előre be
lehet állítani. Így az előírt magasságtól való eltérés a skálán
közvetlenül leolvasható.
Munkavégzési példák
Magasságok átvitele/ellenőrzése (lásd a „C” ábrát)
Helyezze a mérőműszert vízszintes helyzetben egy szilárd
alapra, vagy szerelje fel egy 37 háromlábú műszerállványra
(tartozék).
Munkavégzés a háromlábú műszerállvánnyal: Állítsa be a
kívánt magasságra a lézersugarat. Vigye át, illetve ellenőrizze
a célpont magasságát.
Munkavégzés háromlábú műszerállvány nélkül: A 43 lézer-
céltábla segítségével határozza meg a lézersugár és a
referencia pont közötti magasság különbséget. Vigye át,
illetve ellenőrizze a célpontban a mért magasságkülönbséget.
Függőleges sugár párhuzamos beállítása/derékszög
felvitele (lásd a „D” ábrát)
Ha derékszögeket akar valahova felvinni, vagy közfalak
helyzetét akarja meghatározni, akkor ehhez a 9 merőleges
sugarat be kell állítania egy vonatkozási vonallal (például egy
fallal) párhuzamos helyzetbe, vagyis attól állandó távolságra.
Állítsa ehhez fel a mérőműszert függőleges helyzetben és
állítsa be úgy, hogy a merőleges sugár nagyjából párhuzamos
legyen a vonatkozási vonallal.
A pontos elhelyezéshez mérje meg a 43 lézer-céltábla
segítségével közvetlenül a mérőműszernél a merőleges sugár
és a vonatkozási vonal közötti távolságot. Mérje meg ismét,
lehetőleg nagyobb távolságra a mérőműszertől, a merőleges
sugár és a vonatkozási vonal közötti távolságot. Állítsa úgy be
a merőleges lézersugarat, hogy a lézersugár és a vonatkozási
vonal közötti távolság pontosan akkora legyen, mint a
mérőműszer közelében.
A 9 függőleges sugárhoz viszonyított derékszöget a 6
változtatható lézersugár jelzi.
Merőleges/függőleges sík kijelzése (lásd az „E” ábrát)
Egy merőleges, illetve függőleges sík kijelzésére állítsa fel
függőleges helyzetben a mérőműszert. Ha a függőleges síknak
egy vonatkoztatási vonalhoz (például egy falhoz) viszonyítva
merőleges helyzetben kell lennie, akkor állítsa be ehhez a
vonatkoztatási vonalhoz a 9 függőleges sugarat.
A merőleges vonalat a 6 változtatható lézersugár jelzi.
A forgási sík elforgatása függőleges helyzet mellett
(lásd az „F” ábrát)
A merőleges lézervonalnak vagy a forgási síknak egy falon
található referencia pontra való beállításához állítsa fel
függleges helyzetben a mérőműszert és állítsa be durván a
lézervonalat, illetve a forgási síkot a referencia pontra. A
referencia pontra való pontos beállításhoz nyomja meg a
távvezérlő 28 (elfordítás jobbra) vagy 29 (elfordítás balra)
gombját.
Munkavégzés a lézer vevőkészülék nélkül
(lásd a „G” ábrát)
Előnyös megvilágítási viszonyok (sötét környezet) és rövid
távolságok esetén lézer vevőkészülék nélkül is lehet dolgozni.
A lézersugár jobb láthatóságának biztosítására vagy vonal-
üzemmódban dolgozzon, vagy válassza a pont-üzemmódot és
kézzel forgassa el a célra irányításhoz a 10 kézzel
(manuálisan) forgatógombot.
OBJ_BUCH-757-007.book Page 181 Tuesday, June 21, 2011 10:16 AM
