Rothenberger SUPERTRONIC 1250 71450r [2/11] General

Двигатель должен останавливаться сразу как только выключатель отпускают если нет двигатель или выключатель неисправен использование удлинительного кабеля следите чтобы кабель был как можно толще и короче либо имел более 15 a и был не более 30 м длиной не нарезать резьбу без достаточной непрерывной смазки оптимальная смазка продлевает срок службы вашего станка и резьбонарезных головок качество резьбы также улучшается смена направления резьбы для нарезания левой резьбы установите головку на противоположной стороне станка менять направление резьбы только 6

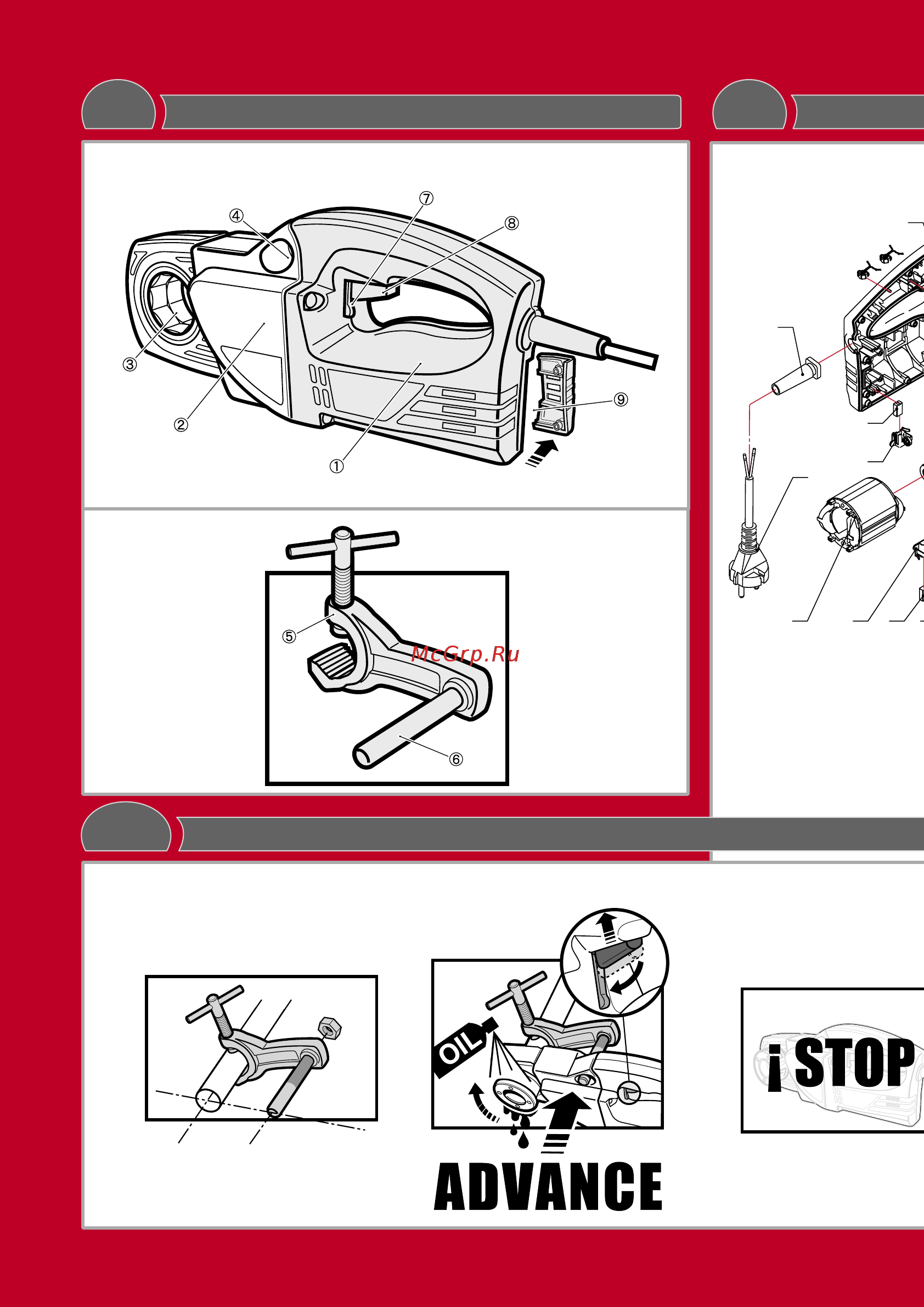

Закрепите держатель трубы и следите чтобы стопор располагался параллельно к нарезаемой трубе рис 1 стопор должен выступать за конец трубы на 1 1 5 см выберите нужную головку и вставьте ее в восьмиугольное гнездо клуппа установите вниторезнию головку на передней стороне станка теперь подведите зажатую в держателе трубу к станку таким образом чтобы стопор попал в свое гнездо стопор параллельно к трубе и конец трубы прилегал к резьбовой головке рис 2 проверить переключатель advance находится ли он в необходимом положении нажмите рабочий выключатель резьбонарезная головка начнет 6

Не режьте без держателя трубы используйте держатель трубы даже для труб минимального диаметра позаботьтесь о точном монтаже держателя трубы при неправильном креплении стопор держателя может выбить за головку станка и тем самым травмировать оператора стопор поставляется в комплекте как отдельная деталь в крышке чемодана и должен быть вставлен в предусмотренное крепление проверьте состояние рабочего выключателя 6

После полной остановки станка иначе можно повредить станок 6

Применение по назначению 6

Специальные указания по безопасности 6

Технические характеристики 6

Operating service 7

Pуcckий 7

Www rothenberger com 7

Дожидайтесь того чтобы двигатель и вниторезная головка выклучились совсем перед переменой направления движения 7

Кабели и штекеры кабели и штекеры должны быть неповрежденными регулярно и добросовестно 7

Поменяйте направление хода чтобы свинтить головку с трубы рис 4 внимание после полной остановки станка 7

Помощь при неисправностях 7

Постоянно и обильно используйте резьбонарезную смазку rothenberger рис 2 когда будет достигнута необходимая длина резьбы при обычной резьбе труба не должна выходить за головку резьбового клуппа выключите двигатель 7

Проверяйте их состояние выключатель если двигатель не останавливается когда вы отпускаете выключатель значит выключатель неисправен сразу же устраните неисправность не работайте дальше щетки регулярно проверяйте не изношены ли щетки и имеют ли они правильный контакт с сердечником замените их если они более чем на 1 3 короче чем первоначально используйте оригинальные щетки rothenberger чтобы менять щетки убедитесь в том что станок выключен откройте заднюю крышку для замены щеток выключите электропитание щеткодержателя разбирайте щеткодержатель и поменяйте щетки используйте оригинальные щетки rothenberger двигатель и сердечник через каждые 100 часов работы удаляйте угольную пыль которая может собираться в двигателе и ящике для щеток сердечник двигателя должен всегда быть чистым а его поверхность гладкой светло бронзовый цвет резьбонарезные головки убедитесь что используемые головки не имеют повреждений очищайте головки от стружки так как от этого страдает качество резьбы 7

Техобслуживание 7

Pуcckий 8

Safety 8

Общие указания по безопасности 8

Pуcckий 9

Safety 9

Pуcckий 10

Safety 10

Optional 11

Zubehör und ersatzteile accessories and spare parts 11
