CEM DT-6605 [10/22] Жк дисплей

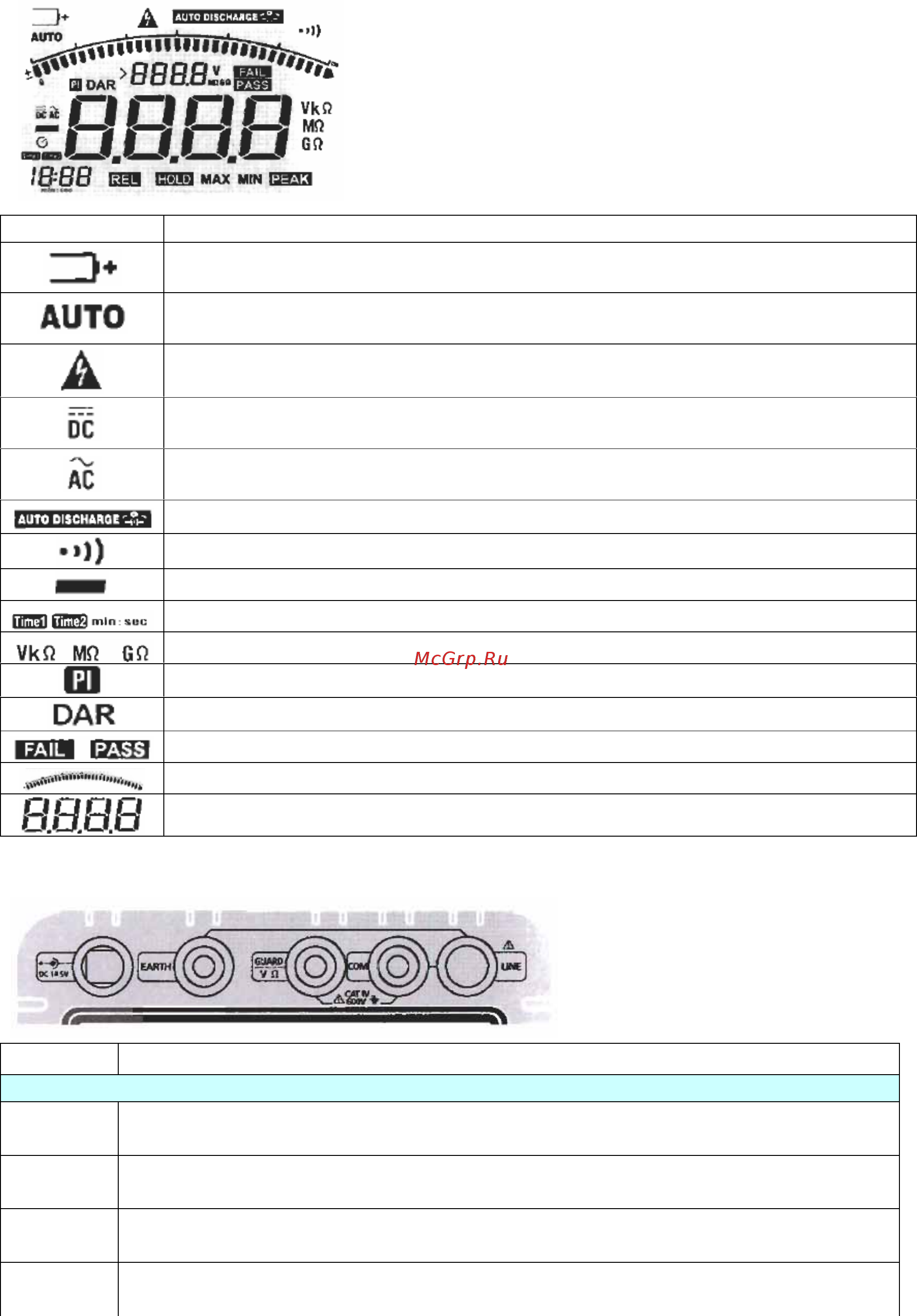

![CEM DT-6605 [10/22] Жк дисплей](/views2/1395745/page10/bga.png)
ЖК-дисплей
Входы разъёмов для измерения:
Разъём Описание
Измерение сопротивления изоляции
LINE
500 В, 1000 В, 2500 В, 5000 В диапазон измерения сопротивления изоляции
высоковольтной испытательной линии
СОМ
Клемма возврата в исходное положение для всех измерений (LINE+COM:
два щупа красного тестового провода с одним зажимом «крокодил»)
GUARD
Входная клемма защиты заземлением (один щуп чёрного тестового провода с
одним зажимом «крокодил»)
EARTH
Входная клемма измерения сопротивления изоляции (один щуп зелёного
тестового провода с одним зажимом «крокодил»)
Символы Значение
Зарядка батареи
Индикатор измерения с автоматическим выбором
Индикатор предупреждения испытательного высокого напряжения или
напряжения постоянного/переменного тока более 30В
Индикатор напряжения постоянного тока
Индикатор напряжения переменного тока
Индикатор автоматической разрядки
Индикатор звукового аварийного сигнала
Указывает на чтение отрицательных значений
Символы таймера
Символы единиц величины
Индикатор для коэффициента поляризации
Индикатор для коэффициента остаточной поляризации
Проверка функции выполнения операции либо неудачного выполнения
Аналоговая гистограмма
Цифровые данные на ЖК-дисплее ровые данные на ЖК-дисплее
