В.
Измерение вну
треннего источника питания:
1. Разъедините тестовые провода.
2. Установите переключатель на DCV (напряжение постоянного тока).
3. Нажмите на кнопку BATT.
4. Считывайте значение напряжения на ЖК-дисплее. По истечению 5 сек.
произойдёт автоматическое отключение, либо при нажатии на кнопку BATT
сработает функция отключения напряжения батареи.

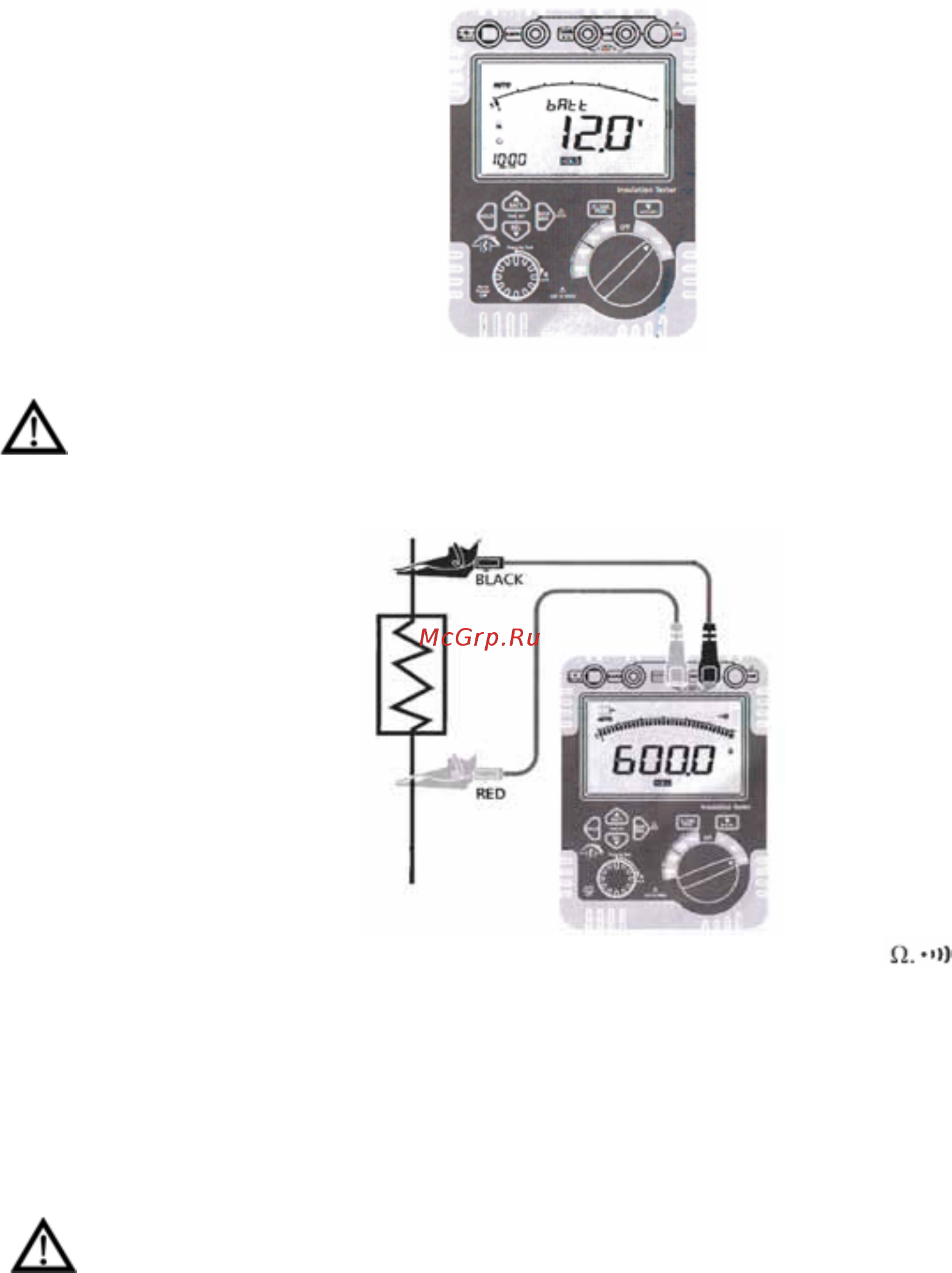

С. Измерение низкого сопротивления и прозвонка цепи:
Предупреждение (WARNING):
Не проводите испытания, пока ACV / DCV (напряжение переменного / постоянного
тока) не примет нулевое значение. Не используйте этот режим для проверки диодов.
1. Установите переключатель путём вращения в положение
2. Соедините красный тестовый провод с входной клеммой VΩ, а чёрный
провод с клеммой СОМ.
3. Подключите тестовые провода к точке измерения.
4. Считывайте значение сопротивления на дисплее. При сопротивлении цепи
менее 50 Ом раздастся звуковой сигнал.
D. Измерение сопротивления изоляции:
Опасность (DANGER):
Убедитесь, что тестируемая цепь находится не под напряжением.
Не забудьте надеть изоляционные перчатки при работе с высоким
напряжением.
