3. Нажмите и удерживайте поворотом по часовой стрелке кнопку
тестирования "PRESS TO TEST" для выполнения процесса измерения
сопротивления изоляции по установленному таймеру. После чего произойдёт
блокировка кнопки и начнётся измерение.
4. После проведения тестирования поверните кнопку против часовой
стрелки до исходного положения, раздастся звуковой сигнал, и полученный

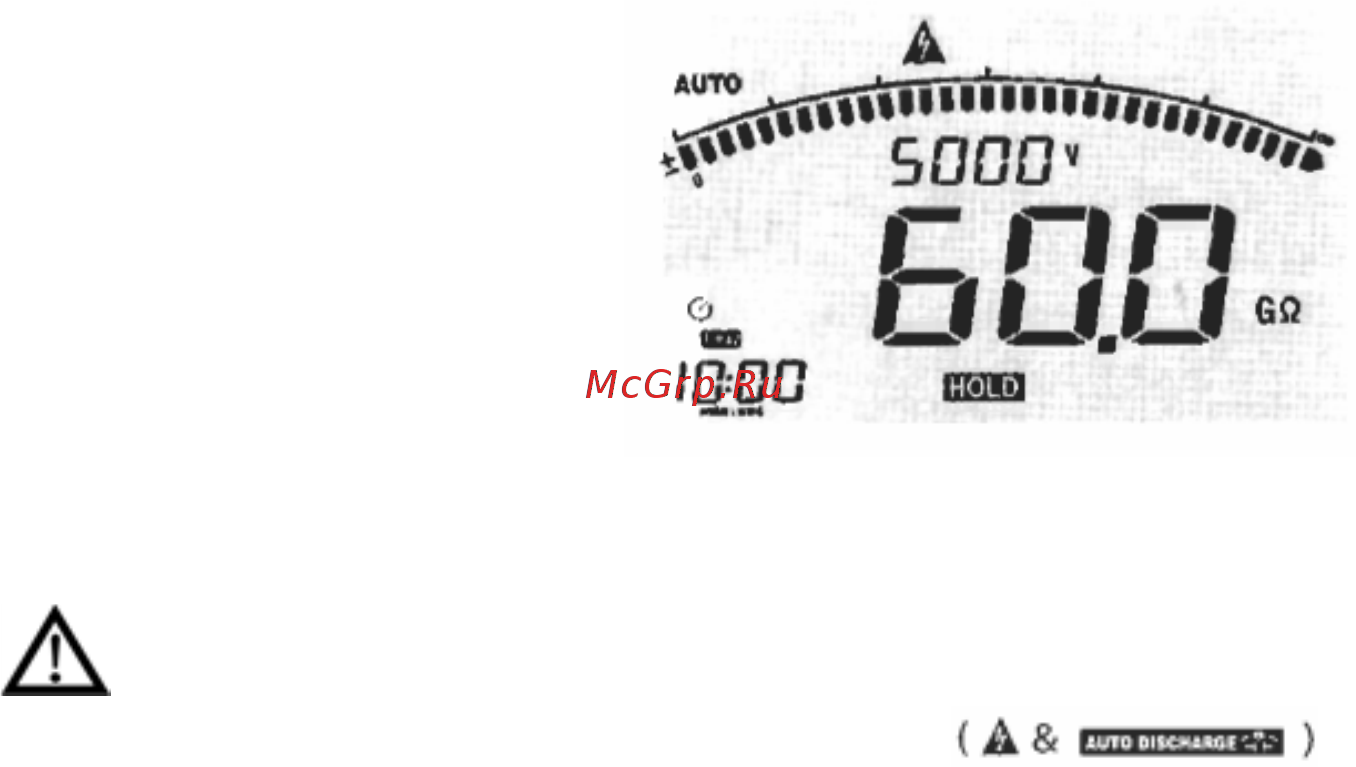

результат будет автоматически отображаться на дисплее около 10 секунд.
С. Коэффициент поляризации и коэффициент остаточной
поляризации (заданное временное значение нельзя установить).
Предостережение (CAUTION):
Символ высокого напряжения вместе с символом
автоматической разрядки при напряжении более 30 В предупреждают о
наличии этого значения постоянного или переменного тока. Присутствие
высокого напряжения препятствует процессу испытания. Измерение
изоляции должно выполняться только при обесточенной схеме.
Коэффициент поляризации (PI) представляет собой отношение 10-
минутного сопротивления изоляции к 1 минуте сопротивления
изоляции.
Коэффициент изоляции = измеренное значение сопротивления по
истечению 10 мин (Time2
) / измеренное зн
ачение сопротивления по
истечению 1 мин (Time1)
Коэффициент остаточной поляризации (DAR) представляет собой
отношение 1-минутного сопротивления изоляции к 30 секундам
сопротивления изоляции.
Коэффициент остаточной изоляции = измеренное значение
сопротивления по истечению 1 мин (Time2) / измеренное значение
сопротивления по истечению 30 сек (Time1)
1. Нажмите на кнопку PI/DAR для выбора измерения с коэффициентом
PI или DAR.
2. Установите на ЖК-дисплее для PI Time1/Ti
me2 или для DAR
Time1/Time2.
3. Нажмите и поворачивайте по часовой стрелке кнопку тестирования
"PRESS TO TEST" для выполнения процесса измерения по таймеру. После
чего произойдёт блокировка кнопки и начнётся измерение.
4. После проведения тестирования поверните кнопку против часовой
стрелки до исходного положения, раздастся звуковой сигнал, при
