6 Электрические соединения
Logamax U072 – 6 720 805 144 (2013/04)
17
5.8 Подключение к системе отвода дымовых газов
▶ Проверьте, установлено ли уплотнение на патрубке отвода
дымовых газов.
▶ Монтировать газоотводную арматуру и закрепить ее
прилагаемыми винтами.

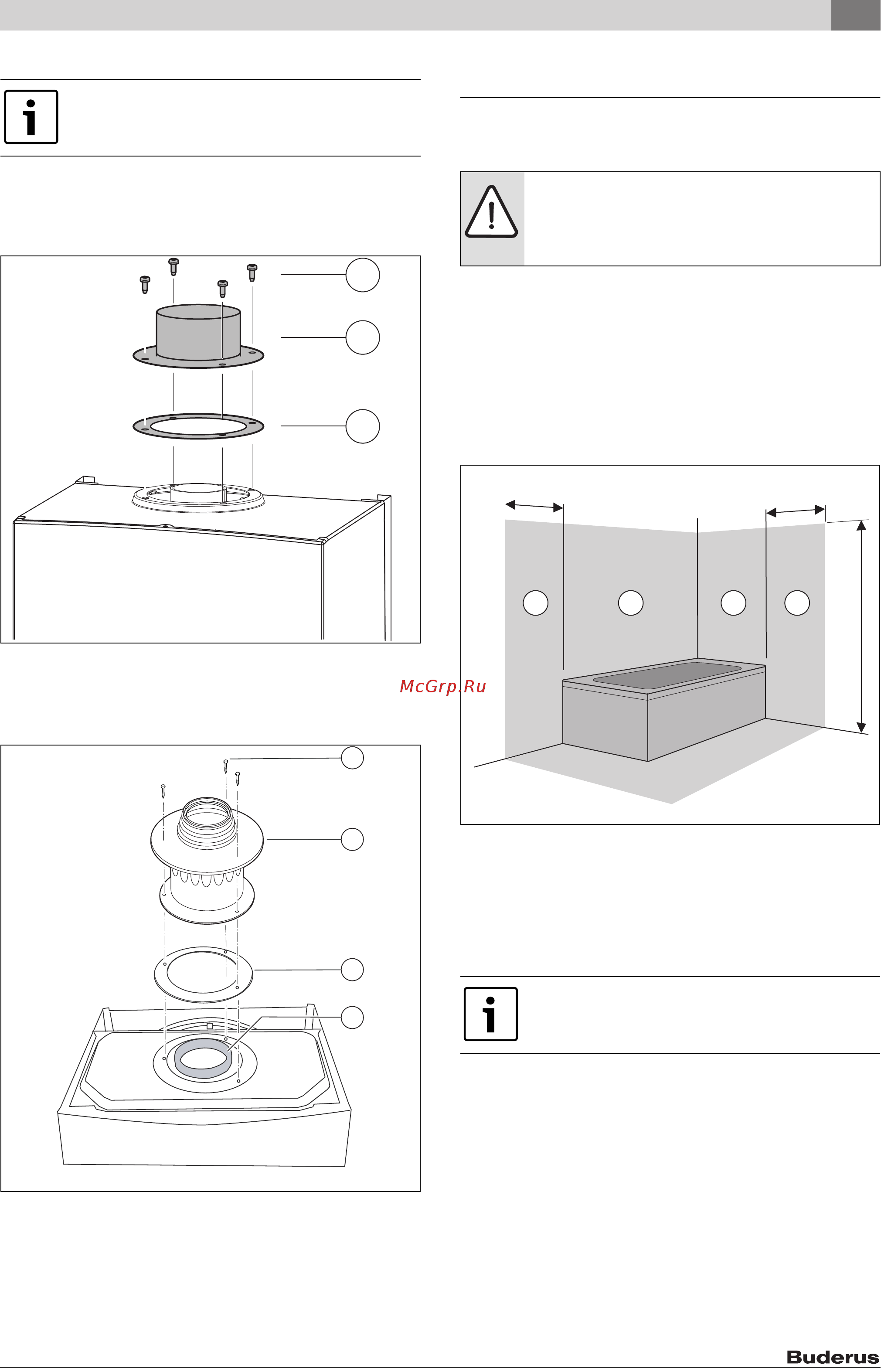

Рис. 18 Крепление переходника
[1] Винты
[2] Патрубок для отвода дымовых газов.
[3] Уплотнение
Рис. 19 Установка переходника дымовых газов B
22
и дроссельной
диафрагмы
[1] Винты
[2] Переходник дымовых газов B
22
[3] Дроссельная диафрагма 7 736 995 123
[4] Уплотнение
▶ Проверьте герметичность тракта дымовых газов ( глава 12.2).
6 Электрические соединения
6.1 Общие указания
Вся регулирующая, управляющая и защитная арматура котла
прошла проверку и готова к эксплуатации.
Выполняйте требования местных энергоснабжающих организаций
относительно защитных мер (ПУЭ).
В помещениях с ванной или душем прибор устанавливать
запрещается.
К питающему кабелю нельзя подключать других потребителей.
В зоне безопасности 1 прокладывайте кабель вертикально вверх.
Рис. 20
[1] Зона безопасности 1, непосредственно над ванной
[2] Зона безопасности 2, расстояние 60 см от ванны/душа
Предохранители
Котёл защищён двумя предохранителями. Они находятся на
электронной плате ( рис. 5, стр. 7).
6.2 Подключение прибора
Прибор поставляется с подсоединенным кабелем сетевого питания
без штекера.
▶ Монтировать на кабель сетевого питания подходящий штекер
-или-
▶ Плотно соединить кабель с распределителем.
▶ При недостаточной длине провода отсоедините его
( глава 6.3.2).
▶ Если котёл подключен в зоне защиты 1 или 2, то отсоедините
провод ( глава 6.3.2) и используйте провод типа NYM-I 3 x
1,5 мм
2
.
Подробная информация приведена в инструкции по
монтажу соответствующего элемента системы отвода
дымовых газов.
6 720 806 640-09.1O
3
2
1
2
1
6 720 643 530-28.1O
3
4
OПACHO: удар электрическим током!
▶ Перед выполнением работ на электрических
узлах обязательно отключить напряжение
питания.
Дополнительные предохранители находятся на
крышке блока управления.
225 cm
6 720 612 659-13.3TT
22 11
60 cm
60 cm
