13 Охрана окружающей среды/утилизация
Logamax U072 – 6 720 805 144 (2013/04)
29
▶ Установите заглушку.

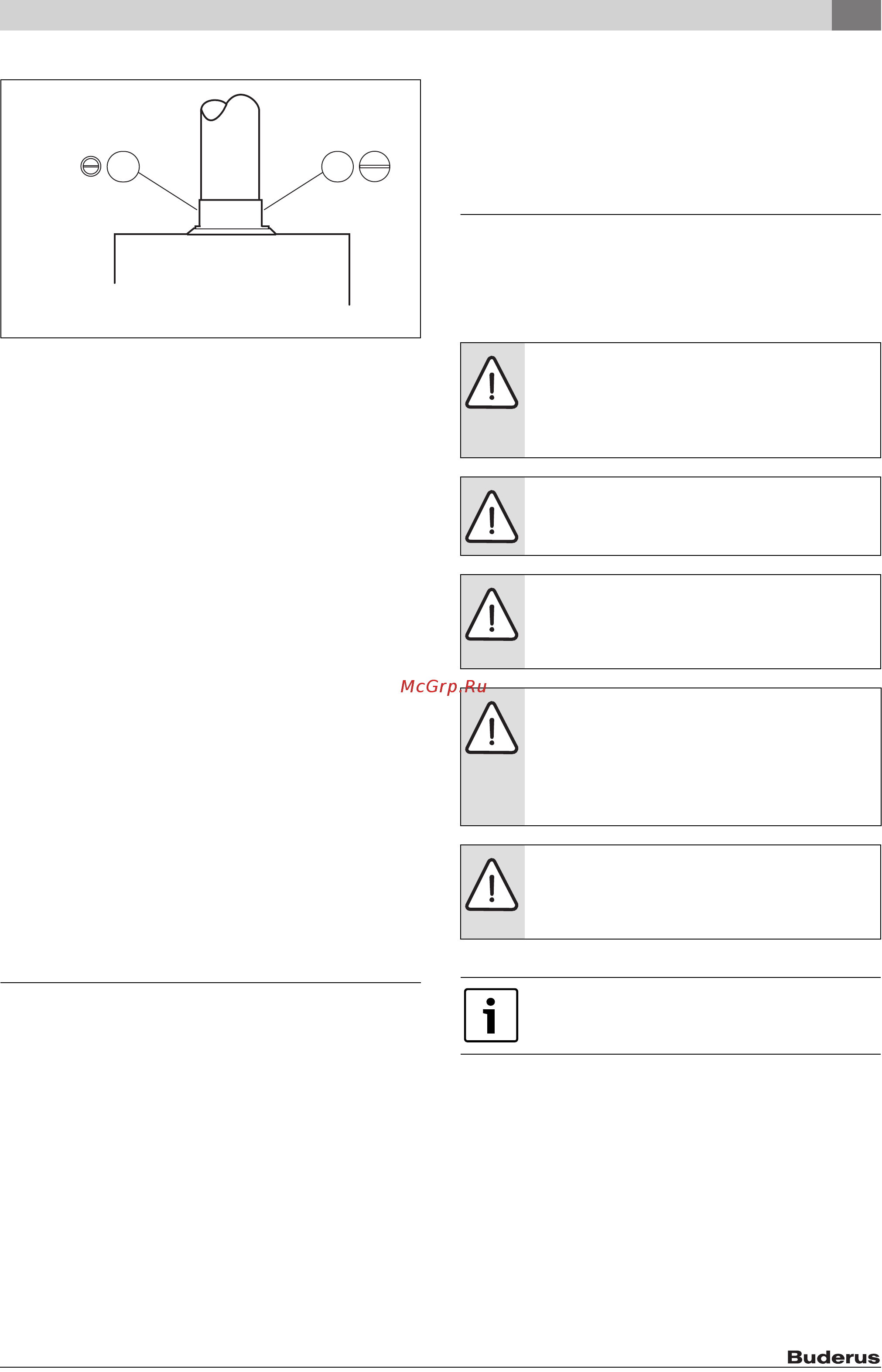

Рис. 34
[1] Измерительный штуцер дымовых газов
[2] Измерительный штуцер воздуха для горения газа
12.4 Измерение потерь тепла с уходящими дымовыми
газами
Для измерения необходим зонд для измерения дымовых газов и
температурный датчик.
▶ Для обеспечения теплоотдачи открыть вентили радиаторов или
точку отбора горячей воды.
▶ Включить котел и подождать несколько минут.
▶ Снять заглушку с измерительного патрубка дымовых газов (1).
▶ Зонд для измерения дымовых газов протолкнуть в патрубок на
расстояние примерно 60 мм или найти положение с
максимальной температурой отвода дымовых газов.
▶ Уплотнить измерительное отверстие.
▶ Снять заглушку с измерительного патрубка воздуха для горения
(2).
▶ Вставьте датчик температуры в патрубок примерно на 20 мм.
▶ Уплотнить измерительное отверстие.
▶ Вызовите сервисную функцию 1.2.F и установите режим работы
04 ( стр. 23).
▶ Измерить значение потерь дымовых газов при отводе или
теплотехнический КПД при температуре котловой воды 60 °C.
▶ Вызовите сервисную функцию 1.2.F и установите режим работы
00 ( стр. 23).
▶ Выключить котёл.
▶ Вынуть зонд.
▶ Вынуть датчик температуры.
▶ Установите заглушку.
13 Охрана окружающей среды/утилизация
Охрана окружающей среды является основным принципом
предприятий концерна Bosch.
Качество продукции, рентабельность и охрана окружающей среды
являются для нас равными по приоритетности целями. Законы и
предписания по охране окружающей среды строго соблюдаются.
Для охраны окружающей среды мы используем наилучшие
технические средства и материалы с учетом экономических
аспектов.
Упаковка
Мы принимаем участие во внутригосударственных системах
утилизации упаковок, которые обеспечивают оптимальный
замкнутый цикл использования материалов. Все применяемые
нами упаковочные материалы являются экологически безвредными
и многократно используемыми.
Старое оборудование
Снятое с эксплуатации оборудование содержит материалы, которые
подлежат переработке для повторного использования.
Конструктивные компоненты легко разбираются, а полимерные
материалы имеют маркировку. Это позволяет отсортировать
различные компоненты и направить их на вторичную переработку
или в утиль.
14 Проверка/техобслуживание
Чтобы сократить до минимума расход газа и загрязнение
окружающей среды в течение длительного периода эксплуатации
котла, мы рекомендуем заключить со специализированной фирмой
договор на ежегодную проверку котла и техобслуживание.
Важные указания
• Необходимы следующие измерительные приборы:
– газоанализатор для измерения содержания CO
2
, O
2
, CO и
температуры дымовых газов
– манометр 0 - 30 мбар (разрешение минимум 0,1 мбар)
• Специальные инструменты не требуются.
• Допустимые сорта смазок:
– для гидравлических соединений: Unisilkon L 641
(8 709 918 413)
– для резьбовых соединений:: HFt 1 v 5 (8 709 918 010).
▶ Применяйте теплопроводящую пасту 8 719 918 658.
▶ Применяйте только оригинальные запасные части!
▶ Запрашивайте запчасти по каталогу.
FLUE
FLUE
6 720 612 232-53.1O
21
OПACHO: возможность взрыва!
▶ Перед проведением работ с газовым
оборудованием закрыть газовый кран.
▶ После завершения работ проверить отсутствие
утечек в газовом оборудовании.
OПACHO: отравление!
▶ После завершения работ проверить отсутствие
утечек в элементах отвода дымовых газов.
OПACHO: удар электрическим током!
▶ Перед выполнением работ на электрических
узлах обязательно отключить напряжение
питания.
OCTOPOЖHO: возможно ошпаривание горячей
водой!
Горячая вода может стать причиной тяжелых ожогов.
▶ До начала работы с водопроводным
оборудованием закройте все краны и при
необходимости слейте воду из котла.
УВЕДОМЛЕНИЕ: Вытекающая вода может
повредить электронику.
▶ Укройте электронику перед
проведением работ с водопроводной арматурой.
Обзор неисправностей приведён на стр. 34.
