Buderus Logamax U072-18K [6/40] Конструкция прибора

2 Сведения о котле

Logamax U072 – 6 720 805 144 (2013/04)

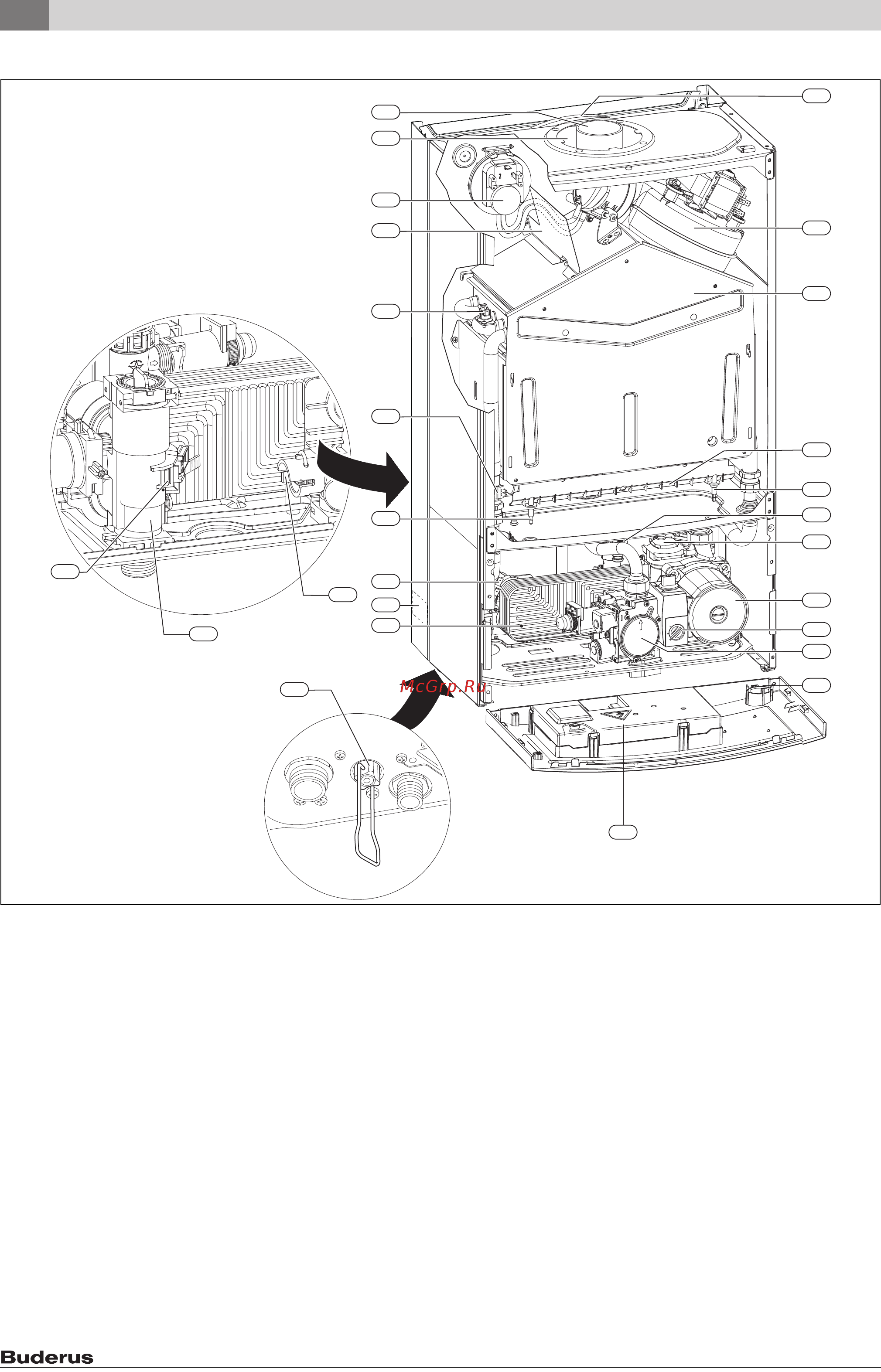

2.8 Конструкция прибора

Рис. 4

[1] Расширительный бак

[2] Нагнетающий вентилятор

[3] Камера сгорания

[4] Горелка

[5] Электрод розжига

[6] Предохранительный клапан (отопительный контур)

[7] Автоматический воздухоотводчик

[8] Насос котлового контура

[9] Переключатель частоты вращения насоса

[10] Газовая арматура

[11] Манометр

[12] Блок управления

[13] Запиточное устройство

[14] Пластинчатый теплообменник для двухконтурных котлов

(U072-18K/24K)

[15] Заводская табличка

[16] Реле давления

[17] Электрод ионизации

[18] Датчик температуры подающей линии

[19] Ограничитель температуры котловой воды

[20] Воздухонаправляющий щиток

[21] Дифференциальное реле давления

[22] Всасывание воздуха для горения

[23] Труба для отвода дымовых газов

[24] Датчик температуры горячей воды (U072-18K/24K)

[25] Фильтр (U072-18K/24K)

[26] Расходомер (турбина) (U072-18K/24K)

6 720 809 941-02.1O
