2 Сведения о котле
Logamax U072 – 6 720 805 144 (2013/04)
5
2.7 Размеры и минимальные расстояния

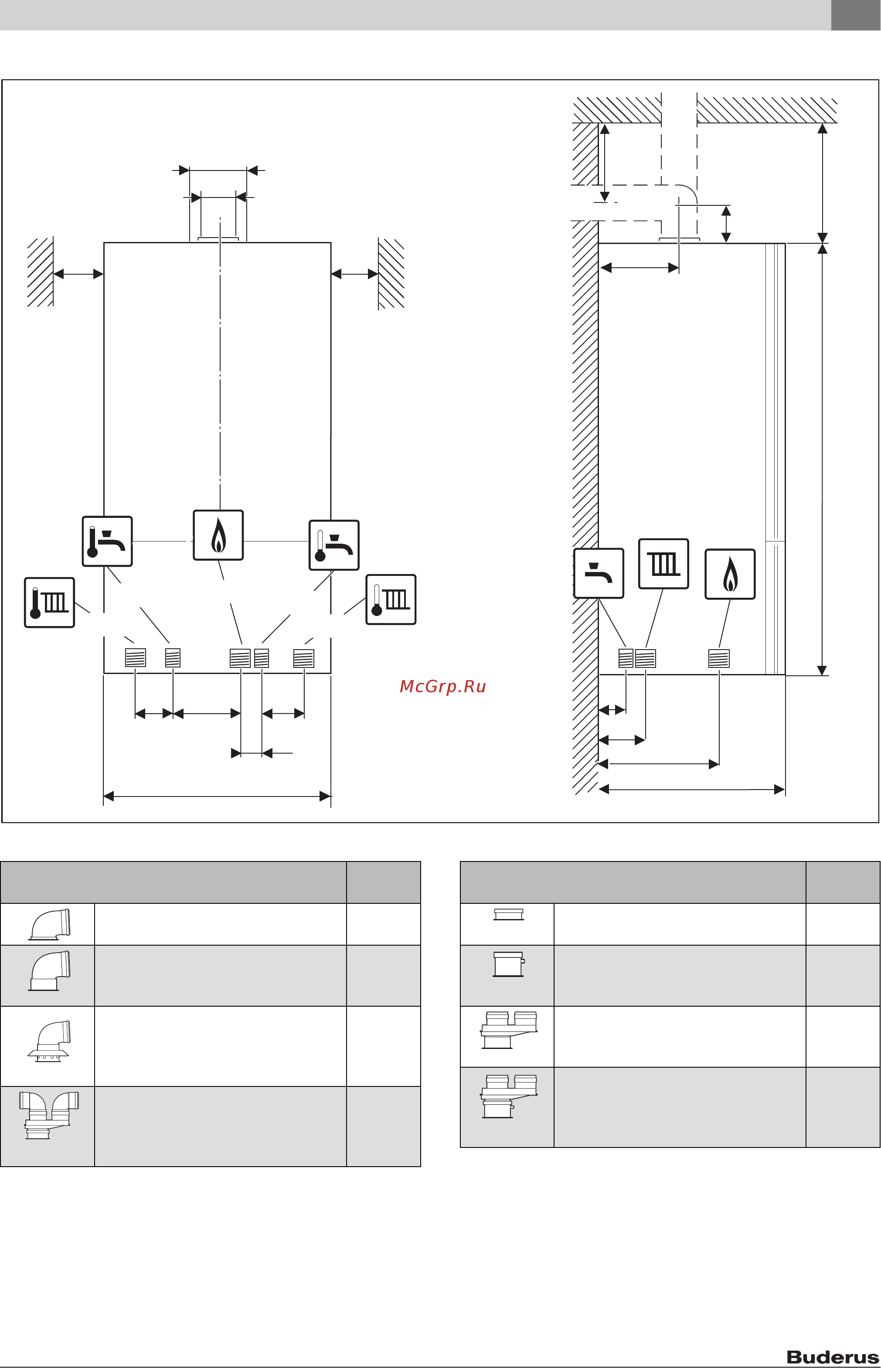

Рис. 3
400
≥ 100
700
300
200
150
≥ 100
≥ 100
B
6 720 806 640-02.1O
Ø100
Ø60
32
6565 102
R
1
/
2
60
30
R
3
/
4
R
1
/
2
R
3
/
4
R
3
/
4
A
Комплектующие для горизонтальной трубы отвода
дымовых газов
A [мм]
Ø 60/100 мм
Колено Ø 60/100 мм
95
Ø 60/100 мм
Переходник Ø 60/100 мм,
колено 90 ° Ø 60/100 мм
185
Ø 80 мм
Переходник Ø 60/100 мм с подводом
воздуха для горения,
колено 90 ° Ø 80 мм
198
Ø 80/80 мм
Переходник Ø 60/100 мм, раздельное
подключение труб Ø 80/80 мм, колено
90 ° Ø 80 мм
175
Таб. 4 Расстояние A в зависимости от комплектующих отвода
дымовых газов
Комплектующие для вертикальной трубы отвода
дымовых газов
B [мм]
Ø 60/100 мм
Переходник Ø 60/100 мм
170
Ø 60/100 мм
Отвод конденсата, вертикальный Ø 60/
100 мм
220
Ø 80/80 мм
Переходник Ø 60/100 мм, раздельное
подключение труб Ø 80/80 мм
250
Ø 80/80 мм
Отвод конденсата, вертикальный Ø 60/
100 мм, раздельное подключение труб
Ø 80/80 мм
300
Таб. 5 Расстояние В в зависимости от комплектующих отвода
дымовых газов
