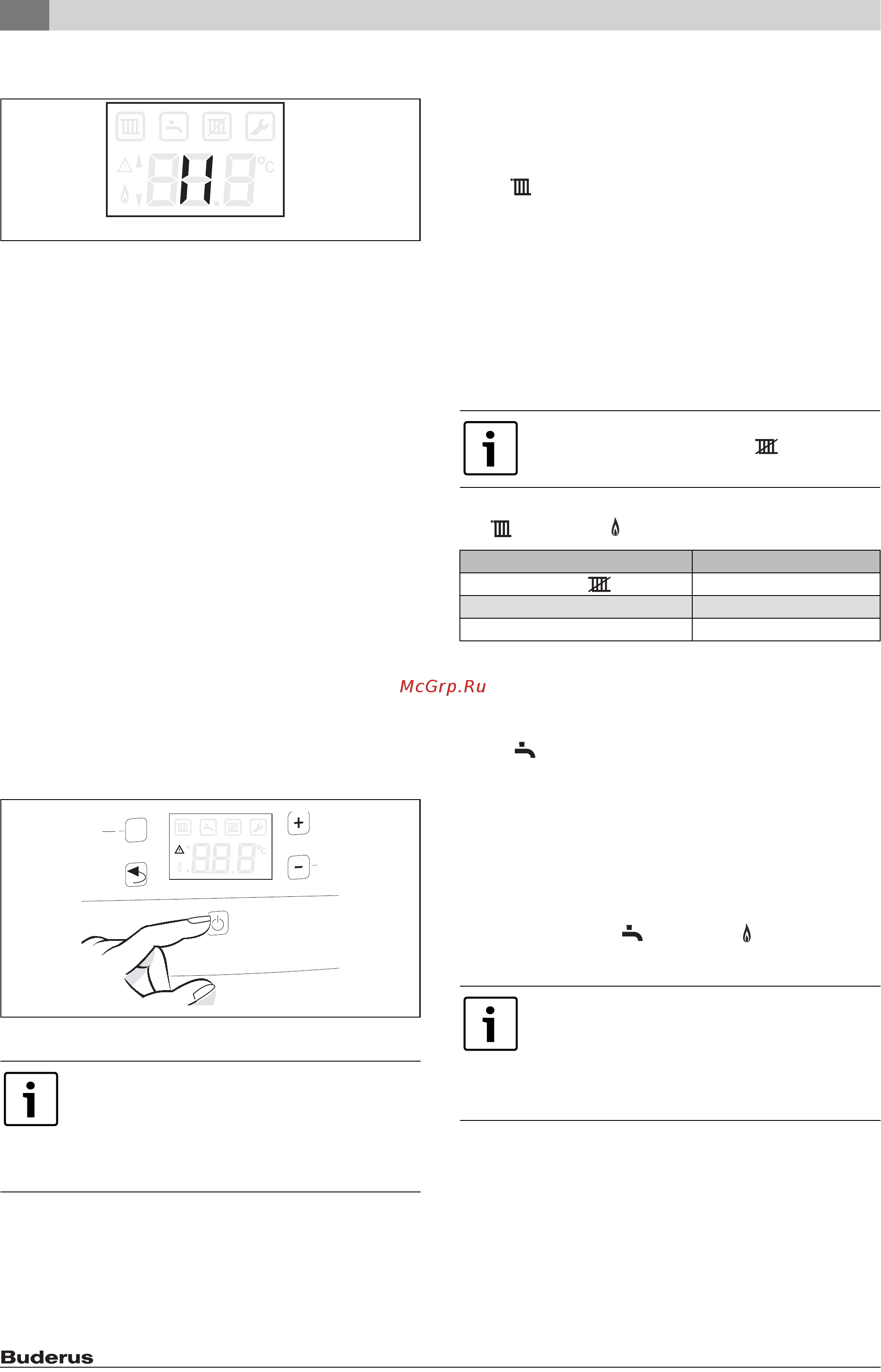

7 Ввод в эксплуатацию
Logamax U072 – 6 720 805 144 (2013/04)
20
▶ Включите котёл кнопкой "Stand-by" (рис. 28).
На дисплее появится следующий код неисправности:
Рис. 28
Установка ступени вентилятора:
▶ Определите подходящую ступень вентилятора ( раздел 4.3,
стр 10).
▶ Одновременно нажмите и держите нажатыми кнопки «Назад»,
«+» и « – » до появления на дисплее L.1.
▶ Держите нажатой кнопку «+» до появления на дисплее L.2.
▶ Нажмите кнопку «ok», чтобы выполнить настройки в меню 2.
▶ Нажмите кнопку «+» или « – », чтобы вызвать сервисную
функцию 2.b.d ( стр. 26).
▶ Нажмите кнопку «ok» для перехода в сервисную функцию.
На экране мигает значение параметра.
▶ Кнопкой «+» или « – » установите нужное значение.
▶ Нажимайте кнопку «ok», пока на дисплее не появится [ ].
Индикация автоматически переходит к выбранной сервисной
функции.
▶ Наждмите кнопку «Stand-by».
Котёл переходит на нормальный режим работы.
Включение
▶ Включите котёл кнопкой «Stand-by».
На дисплее появится температура подающей линии отопления.
Выключение/режим ожидания (Stand-by)
▶ Выключите котёл кнопкой «Stand-by».
На дисплее остаётся единственный предупреждающий знак.
▶ При выключении прибора на длительное время: обеспечить
защиту от замерзания ( глава 7.9).
Рис. 29
7.4 Установка максимальной температуры подающей
линии
Максимальную температуру подающей линии можно задать в
пределах от 40 °C до 82 °C. На дисплее показана текущая
температура подающей линии.
▶ Нажимайте кнопку « – » столько раз, пока на дисплее не появится
знак .
▶ Нажмите кнопку «ok».
На дисплее будет показана заданная максимальная температура
подающей линии.
▶ Кнопкой «+» или « – » установите требуемую максимальную
температуру подающей линии.
▶ Нажмите кнопку «ok», чтобы сохранить установленное значение.
На дисплее появится фактическая температура подающей
линии.
Типичные максимальные температуры подающей линии приведены
в таб. 18.
Когда в режиме отопления работает горелка, на дисплее появляется
знак и знак горелки .
7.5 Настройка температуры горячей воды
Температуру горячей воды можно задать от 40 °C до 60 °C.
▶ Нажимайте кнопку « – » столько раз, пока на дисплее не появится
знак .
▶ Нажмите кнопку «ok».
На дисплее будет показана заданная температура горячей воды.
▶ Кнопкой «+» или « – » установите нужную температуру горячей
воды.
▶ Нажмите кнопку «ok», чтобы сохранить установленное значение.
На дисплее появится фактическая температура подающей
линии.
Когда в режиме приготовления горячей воды работает горелка, на
дисплее появляется знак и знак горелки .
7.6 Настройка регулирования отопления
Возможно применение Open-Therm регулятора Buderus OTMP
(программируемый регулятор отопления).
7.7 После ввода в эксплуатацию
▶ Проверить сетевое давление газа ( стр. 28).
▶ Заполнить акт сдачи котла в эксплуатацию ( стр. 38).
Котёл имеет защиту от блокировки насоса
отопительного контура и 3-ходового клапана,
которая не допускает их заклинивания после
длительного простоя.
В режиме ожидания (Stand-by) защита продолжает
действовать.
6 720 806 640-18.1O
ok
reset
press 5s
mode
6 720 809 941-12.1O
Если установить . ., то режим отопления будет
заблокирован (на дисплее появится , летний
режим).
Температура подающей линии Применение
. . (появляется знак ) Летний режим
около 75 °C Отопление радиаторами
ок. 82 °C Отопление конвекторами
Таб. 18 Максимальная температура подающей линии
Выполняйте требования, приведённые в инструкции
по эксплуатации регулятора отопления. Там
показано,
▶ как Вы можете отрегулировать температуру в
помещении,
▶ как быстро и экономно прогреть помещение.
