Buderus Logamax U072-18K Инструкция по эксплуатации онлайн [30/40] 331376
![Buderus Logamax U072-18K Инструкция по эксплуатации онлайн [30/40] 331376](/views2/1396583/page30/bg1e.png)
14 Проверка/техобслуживание
Logamax U072 – 6 720 805 144 (2013/04)
30
▶ Демонтированные уплотнения и кольца круглого сечения
заменить новыми деталями.
После проверки/техобслуживания
▶ Затянуть все ослабленные резьбовые соединения.
▶ Включить котел ( стр. 19).
▶ Проверить отсутствие утечек в местах разъединения.
14.1 Описание различных рабочих шагов
14.1.1 Вызов последней сохранённой неисправности
▶ Вызовите сервисную функцию 1.6.A ( стр. 23).

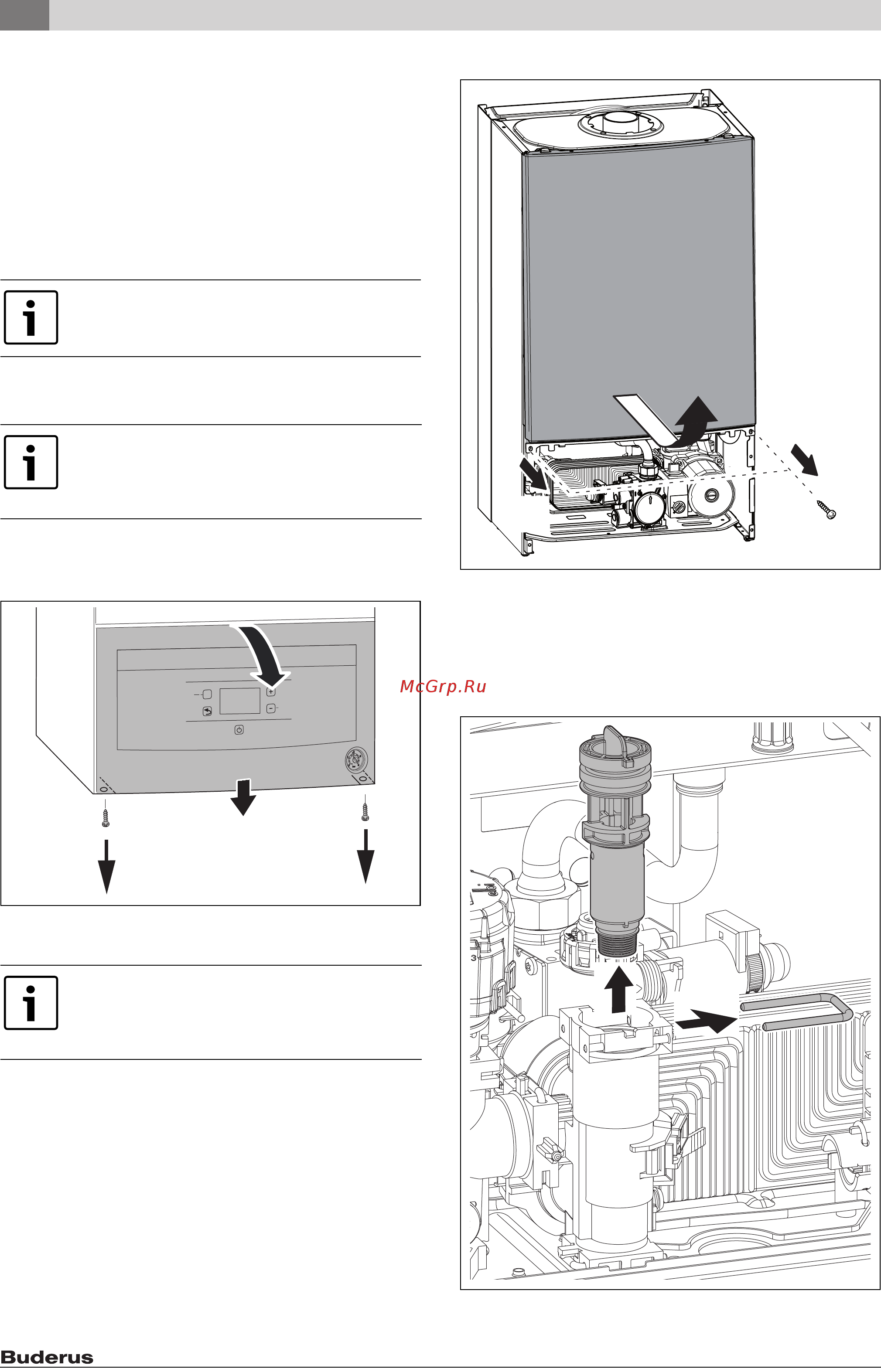

14.1.2 Откройте котёл
Откиньте блок управления вниз
1. Отверните винты.
2. Потяните блок управления вниз.
3. Откиньте блок управления вниз.
Рис. 35
Снятие передней облицовки
1. Отверните два винта на передней стороне котла.
2. Снимите облицовку вверх.
Рис. 36
14.1.3 Проверьте сетчатый фильтр в трубе холодной воды
(U072-18K/24K)
1. Снимите скобу с турбины.
2. Выньте сетчатый фильтр из турбины вверх.
3. Проверьте загрязнение сетчатого фильтра.
Рис. 37 Проверка сетчатого фильтра в трубе холодной воды (вид на
котёл сзади)
Обзор неисправностей приведён на стр. 34.
Облицовка закреплена двумя винтами для
предотвращения несанкционированного снятия
(электробезопасность).
▶ Всегда крепите облицовку этими винтами.
Передняя облицовка закреплена двумя винтами для
предотвращения несанкционированного снятия
(электробезопасность).
▶ Всегда крепите облицовку этими винтами.
6 720 809 941-04.1O
1.
1.
ok
reset
press 5s
mode
2.
2.
3.
3.
2.
3.
6 720 806 640-12.1O
2.
1.
1.
2.
1.
6 720 806 640-22.1O
