134 | Suomi
1 619 929 J53 | (12.5.11) Bosch Power Tools
Tuotekuvaus
Lue kaikki turvallisuus- ja muut ohjeet. Tur-
vallisuusohjeiden noudattamisen laiminlyönti
saattaa johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.
Määräyksenmukainen käyttö
Sähkötyökalu on tarkoitettu kovan ja pehmeän puun sekä las-
tu- ja kuitulevyjen suoraan pituus- ja poikittaissahaukseen
pöytäkoneena. Tällöin vaakasuorat – 60° ...+60° jiirikulmat ja
pystysuorat –2°... 47° jiirikulmat ovat mahdollisia.
Vastaavia sahanteriä käyttäen on alumiiniprofiilien ja muovin
sahaus mahdollista.
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole-
vaan sähkötyökalun kuvaan.
1 Asteikko, joka osoittaa sahanterän etäisyyden suuntais-
ohjaimeen 10
2 Suuntaisohjaimen 10 ohjausura
3 Kulmaohjain
4 Kahvasyvennykset
5 Kulmaohjaimen ohjausura
6.1 Kiristysvivulla varustettu suojus*
6.2 Kiristysruuvilla ja sivusuojalla varustettu suojus*
7 Suojuksen imunysä
8.1 Kiristysvipu suojuksen 6.1 lukitsemiseksi
8.2 Kiristysruuvi suojuksen 6.2 lukitsemiseksi
9 Sahapöytä
10 Suuntaisohjain
11 Sahapöydän V-ohjausura suuntaisohjainta varten
12 Reikiä asennusta varten
13 Kantokahva
14 Sahapöydän pidennys
15 Sahapöydän pidennyksen kiinnityskahva
16 Kiinnitysvahvike sahapöytää GTA 600 varten
17 Lukitusvipu pystysuoran jiirikulman asettamiseksi
18 Käsipyörä
19 Kampi sahanterän nostamiseksi ja alaslaskemiseksi
20 Käynnistyskytkimen varmuusläppä
21 Kuusiokoloavain (5 mm)
22 Lenkkiavain (23 mm)

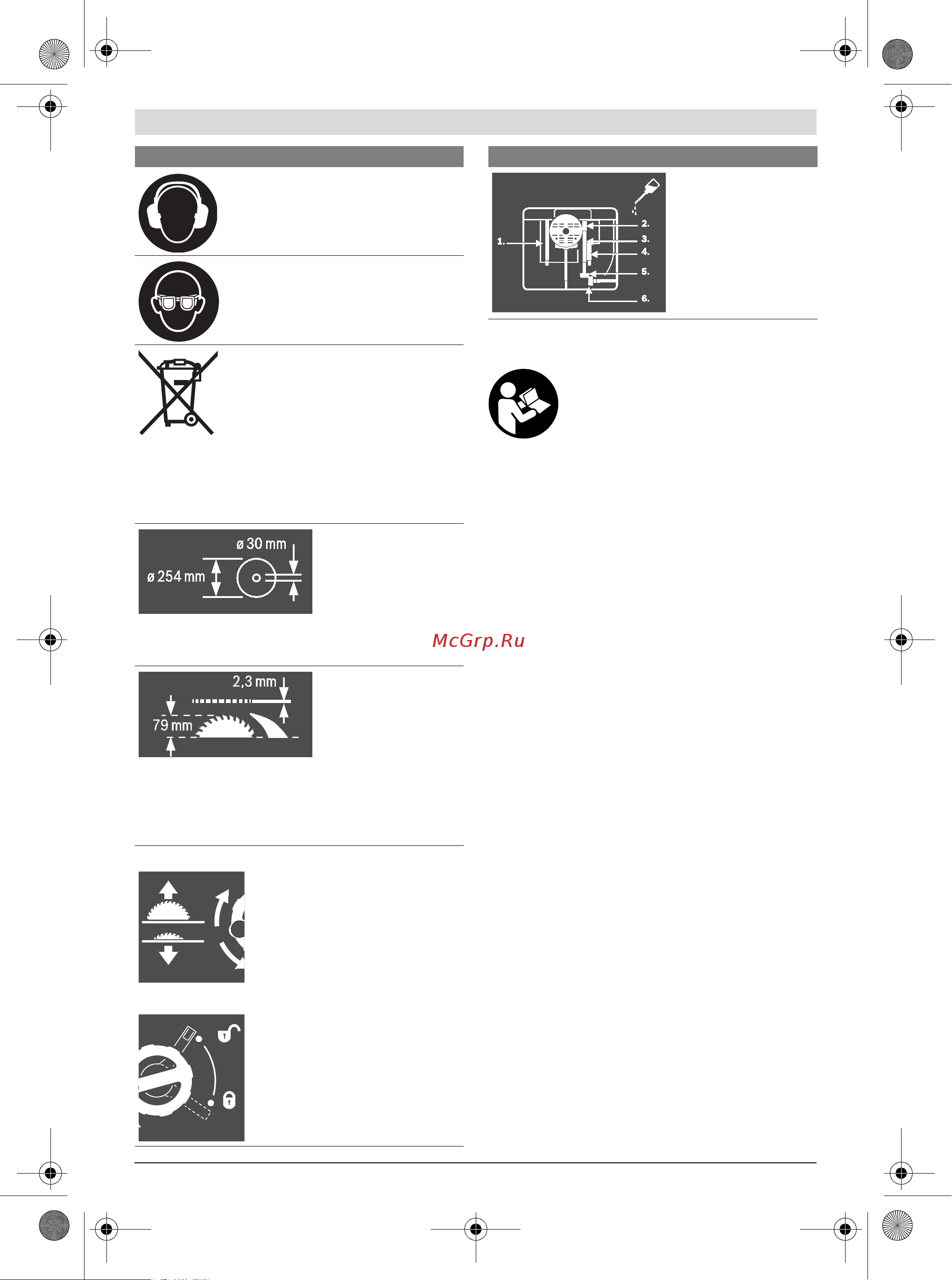

Käytä kuulonsuojainta. Melu saattaa aihe-
uttaa kuulon menetystä.
Käytä suojalaseja.
Älä heitä sähkötyökaluja talousjätteisiin!
Vain EU-maita varten:
Eurooppalaisen vanhoja sähkö- ja elektro-
niikkalaitteita koskevan direktiivin
2002/96/EY ja sen kansallisten lakien
muunnosten mukaan, tulee käyttökelvotto-
mat sähkötyökalut kerätä erikseen ja toimit-
taa ympäristöystävälliseen uusiokäyttöön.
Ota huomioon sahanterän mitat. Aukon halkaisijan tulee so-
pia työkalun karaan välyksittä. Älä käytä supistuskappaleita
tai adaptereita.
Tarkista sahanterää vaihdettaessa, että sahausura ei ole pie-
nempi kuin 2,3 mm, eikä sahanterän runko ole paksumpi
kuin 2,3 mm. Muussa tapauksessa on olemassa vaara, että
halkaisukiila (2,3 mm) tarttuu työkappaleeseen.
Työkappaleen suurin mahdollinen korkeus on 79 mm.
vasen puoli
Osoittaa käsipyörän pyörimissuunnan
sahanterän alaslaskemiseksi (kulje-
tusasento) ja nostamiseksi (työasen-
to).
oikea puoli
Osoittaa lukitusvivun asennon sahan-
terän lukitusta ja pystysuoran jiirikul-
man asetusta varten (sahanterä kallis-
tettavissa).
Tunnusmerkit ja niiden merkitys
Voitele tarvittaessa säh-
kötyökalua merkityistä
kohdista.
Tunnusmerkit ja niiden merkitys
OBJ_BUCH-1325-002.book Page 134 Thursday, May 12, 2011 1:51 PM
