170 | Polski
1 619 929 J53 | (12.5.11) Bosch Power Tools
Opis urządzenia i jego zastosowania
Należy przeczytać wszystkie wskazówki i
przepisy. Błędy w przestrzeganiu poniższych
wskazówek mogą spowodować porażenie
prądem, pożar i/lub ciężkie obrażenia ciała.
Użycie zgodne z przeznaczeniem
Elektronarzędzie jest urządzeniem stacjonarnym,
przeznaczonym do wzdłużnego i poprzecznego cięcia po linii
prostej miękkich i twardych gatunków drewna, płyt
wiórowych i płyt pilśniowych. Możliwe są przy tym poziome
kąty uciosu – od –60° do +60 °, jak również pionowe – od 2°
do 47°.
Możliwe jest też cięcie profili aluminiowych i tworzyw
sztucznych, jednakże konieczne jest użycie odpowiednich
tarcz.
Przedstawione graficznie komponenty
Numeracja przedstawionych graficznie komponentów odnosi
się do rysunku elektronarzędzia na stronie graficznej.
1 Podziałka do ukazywania odstępu tarczy tnącej od
prowadnicy równoległej 10
2 Rowek prowadzący dla prowadnicy równoległej 10
3 Prowadnica kątowa
4 Zagłębienia
5 Rowek prowadzący do prowadnicy kątowej
6.1 Pokrywa ochronna z dźwignią zaciskową*
6.2 Pokrywa ochronna z śrubą zaciskową i osłoną boczną*
7 Króciec do odsysania pyłu na osłonie
8.1 Dźwignia zaciskowa do unieruchamiania pokrywy
ochronnej 6.1
8.2 Śruba zaciskowa do unieruchamiania pokrywy
ochronnej 6.2
9 Stół pilarski
10 Prowadnica równoległa
11 Rowek prowadzący o kształcie litery V na stole pilarskim
dla prowadnicy równoległej
12 Otwory montażu
13 Uchwyt transportowy
14 Przedłużka stołu pilarskiego
15 Element zaciskowy przedłużki stołu pilarskiego
16 Złączka mocująca do stołu roboczego GTA 600
17 Dźwignia blokująca do regulacji pionowych kątów
ukośnych
18 Pokrętło
19 Korba do podnoszenia i opuszczania tarczy tnącej
20 Klapka zabezpieczająca włącznik/wyłącznik
21 Klucz imbusowy (5 mm)
22 Klucz oczkowy (23 mm)
23 Drążek prowadzący
24 Podkładka
25 Klin rozdzielający
26 Tarcza pilarska
27 Lupa
28 Szyna profilowana
29 Uchwyt na przewód sieciowy
30 Klamra mocująca do przechowywania prowadnicy
równoległej
31 Wyrzut wiórów
32 Przystawka do odsysania pyłu
33 Uchwyt do przechowywania pokrywy ochronnej
34 Otwory dla podkładki
35 Uchwyt prowadnicy równoległej
36 Prowadnica o kształcie litery V dla prowadnicy
równoległej
37 Dodatkowa prowadnica równoległa
38 Zestaw montażowy „Dodatkowa prowadnica
równoległa“
39 Szyna prowadząca prowadnicy kątowej
40
Zestaw montażowy „Szyna profilowana“
41 Śruba mocująca wyrzutnika wiórów
42 Nakrętka mocująca
43 Dźwignia blokady wrzeciona
44 Podkładka mocująca
45 Wrzeciono
46 Tulejka mocująca
47 Wskaźnik kąta cięcia (pion)
48 Skala dla kątów uciosu (pion)
49 Gałka nastawcza dla dowolnych kątów uciosu (poziom)
50 Wskaźnik kąta na prowadnicy kątowej
51 Wskaźnik odległości stołu pilarskiego
52 Włącznik
53 Nakrętka radełkowana szyny profilowanej
54 Śruba z wgłębieniem krzyżowym do regulacji
ogranicznika 55
55 Ogranicznik dla 0° kąta ukosu (pion)
56 Śruba dla wskaźnika kąta cięcia (pion)
57 Śruba z wgłębieniem krzyżowym do regulacji
ogranicznika 58
58 Ogranicznik dla 45° kąta ukosu (pion)
59 Przednie śruby z gniazdem sześciokątnym (5 mm) do
regulacji równoległości tarczy pilarskiej
60 Tylne śruby z gniazdem sześciokątnym (5 mm) do
regulacji równoległości tarczy pilarskiej

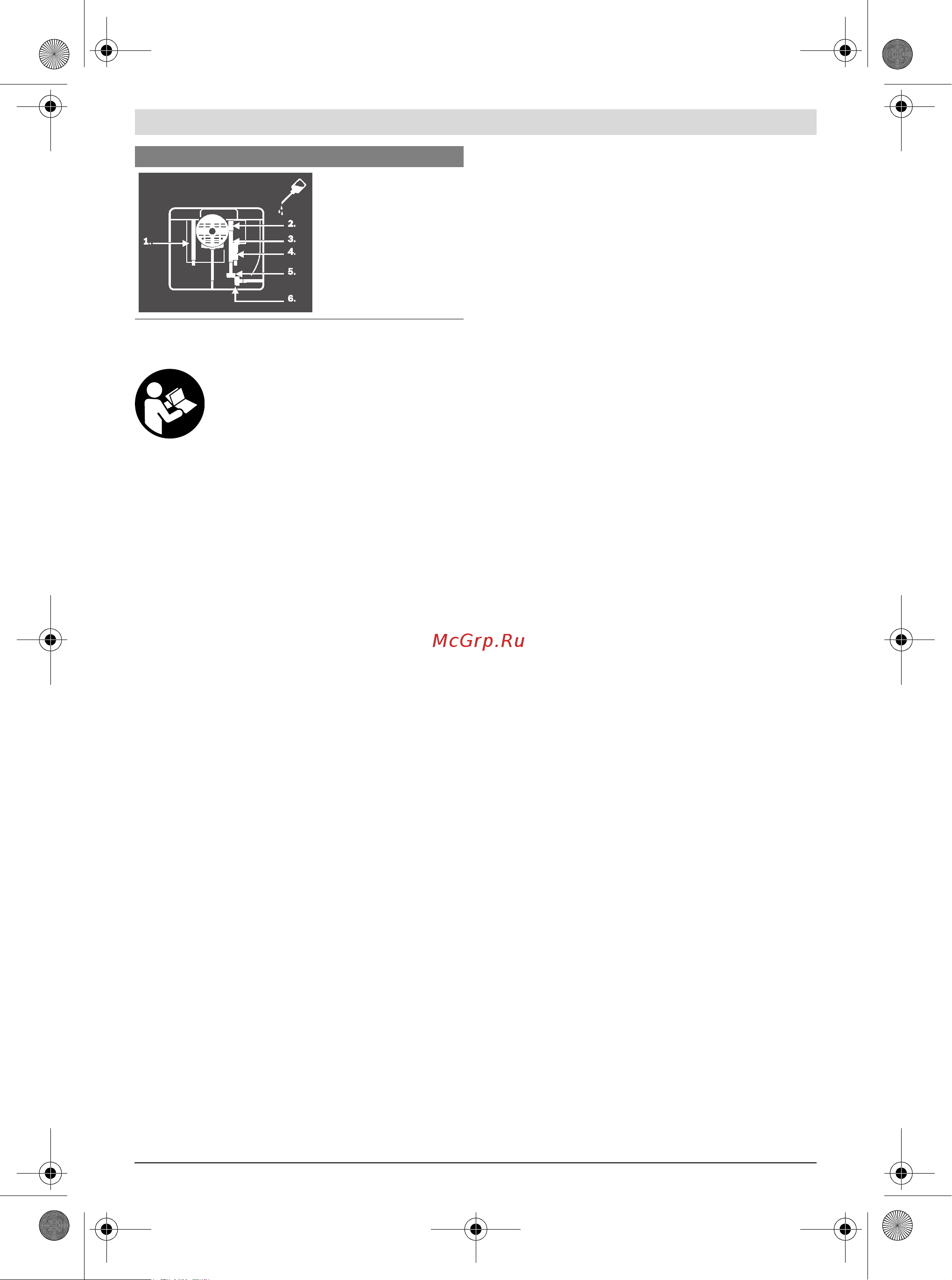

Gdy zaistnieje
konieczność
nasmarowania
elektronarzędzia, olej
smarny należy nałożyć na
zaznaczone miejsca.
Symbole i ich znaczenia
OBJ_BUCH-1325-002.book Page 170 Thursday, May 12, 2011 1:51 PM
