182 | Česky
1 619 929 J53 | (12.5.11) Bosch Power Tools
Popis výrobku a specifikací
Čtěte všechna varovná upozornění a
pokyny. Zanedbání při dodržování
varovných upozornění a pokynů mohou mít za
následek úraz elektrickým proudem, požár
a/nebo těžká poranění.
Určené použití
Elektronářadí je určeno jako stojanový stroj k provádění
podélných a příčných řezů s rovným průběhem řezu tvrdého a
měkkého dřeva a též dřevotřískových a dřevovláknitých
desek. Přitom jsou možné vodorovné pokosové úhly od –60°
do +60° a též svislé úhly sklonu od 2° do 47°.
Při použití příslušných pilových kotoučů je možné řezání
hliníkových profilů a umělé hmoty.
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje na vyobrazení
elektronářadí na obrázkových stranách.
1 Stupnice vzdálenosti pilového kotouče k podélnému
dorazu 10
2 Vodící drážka podélného dorazu 10
3 Úhlový doraz
4 Prohlubně pro uchopení
5 Vodící drážka pro úhlový doraz
6.1 Ochranný kryt se svěrnou páčkou*
6.2 Ochranný kryt se stahovacím šroubem a boční
ochranou*
7 Odsávací hrdlo na ochranném krytu
8.1 Svěrná páčka pro zajištění ochranného krytu 6.1
8.2 Stahovací šroub pro zajištění ochranného krytu 6.2
9 Stůl pily
10 Podélný doraz
11 Vodicí V-drážka podélného dorazu na stole pily
12 Montážní otvory
Noste ochrannou masku proti prachu.
Noste ochranu sluchu. Působení hluku
může způsobit ztrátu sluchu.
Noste ochranné brýle.
Neodhazujte elektronářadí do domovního
odpadu!
Pouze pro země EU:
Podle evropské směrnice 2002/96/ES o
starých elektrických a elektronických
zařízeních a jejím prosazení v národních
zákonech musejí být už neupotřebitelná
elektronářadí rozebraná shromážděna a
dodána k opětovnému zhodnocení
nepoškozujícímu životní prostředí.
Dbejte rozměrů pilového kotouče. Průměr otvoru musí bez
vůle lícovat na nástrojové vřeteno. Nepoužívejte žádné
redukce nebo adaptéry.
Při výměně pilového kotouče dbejte na to, aby nebyla šířka
řezu menší než 2,3 mm a základní tloušťka kotouče větší než
2,3 mm. Jinak existuje nebezpečí, že se rozpěrný klín
(2,3 mm) v obrobku zasekne.
Maximální možná výška obrobku činí 79 mm.
levá strana
Ukazuje směr otáčení ručního kola pro
spuštění (přepravní poloha) a
zvednutí (pracovní poloha) pilového
kotouče.

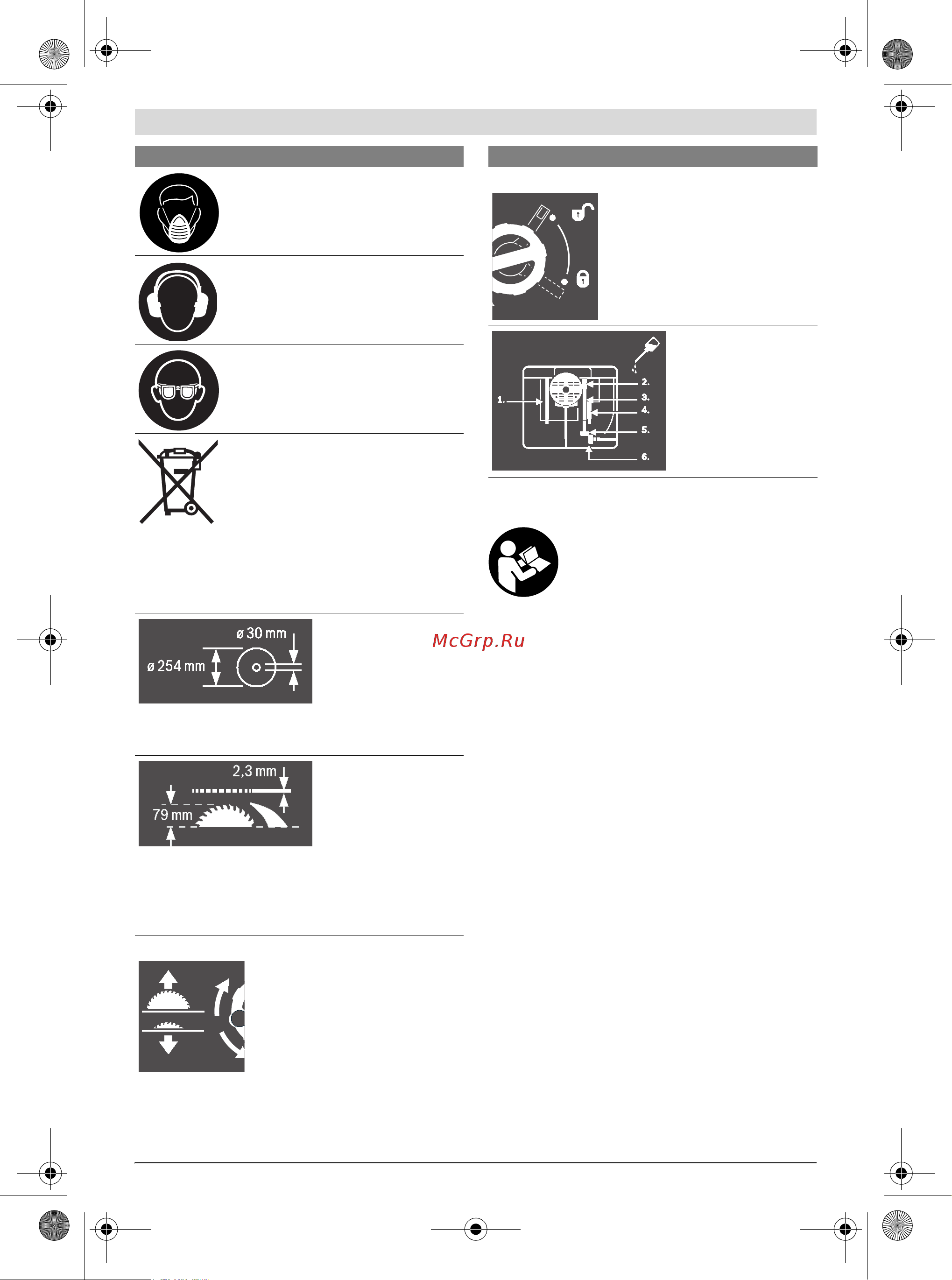

Symboly a jejich význam
pravá strana
Ukazuje polohu aretační páčky pro
zaaretování pilového kotouče a při
nastavování vertikálního úhlu sklonu
(pilový kotouč výkyvný).
Podle potřeby
elektronářadí na
vyznačených místech
naolejujte.
Symboly a jejich význam
OBJ_BUCH-1325-002.book Page 182 Thursday, May 12, 2011 1:51 PM
