12
Deutsch

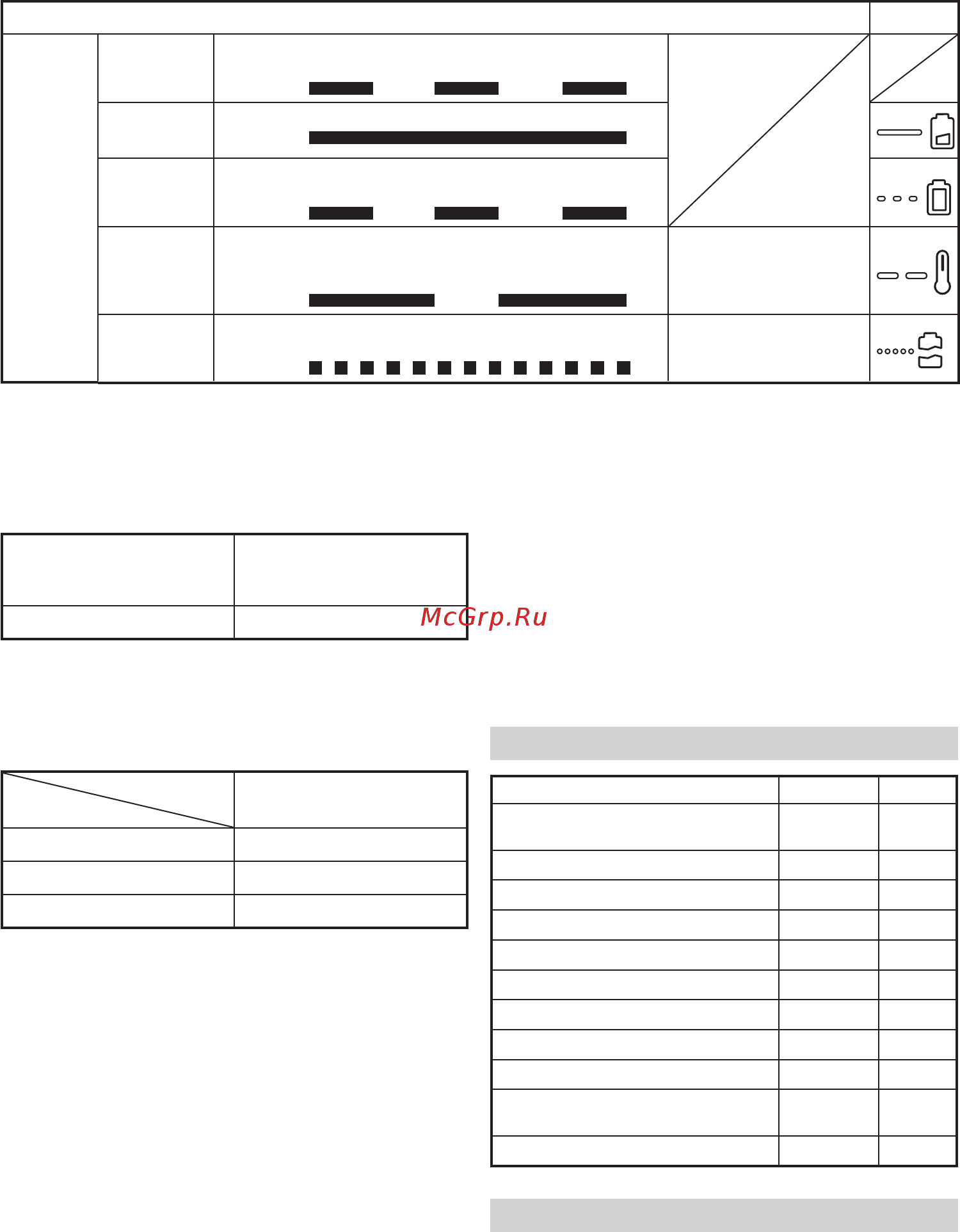

Tabelle 1
Anzeigen der Kontrolllampe Symbol
Kontrolllampe
(rot)
Vor dem
Laden
Blinkt
Leuchtet 0,5 Sekunden lang. Leuchtet
0,5 Sekunden lang nicht. (Aus für 0,5 Sekunden)
Während des
Ladens
Leuchtet
Leuchtet beständig
Laden
abgeschlossen
Blinkt
Leuchtet 0,5 Sekunden lang. Leuchtet
0,5 Sekunden lang nicht. (Aus für 0,5 Sekunden)
Wegen
Überhitzung
angehalten
Blinkt
Leuchtet 1 Sekunde lang. Leuchtet
0,5 Sekunden lang nicht. (Aus für 0,5
Sekunden)
Akku überhitzt. Laden nicht
möglich (Ladevorgang
wird nach dem Abkühlen
des Akkus gestartet).
Laden nicht
möglich
Flackert
Leuchtet 0,1 Sekunden lang. Erlischt 0,1
Sekunden lang. (Aus für 0,1 Sekunden)
Betriebsstörung
im Akku oder im
Ladegerät
(2) Bezüglich der Temperatur des Akku
Die für Akkus zulässigen Temperaturen sind in Tabelle
2 aufgeführt. Heiße Akkus vor dem Ladevorgang eine
Weile abkühlen lassen.
Tabelle 2 Wiederaufl adungsbereiche von Akkus
Wiederaufl adbare
Batterien
Temperaturen, bei denen
der Akku geladen werden
kann
BCL1015S, BCL1015, BCL1030
0°C – 50°C
(3) Informationen zur Ladezeit
Je nach Kombination des Akkus und Ladegeräts ist die
Aufl adezeit wie angegeben in Tabelle 3.
Tabelle 3 Ladezeit (bei 20°C)
Ladegerät
Akku
UC10SL2
BCL1015S Ca. 25 Minuten
BCL1015 Ca. 30 Minuten
BCL1030 Ca. 60 Minuten
HINWEIS
Die Aufl adezeit kann je nach Umgebungstemperatur und
Spannung der Stromquelle unterschiedlich sein.
4. Den Netzstecker des Ladegeräts aus der Steckdose
ziehen.
5. Das Ladegerät festhalten und den Akku
herausziehen.
HINWEIS
Ziehen Sie den Akku nach Benutzung des Ladegeräts
unbedingt aus diesem heraus und bewahren Sie ihn
dann auf.
VORSICHT
○ Wenn der Akku geladen wird, während er heiß ist, weil
er längere Zeit direkter Sonneneinstrahlung ausgesetzt
gewesen ist, oder die Batterie eben erst in Gebrauch
gewesen ist, leuchtet die Ladestandlampe 1 Sekunde
lang auf, erlischt für 0,5 Sekunden (aus für 0,5 Sekunden)
usw. Lassen Sie in einem solchen Fall zuerst die Batterie
abkühlen und beginnen Sie erst dann mit dem Aufl aden.
○ Wenn die Kontrolllampe fl ackert (in 0,2-Sekunden-
Intervallen), den Akkuanschluss des Ladegerätes auf
Fremdkörper kontrollieren und diese ggf. entfernen.
Wenn keine Fremdkörper vorhanden sind, liegt
wahrscheinlich eine Fehlfunktion beim Akku oder dem
Ladegerät vor. Die Teile vom autorisierten Kundendienst
prüfen lassen.
○ Da der eingebaute Mikrocomputer etwa 3 Sekunden
braucht, um zu bestätigen, dass der Akku, der mit dem
UC10SL2 geladen wurde, herausgenommen wurde,
warten Sie mindestens 3 Sekunden, bevor Sie ihn
wieder einlegen, um den Ladevorgang fortzusetzen.
Wird die Batterie innerhalb von 3 Sekunden wieder
eingelegt, kann es sein, dass sie nicht richtig aufgeladen
wird.
MONTAGE UND BETRIEB
Aktion Abbildung Seite
Herausnehmen und Einlegen des
Akkus
1 148
Laden
2 148
Festziehen Drehmomentjustierung
3 148
Auswählen der Bohrstellung
4 148
Ändern der Drehzahl
5 148
Benutzung des LED-Lichts
6 148
Einsetzen des Bits
7 149
Umkehren der Drehrichtung
8 149
Betätigen des Schalters
9 149
Entfernen und Anbringen des
Hakens
10 149
Auswahl von Zubehör
― 150
WARTUNG UND INSPEKTION
1. Inspektion des Werkzeugs
Da die Benutzung eines stumpfen Werkzeugs die
Effi zienz mindern und möglicherweise zu Fehlfunktionen
des Motors führen kann, muss das Werkzeug geschärft
oder ersetzt werden, sobald eine Abnutzung bemerkt
wird.
