Гидравлический трубогиб

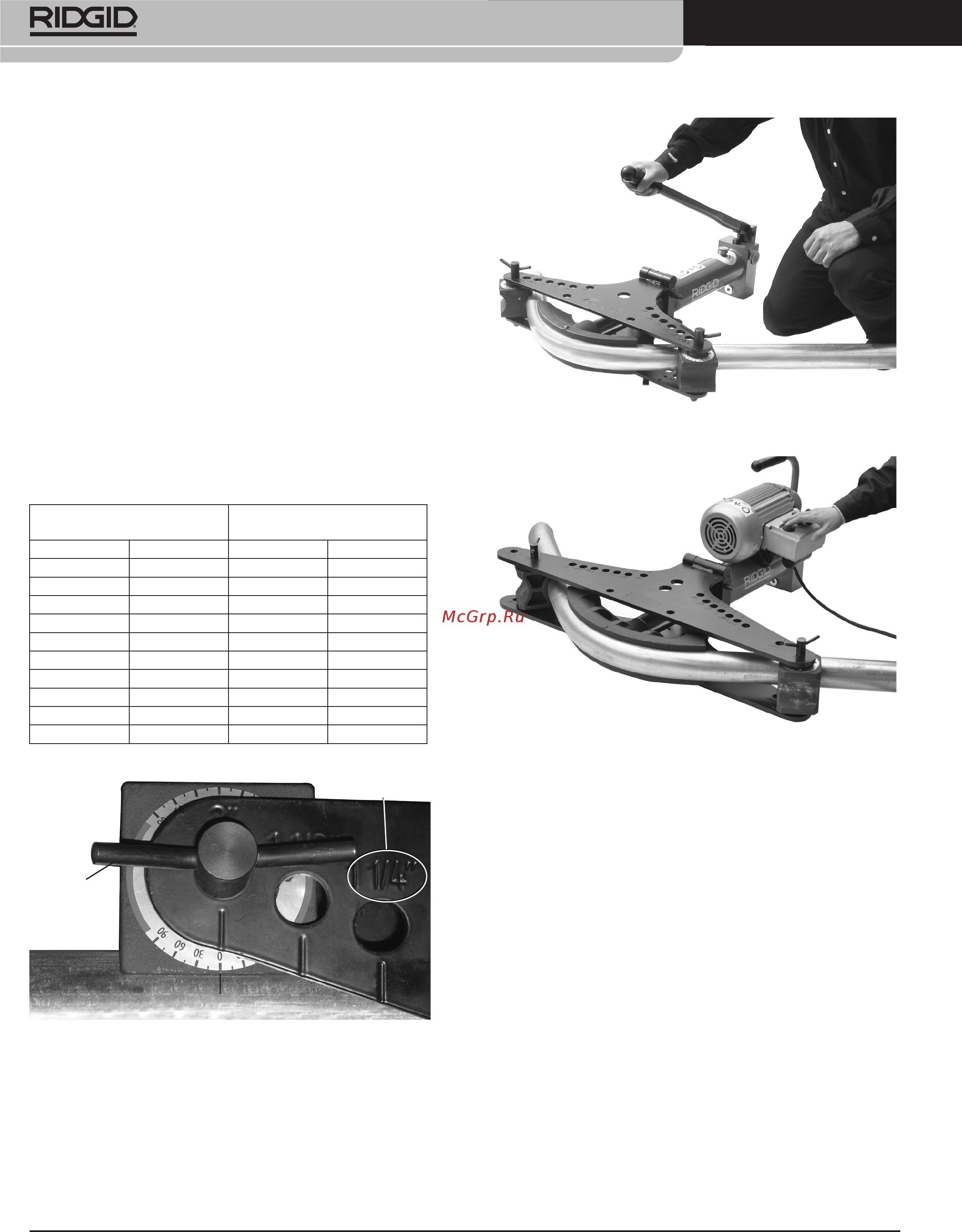

Рис.13 - Работа на ручной гибочной машине
Рис.14 - Работа на электрической гибочной машине
3. Продолжайте выводить шток и гнуть трубу. Во
время гибки трубы ее края перемещают ся. Ст ой-
те на расстоянии от перемещающейся трубы.
Следите за показаниями угломера (Рис. 15). Сред-
ние значения, измеряемые каждым угломером,
равны приблизительному общему углу гибки.
рожно выводите шток, выставляя место гибки
при помощи гибочного башмака. Продолжайте
выводить шток, пока труба не коснется ролико-
вых упоров. Не помещайте ваши пальцы, руки
или другие части тела в места, в которых они
могут быть захвачены или раздавлены.
2. Убедитесь, что роликовые упоры находятся в
правильном положении (как обозначено на
гибочной раме) которое соответствует изги-
баемой трубе, а штифты полностью вставлены
через обе стороны гибочной рамы (См. рис. 12).
В противном случае гибочная машина может
быть повреждена во время использования. Убе-
дит есь, что концы трубы выходят на достаточ-
ную длину за роликовые упоры, чтобы предот-
вратить выскальзывание трубы во время гибки.
См. таблицу 1.
Таблица 1 – Минимальная длина трубы, которая
должна вых одить за центр штифта
Рис.12 – Выставление угломера – Начало гибки
Штифты полностью
установлены
в правильные
положения
Обозначение
размера т рубы
Нулевое положение
Наружный диам. трубы Мин. расстояние от осевой
линии штифта до конца трубы
дюймы мм дюймы мм
1
/
4
13,5 1,6 40
3
/
8
17,2 1,6 40
1
/
2
21,3 1,9 47
3
/
4
26,9 2,0 51
1 33,7 2,1 54
1
1
/
4
42,4 2,3 58
1
1
/
2
48,3 2,5 63
2 60,3 2,2 56
2
1
/
2
76,1 3,3 84
3 88,9 3,7 93
