Гидравлический трубогиб

Смазка

Ежем е сячно , или если треб уется чаще , нано с и те лег-

кое машинное масло или смазку на точки поворота

ручки, шарниры крыльев и штифты. Не наносите мас-

ло на детали г идравлической системы.

Гидравлическое масло

Проверка уровня/добавление гидравлического

масла

Перед каждым использованием проверяйте уровень

масла. Поместите гибочную машину с полностью о т -

веденным штоком на ровную поверхность. Снимите

крышку наливного отверстия – уровень масла должен

доходить до днища горловины. Если нужно повысить

ʩʦʤʘʛʣʲʢʖʧʡʖʚʤʗʖʘʲʨʛʙʞʚʦʖʘʡʞʭʛʧʠʤʛʢʖʧʡʤ4IFMM

5FMMVT  ʞʡʞ ʚʦʩʙʤʛ ʳʠʘʞʘʖʡʛʣʨʣʤʛ ʙʞʚʦʖʘʡʞʭʛʧʠʤʛ

масло, затем закройте крышку отверстия для заливки

масла. Расположение крышки отверстия для заливки

масла показано на Рис. 10.

Замена

Один раз в год и чаще при интенсивном использова-

нии или использовании в запыленных условиях мас-

ло следует заменять.

Поместите г идравлический цилиндр концом с на-

сосом в емкость для слива гидравлического масла.

Прямо по д цилиндром находится пробка (Рис. 19).

Выкрутите пробку, выньте пружину фильтра и фильтр

и слейте гидравлическую жидкость. Откройт е крыш-

ку наливного отверстия и поднимите конец штока,

чтобы усилить слив масла. Полный слив масла может

занять несколько часов. Утилизируйте использован-

ное гидравлическое масло в соот вет ствии с Сер ти-

фикатом безопасности ма т ериала и местными тре-

бованиями.

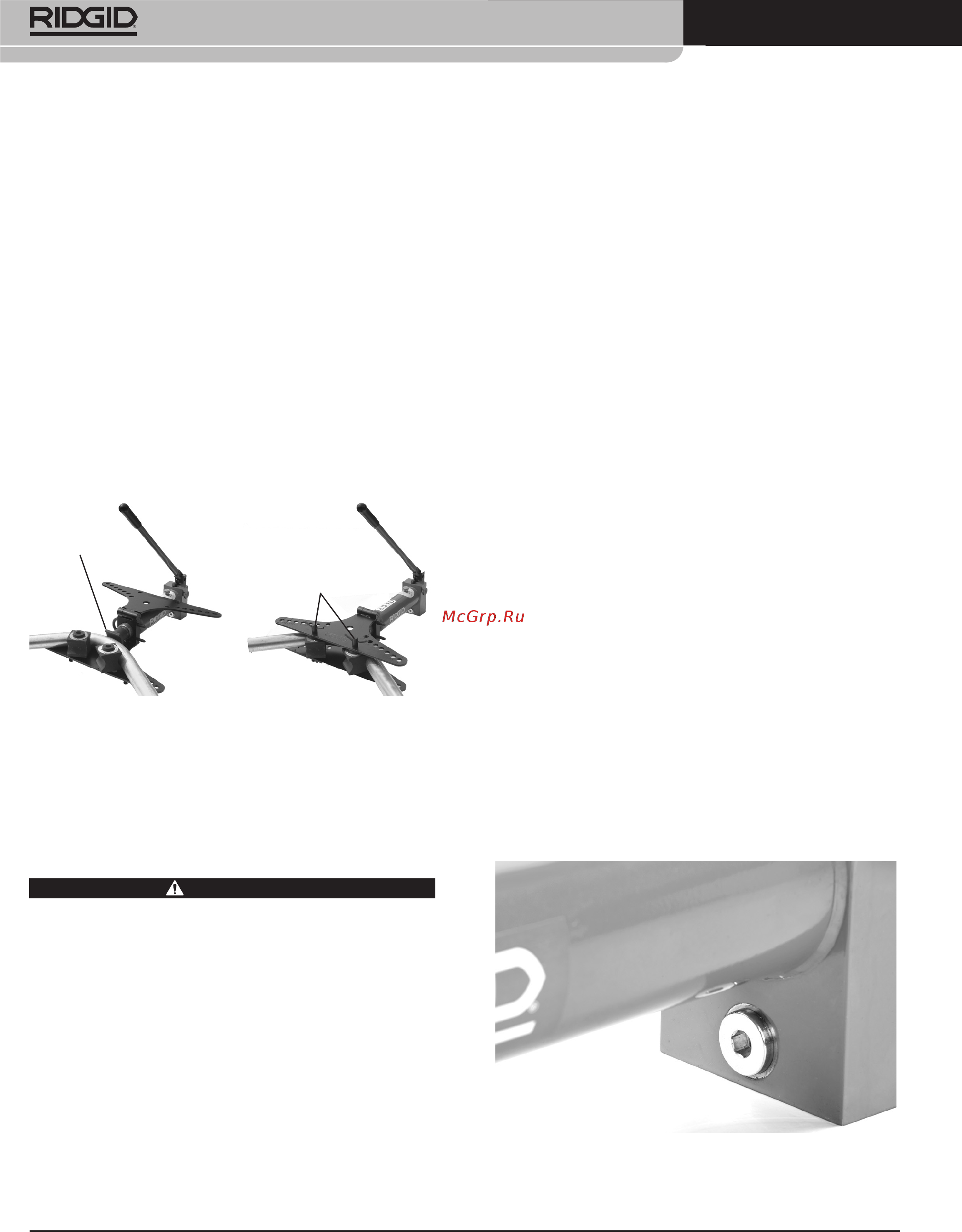

Рис.19 – Пробка для слива гидравлического масла и

доступа к филь т ру

Выпрямление изгибов

Для выпрямления изгибов предусмотрен рихто-

вочный башмак, который позволяет незначительно

уменьшить угол изгиба (прибл. до 10 градусов). Ис-

пользование рихтово чног о башмака может при-

вести к деформации изгиба. В некоторых случаях

(например при изгибе 90 градусов на трубах 2

”, 3 ”

или 4”) использ ован ие р ихт ов о чного башмака н е д о-

пускается. Для использования:

1. Поместите рихтово чный башмак на торец што-

ка.

2. Поместите трубу таким образом, чтобы изгиб

был расположен напротив рихтовочного баш-

мака, а рукава изгиба находились напротив

роликовых упоров. Убедитесь, что труба у ста-

новлена симмет ри чно, а роликовые упоры на -

ходятся в правильном положении, чтобы пре-

дотвратить повреждение гибочной машины.

Рис.18 – Выпрямление изгиба

Рихтовочный

башмак

Положение

роликовых упоров

3. Выполните шаги, приведенные в разделе "Гибка

трубы"

Инструкции по техническому

обслуживанию

ВНИМАНИЕ

Выполняйте техническое обслуживание гидрав-

лической гибочной машины в соответствии с

нижеприведенными процедурами, чтобы уве-

личить ее ресурс и уменьшить риск получения

травм вследствие поражения током и других

причин.

Чистка

После каждого использования очищайте гибочную

машину и гибочные башмаки от масла и грязи при

помощи чистой, сухой и мягкой ткани. Обратит е осо-

бое внимание на шток и плунжер, чтобы удалить лю-

бую грязь или отходы, которые могут поцарапать по-

лированную поверхность или повредить прокладки.

Если необходимо, гибочные башмаки и роликовые

упоры можно почистить проволо чной щетк ой.
