Гидравлический трубогиб
13

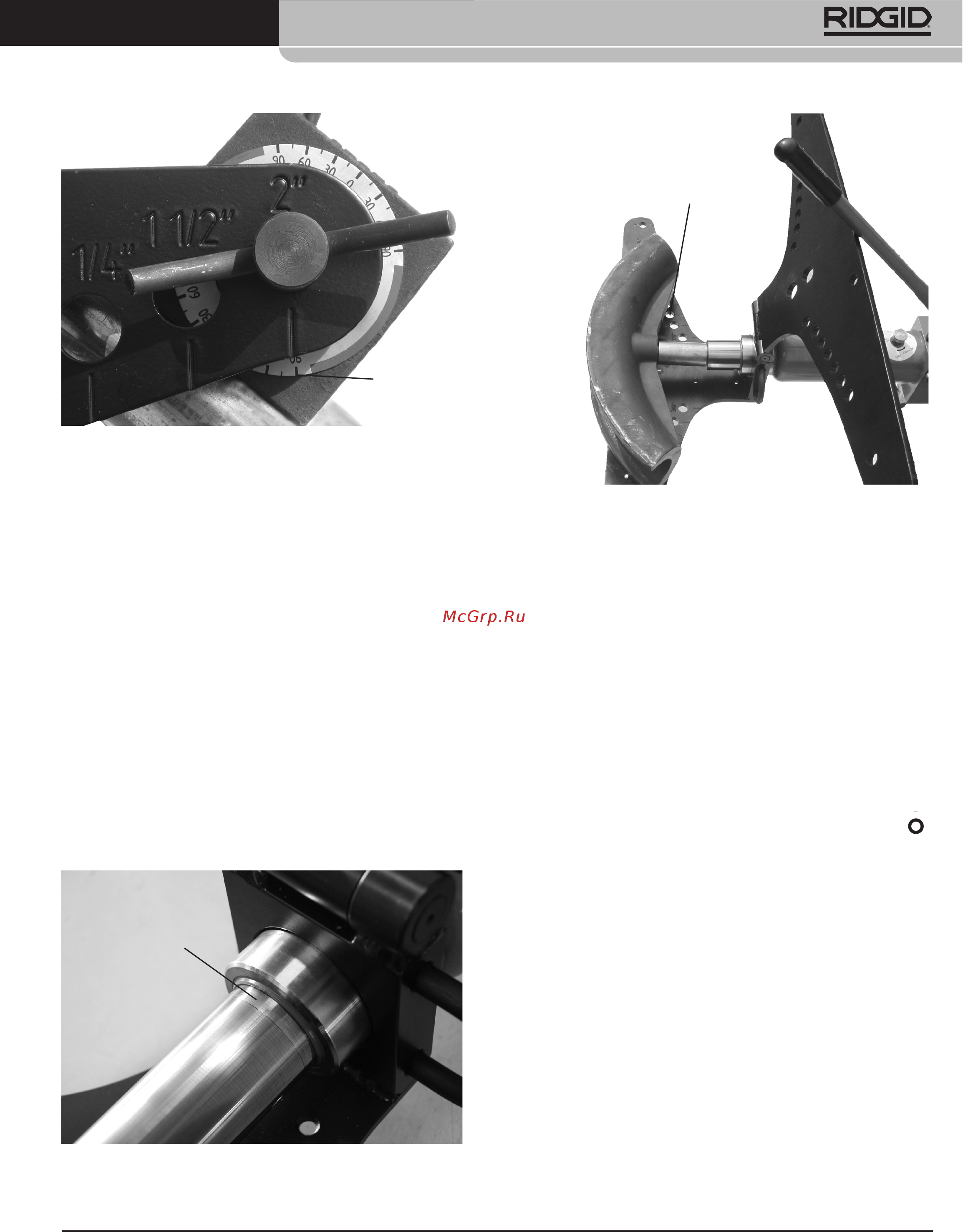

Рис.15 – Выставление угломера – Конец гибки
Угломер
Следите за штоком во время его вывода. Когда
вы увидите небольшую канавку на штоке (Рис.
16), остановите вывод штока, чтобы предотвра-
тить протекание гидравлической жидкости и по-
вреждение шт ока.
4. Для гибки труб некоторых размеров (2
1
/
2
”, 3”) на
90 градусов следует использовать удлинитель
штока. Когда покажется канавка на штоке (Рис.
16), остановите вывод штока. Убедитесь, что
труба надлежащим образом закреплена, чтобы
предотвратить ее перемещение или падение.
Повернит е маховичок в позицию отвода и о т-
ведите шток на расс тояние, достаточное для
установки удлинителя между торцом штока и
гибочным башмаком. Вставьте удлинитель и
осторожно выводите шток. Не помещайте ваши
пальцы, руки или другие части тела в места, в
которых они могут быть захвачены или раздав-
лены.
Рис.16 – Канавка на штоке
Канавка
Рис.17 – Установка удлинителя штока (для лучшей
видимости показано в открытом положении
без трубы)
Удлинитель
штока
Когда будет получен требуемый угол изгиба, оста-
новите вывод штока. Не пробуйте гнуть трубу на
более, чем 90 градусов (по угломеру), поскольку
это может привести к перегибу трубы и другим
деформациям. Для точного измерения углов гиб-
ки мож ет понадобит ься угольник или другие из-
мерительные устройства. Всегда лучше недогнуть
трубу , поскольку потом ее намного легче немнож-
ко догнуть, чем выпрямить. При отводе штока тру-
ба может немножко выпрямиться, поэтому вам
может понадобиться слегка компенсировать это
выпрямление, чтобы получить т ребуемый уг ол.
5. После завершения гибки переместите переклю-
чат ель ВКЛ/ВЫКЛ в выключенное положение (
).
Отведите шток, повернув маховичок в положение
отвода.
6. Выньте трубу из гибочной машины. Если нуж-
но, выньте штифты, роликовые упоры и/или
откройте верхнее крыло. Если труба была при-
хвачена в гибочном башмаке, освободите ее
при помощи деревянного бруска или молотка с
ударной частью, изготовленной из мягкого ма-
териала. Не используйте для снятия гибочного
шаблона обычные молотки, долота или другие
закаленные инструменты. Они могут расколоть
или повреди ть гибочный башмак, а также при-
вести к получению травм.
