Станки для вырезания отверстий HC-450/HC-300
живать вес станка для вырезания отверстий и
усилия, прилагаемые во время вырезания.
Во время работы на смонтированной системе
следует убедиться, что из системы слито содер-
жимое, а давление сброшено. На станках для
вырезания отверстий запрещается проводить
ремонтные работы без прекращения эксплуата-
ции. Резка труб с жидкостями или находящихся
под давлением может привести к разливу жид-
костей, поражению электрическим током и к
другим серьезным травмам. Необходимо знать
содержимое трубопроводов и любые конкрет-
ные опасности, связанные с таким содержи-
мым.
3. Убедитесь, что применяемое оборудование над-
лежащим образом осмотрено и проверено.
4. Выберите соответствующую врезную коронку
для выполняемой работы. Убедитесь, что врез-
ная коронка надлежащим образом собрана в
соответствии с инструкциями и находится в ис-
правном рабочем состоянии. Рекомендуется
применять направляющее сверло. Направляю-
щее сверло должно выступать от конца врезной
коронки не более чем на
3
/
8
” / 10 мм, при этом
оно должно быть надежно прикреплено.
5. После помещения станка для вырезания отвер-
стий на устойчивую поверхность установите в за-
жимной патрон врезную коронку. Перед установ-
кой или заменой врезной коронки или сверла
всегда проверяйте, что выключатель ВКЛ/ВЫКЛ
находится в выключенном положении, а станок
для вырезания отверстий отсоединен от сетевой
розетки.
• Откройтезажимнойпатроннадостаточнуюши-
рину, чтобы можно было вставить хвостовик
врезной коронки. При необходимости для от-
крывания зажимного патрона используйте спе-
циальный ключ. Убедитесь, что хвостовик врез-
ной коронки и губки зажимного патрона чистые.
• Вставьтехвостовикврезнойкоронкидоупорав
зажимной патрон. Убедитесь, что врезная корон-
ка отцентрирована в патроне и плотно затяните
от руки зажимной патрон.
• Повернитеключвовсехтрехотверстияхдляза-
тяжки зажимного патрона, чтобы надежно за-
тянуть хвостовик врезной коронки в патроне.
Не забудьте вынуть ключ из зажимного патрона
перед включением станка.
Установка станка для вырезания
отверстий на трубу
Вес станка для вырезания отверстий составляет при-
мерно 42 фунта / 19 кг. Применяйте надлежащий спо-
соб подъема станка для его размещения на трубе, не
перенапрягайтесь, ноги должны быть надлежащим
образом расставлены, чтобы все время обеспечи-
вать равновесие. В зависимости от обстоятельств для
установки станка для вырезания отверстий на трубе
могут потребоваться два работника.
Станок для вырезания отверстий можно использо-
вать под любым углом наклона или в любой ориен-
тации. В случае вырезания отверстия на трубе сбоку
или снизу, возможно, будет легче установить станок
для вырезания отверстий на трубе сверху, чтобы
прикрепить цепь вокруг трубы, а затем переместить
станок для вырезания отверстий в окончательное
рабочее положение.
HC-450
1. Убедитесь, что цепь свободно свисает, а поворот-
ная ручка полностью освобождена.
2. Осторожно поднимите станок для вырезания
отверстий HC-450 и поместите клиновидные на-
правляющие под прямым углом к трубе вблизи
места расположения вырезаемого отверстия.
Убедитесь, что цепь не находится между трубой
и основанием инструмента.
3. Для обеспечения устойчивости и направления
станка для вырезания отверстий всегда следует
держать хотя бы одну руку на станке. Ухватитесь
за конец цепи и плотно натяните ее вокруг тру-
бы. Зацепите ближайший штифт цепи за износо-
стойкую накладку и плотно затяните поворот-
ную ручку для удержания станка для вырезания
отверстий на трубе. (См. рис. 5.)

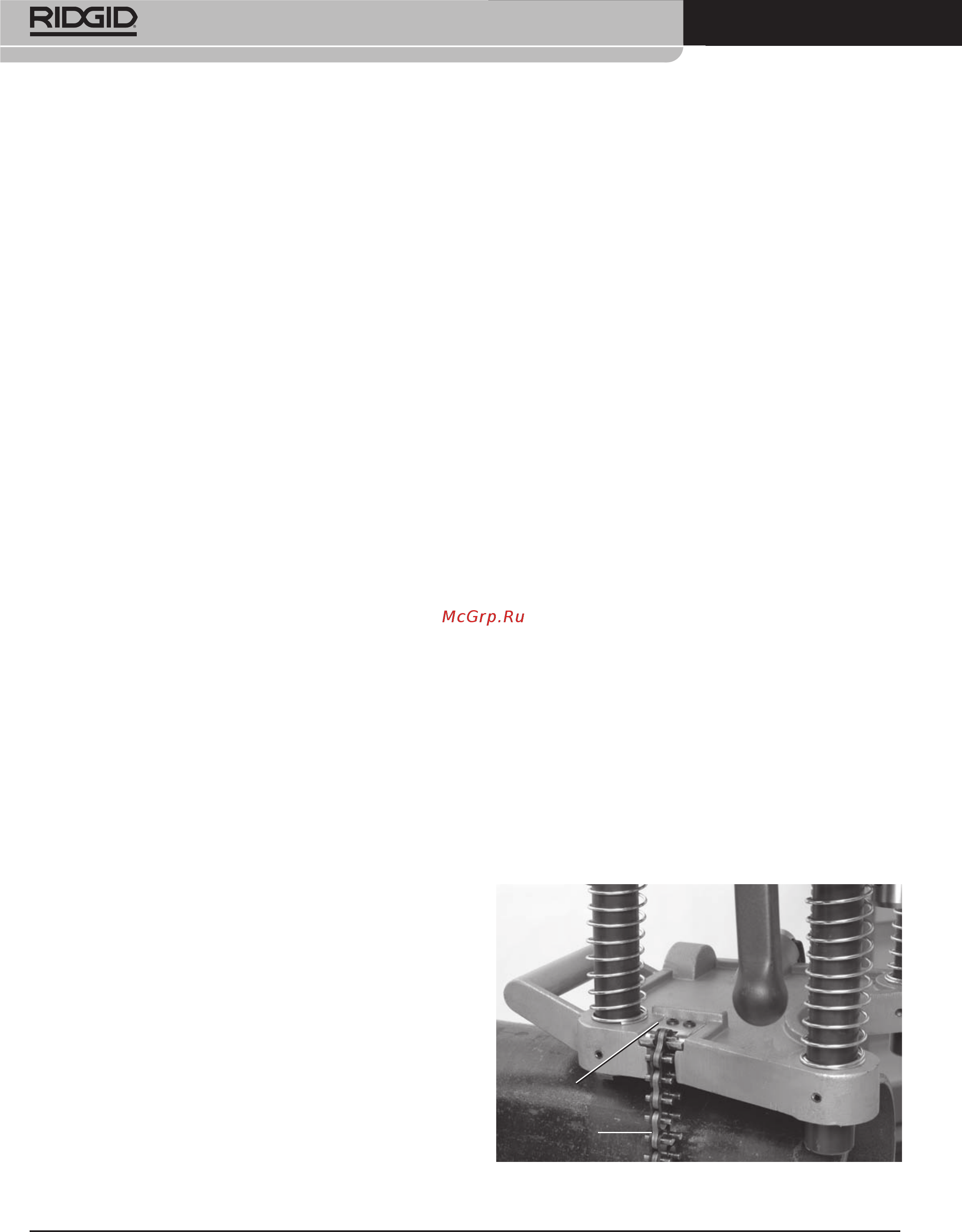

Рис. 5 - Крепление цепи HC-450
Износостойкая
накладка
Цепь
