Станки для вырезания отверстий HC-450/HC-300
295
4. На основании станка для вырезания отверстий
HC-450 имеется ампула уровня, которую мож-
но использовать для выравнивания серии вы-
резаемых отверстий. После установки станка
для вырезания отверстий под требуемым углом
ампулу уровня можно повернуть в горизонталь-
ное положение, при этом последующие отвер-
стия будут вырезаться под одинаковым углом
благодаря выравниванию по горизонтали стан-
ка для вырезания отверстий с помощью ампулы
уровня. (См. рис. 6.)
5. Положив одну руку на станок для вырезания от-
верстий в целях обеспечения устойчивости и на-
правления станка, слегка освободите поворот-
ную ручку, чтобы отрегулировать окончательное
положение станка. Выравните направляющее
сверло относительно требуемого центра выре-
зания отверстия и плотно затяните поворотную
ручку. Не снимайте руки со станка для вырезания
отверстий до тех пор, пока не убедитесь в том,
что он надежно прикреплен к трубе. Станок для
вырезания отверстий должен быть надежно при-
креплен перпендикулярно к трубе, чтобы свести
к минимуму опасность заклинивания врезной
коронки.
HC-300
Станок HC-300 можно установить на трубе полностью
в сборе (аналогично станку HC-450) или же, отделив
основание в сборе от станка, установите основание
на трубу, а затем установите двигатель в сборе на
основание в сборе.
1. Поместив станок для вырезания отверстий HC-300
на устойчивую надежную поверхность, потяните
за плунжер с задней стороны левой стойки (рис.
7), поднимите двигатель в сборе и снимите его с
основания в сборе.
2. Убедитесь, что цепь свободно свисает, а поворот-
ная ручка полностью освобождена на основании
в сборе.
3. Поместите основание в сборе с клиновидны-
ми направляющими под прямым углом к трубе
вблизи места расположения вырезаемого от-
верстия. Убедитесь, что цепь не находится меж-
ду трубой и основанием инструмента.
4. Для обеспечения устойчивости и направления
основания в сборе всегда следует держать хотя
бы одну руку на основании. Ухватитесь за конец
цепи и плотно натяните ее вокруг трубы. Во вре-
мя натяжения цепи сжимается пружина на за-
крепленном конце цепи. Зацепите ближайший
штифт цепи за крюк цепи – натяжение пружины
поможет удержать цепь зацепленной за крюк
цепи. Для удержания узла основания на трубе
плотно затяните фиксирующий винт со скользя-
щим невыпадающим металлическим стержнем,
продетым сквозь отверстие в торце винта. (См.
рис. 8.)

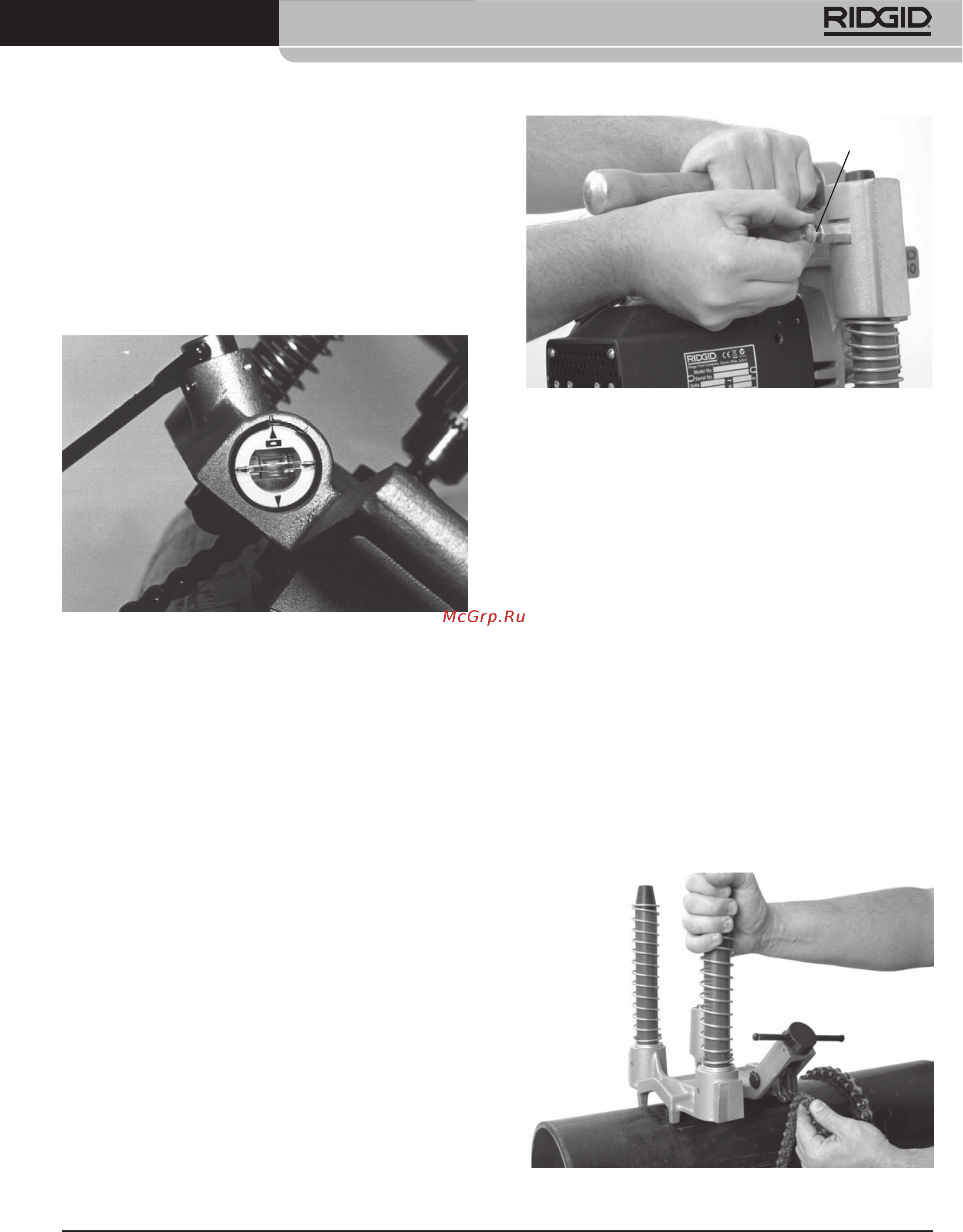

Рис. 8 - Крепление цепи
Рис. 6 – Станок для вырезания отверстий модели
HC-450 с ампулой уровня
Рис. 7 – Отделение основания в сборе от электродви-
гателя в сборе
Штифт плунжера
