Станки для вырезания отверстий HC-450/HC-300
5. Осторожно поднимите двигатель в сборе и со-
вместите отверстия для стоек в двигателе в сбо-
ре со стойками в основании в сборе. Прижмите
двигатель в сборе так, чтобы плунжер вошел в
зацепление со стойкой для фиксации двигателя
в сборе на основании. Проверьте, что двигатель
в сборе надежно прикреплен к основанию. (См.
рис. 9.)
6. На основании станка HC-300 имеется несколько
выфрезерованных лысок, используемых с уров-
нями для выравнивания отверстий. (См. рис. 10.)
7. Положив одну руку на станок для вырезания отвер-
стий в целях обеспечения устойчивости и направ-
ления станка, слегка освободите фиксирующий
винт со скользящим невыпадающим металличе-
ским стержнем, продетым сквозь отверстие в тор-
це винта, чтобы отрегулировать окончательное по-
ложение станка. Выравните направляющее сверло
относительно требуемого центра вырезания от-
верстия и плотно затяните фиксирующий винт
со скользящим невыпадающим металлическим
стержнем, продетым сквозь отверстие в торце вин-
та. Не снимайте руки со станка для вырезания от-
верстий до тех пор, пока не убедитесь в том, что он
надежно прикреплен к трубе. Станок для выреза-
ния отверстий должен быть надежно прикреплен
перпендикулярно к трубе, чтобы свести к миниму-
му опасность заклинивания врезной коронки.
Чтобы установить станок в сборе HC-300 на трубу, вы-
полните операции, указанные в разделе HC-450, ис-
пользуя информацию из раздела HC-300, относящую-
ся к навешиванию цепи и выравниванию.
Включение питания станка для вырезания
отверстий
1. Проверьте, чтобы переключатель ВКЛ/ВЫКЛ был
установлен в выключенном положении.
2. Убедитесь, что шнур питания проложен с задней
стороны станка на безопасном расстоянии от
зажимного патрона и зоны выполнения свер-
ловки. Проложите шнур питания на открытом
месте до розетки электропитания и сухими рука-
ми вставьте вилку шнура в розетку. Держите все
соединения сухими и вдали от заземления. Если
шнур питания имеет недостаточную длину, ис-
пользуйте удлинитель, отвечающий следующим
требованиям:
• Находится в хорошем состоянии.
• Имеет трехштыревую вилку, подобную вилке
на шнуре питания станка.
• Предназначен для применения вне помещений
и в обозначении имеет буквы “W” или “W-A” (на-
пример, SOW), или же соответствует конструк-
тивным требованиям типа H05VV-F, H07VV-F,
H05RN-F, H07RN-F или требованиям Междуна-
родной электротехнической комиссии (60227
IEC 53, 60245 IEC 57).
• Оборудован проводами достаточного попе-
речного сечения (16 AWG / 1,5 мм
2
для длины
не более 50’ / 15,2 м, 14 AWG / 2,5 мм
2
для дли-
ны 50’ – 100’ / 15,2 м – 30,5 м). Использование
провода несоответствующего сечения при-
ведет к его перегреву, оплавлению изоляции
или может стать причиной пожара или иных
повреждений.

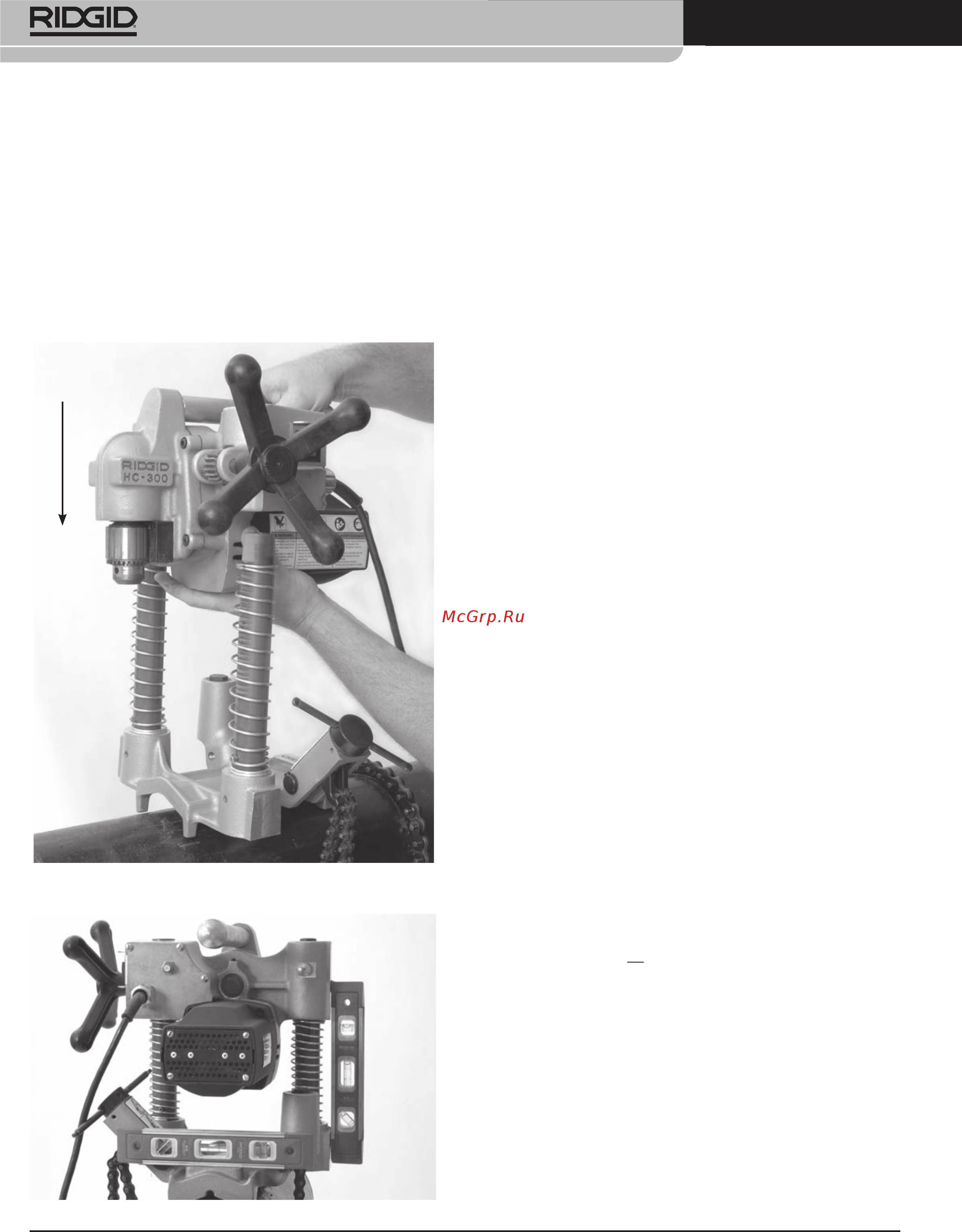

Рис. 10 – Выравнивание станка HC-300
Рис. 9 – Крепление электродвигателя в сборе к осно-
ванию в сборе на модели HC-300
