292
Станки для вырезания отверстий HC-450/HC-300
Серийный номер на обеих моделях HC-450 и HC-300
станка для вырезания отверстий располагается с ниж-
ней стороны электродвигателя. Последние 4 цифры
обозначают месяц и год выпуска. (03 = месяц, 10 =
год).
Пиктограммы
ПРЕДУПРЕЖ ДЕНИЕ
Выбор соответствующих мате-
риалов и способов установки, стыковки и формовки
предоставляется проектировщику системы и/или
монтажнику. Выбор ненадлежащих материалов и ме-
тодов может привести к выходу системы из строя.
Нержавеющая сталь и другие коррозионностойкие
материалы могут загрязняться во время установ-
ки, стыковки и формовки. Такое загрязнение может
привести к коррозии и к преждевременному выходу
трубы из строя. Тщательная оценка материалов и ме-
тодов конкретных условий эксплуатации, в том чис-
ле применяемых химикатов и температуры, должна
быть завершена до начала любых монтажных работ.
Предэксплуатационный осмотр
ВНИМАНИЕ
Перед каждым использованием осматривайте
станок для вырезания отверстий, устраняйте
малейшие неисправности, чтобы снизить риск
серьезной травмы в результате поражения то-
ком и других причин, а также чтобы предотвра-
тить выход станка из строя.
1. Убедитесь, что станок для вырезания отверстий
отключен от розетки электропитания, а его вы-
ключатель ВКЛ/ВЫКЛ находится в выключенном
положении.
2. Удаляйте со станка масло, жир или грязь, осо-
бенно с ручек и средств управления. Это облег-
чает осмотр и помогает предотвратить выскаль-
зывание инструмента или органа управления из
рук.
3. Проверьте следующие пункты для станка для
вырезания отверстий:
• Проверьте отсутствие повреждений или моди-
фикаций шнура электропитания, устройства за-
щитного отключения (УЗО) и вилки шнура элек-
тропитания.
• Правильность сборки и комплектацию.
• Отсутствие поломанных, изношенных, потерян-
ных, несоосных или заедающих деталей. Убеди-
тесь, что электродвигатель в сборе вращается
плавно и беспрепятственно, не задевая верх-
нюю и нижнюю стойки основания в сборе. Про-
верьте, что цепь и поворотная ручка свободно
перемещаются. На модели HC-300 проверьте
правильность работы контактов вилки и кре-
пление электродвигателя в сборе к основанию
в сборе (рис. 7).
• Наличие и разборчивость предупреждающей
наклейки (см. рис. 4A и 4B).
• Отсутствие любых других условий, которые
могут воспрепятствовать безопасной и нор-
мальной эксплуатации.
Включение электропитания
Выключение питания

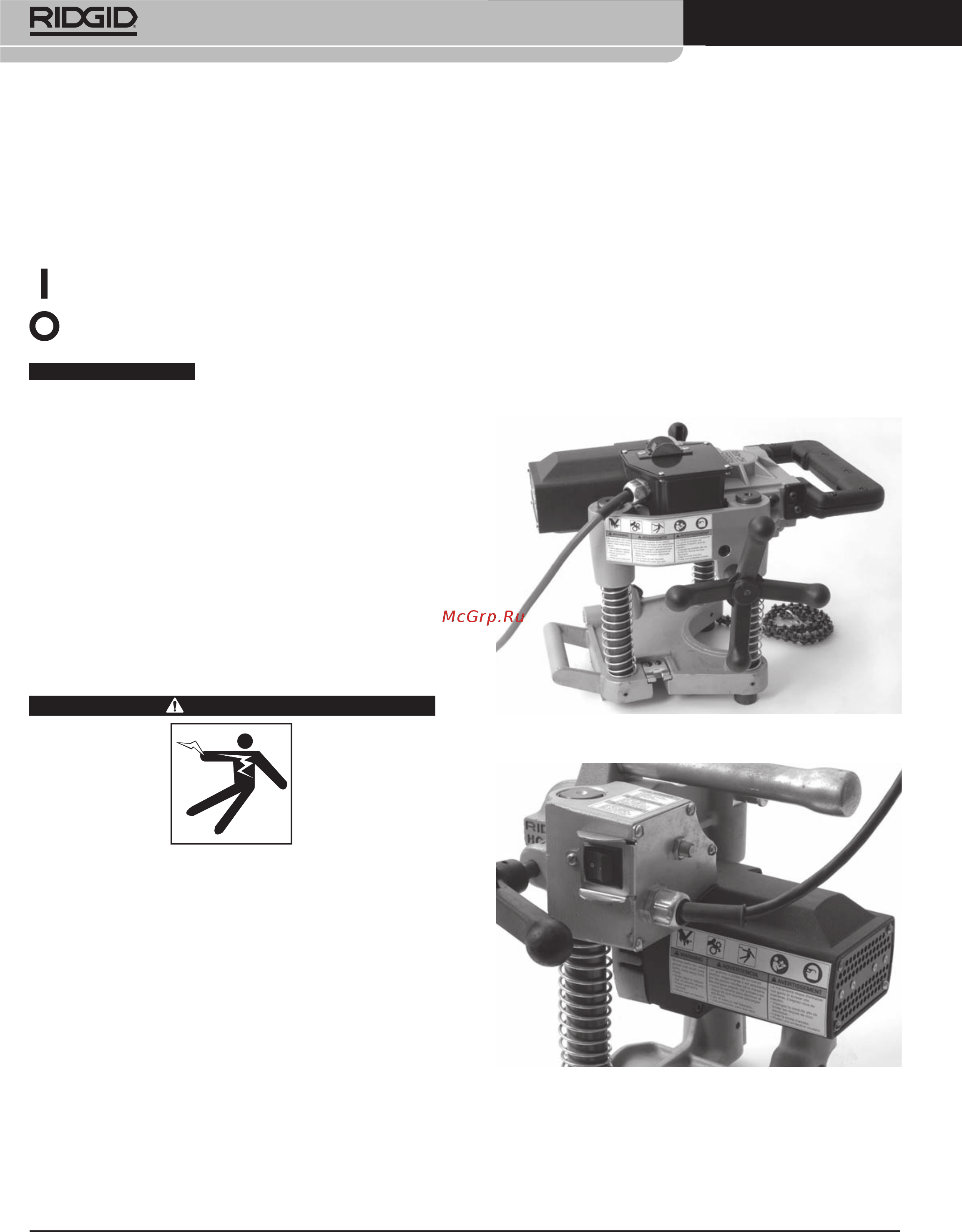

Рис. 4A - Предупредительные этикетки HC-450
Рис. 4B - Предупредительные этикетки HC-300
