Станки для вырезания отверстий HC-450/HC-300
297
При использовании удлинительного шнура пи-
тания следует учитывать, что УЗО в станке для
вырезания отверстий не обеспечивает защиту
для удлинительного шнура. Если электриче-
ская розетка не оборудована УЗО, рекоменду-
ется использовать вилку с защитой УЗО между
розеткой и удлинительным шнуром питания,
чтобы снизить опасность поражения электри-
ческим током в случае неисправности удлини-
тельного шнура.
Инструкция по эксплуатации
ВНИМАНИЕ
Всегда используйте соответствующие средства
защиты глаз. Режущий инструмент может сло-
маться или раскрошиться. Во время резки об-
разуется стружка, которая может вылететь из
инструмента и попасть в глаза.
Запрещается проводить ремонтные работы
инструмента без прекращения эксплуатации.
Во время врезки в смонтированную систему до
вырезания отверстия из трубы следует слить
содержимое и сбросить давление. Это снижает
риск поражения электрическим током и получе-
ния серьезной травмы.
Во время работы со станком не надевайте пер-
чатки или свободную одежду. Пуговицы на рука-
вах и куртках должны быть застегнуты. Запре-
щается протягивать руки через станок. Одежда
может быть затянута в механизм инструмента.
Следует держать пальцы и руки в стороне от
вращающегося патрона и врезной коронки. Это
снижает риск травм и порезов при попадании
частей тела в движущиеся детали.
Выполняйте требования инструкции по экс-
плуатации, чтобы уменьшить риск поражения
электрическим током, попадания в движущиеся
детали механизмов, травмирования или других
причин, а также в целях предотвращения выхо-
да из строя станка для вырезания отверстий.
1. Убедитесь, что станок для вырезания отверстий на-
строен, а рабочая зона организована должным об-
разом, и в рабочей зоне нет посторонних и других
отвлекающих моментов.
2. Выберите надлежащее рабочее положение, по-
зволяющее:
• Управлятьстанкомдлявырезанияотверстий,в
том числе переключателем ВКЛ/ВЫКЛ и руко-
яткой подачи. Оператор должен располагаться
у станка HC-300 со стороны расположения пе-
реключателя и рукоятки подачи. Пока не вклю-
чайте питание станка.
• Обеспечиватьравновесие.Убедитесь,чтопри
работе оператору не требуется далеко тянуть-
ся.
3. Установите переключатель ВКЛ/ВЫКЛ во вклю-
ченное положение. Следите за направлением
вращения врезной коронки и направляющего
сверла, убедитесь, что они движутся прямо и
надлежащим образом. Если они колеблются или
возникают другие недостатки, переведите пере-
ключатель в выключенное положение и отсое-
дините шнур электропитания станка от розетки
электропитания, устраните любые недостатки
до начала пользования станком. Держите паль-
цы, руки и одежду в стороне от вращающегося
зажимного патрона, чтобы снизить риск попа-
дания в движущиеся детали механизмов.
4. Положите обе руки на маховичок и перемещайте
направляющее сверло до касания трубы. Прило-
жите нажимное усилие и начните высверливать
направляющее отверстие. Не допускается при-
менение силы к направляющему сверлу/врезной
коронке. Это может привести к перегрузке врез-
ной коронки и двигателя станка и вызвать пре-
ждевременный выход оборудования из строя.
Когда врезная коронка коснется трубы, продол-
жайте прикладывать нажимное усилие. В зави-
симости от диаметра вырезаемого отверстия и
толщины стенки трубы врезную коронку, воз-
можно, придется время от времени слегка отво-
дить назад для удаления стружки.

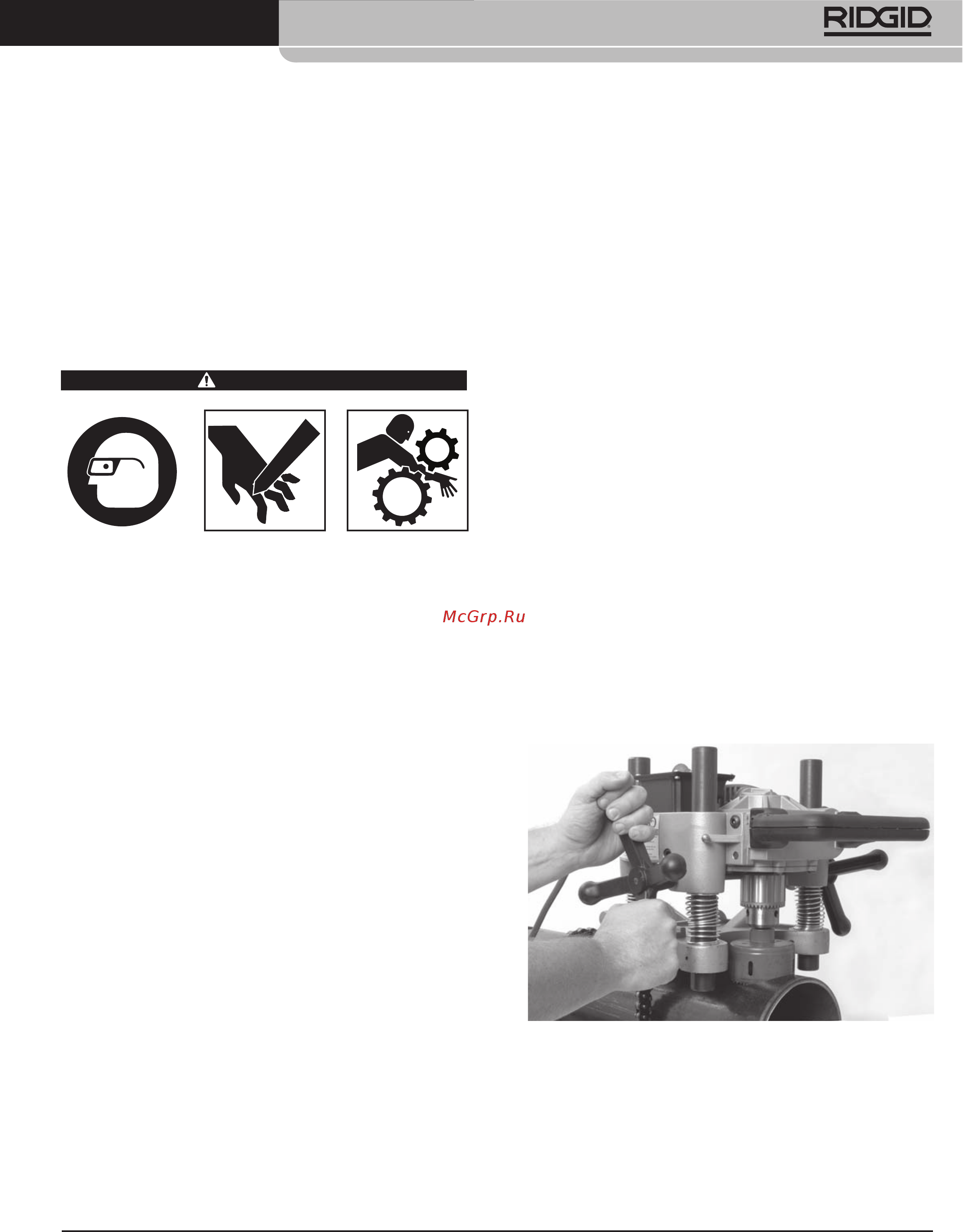

Рис. 11 - Работа на станке для вырезания отверстий
