СБОРКА

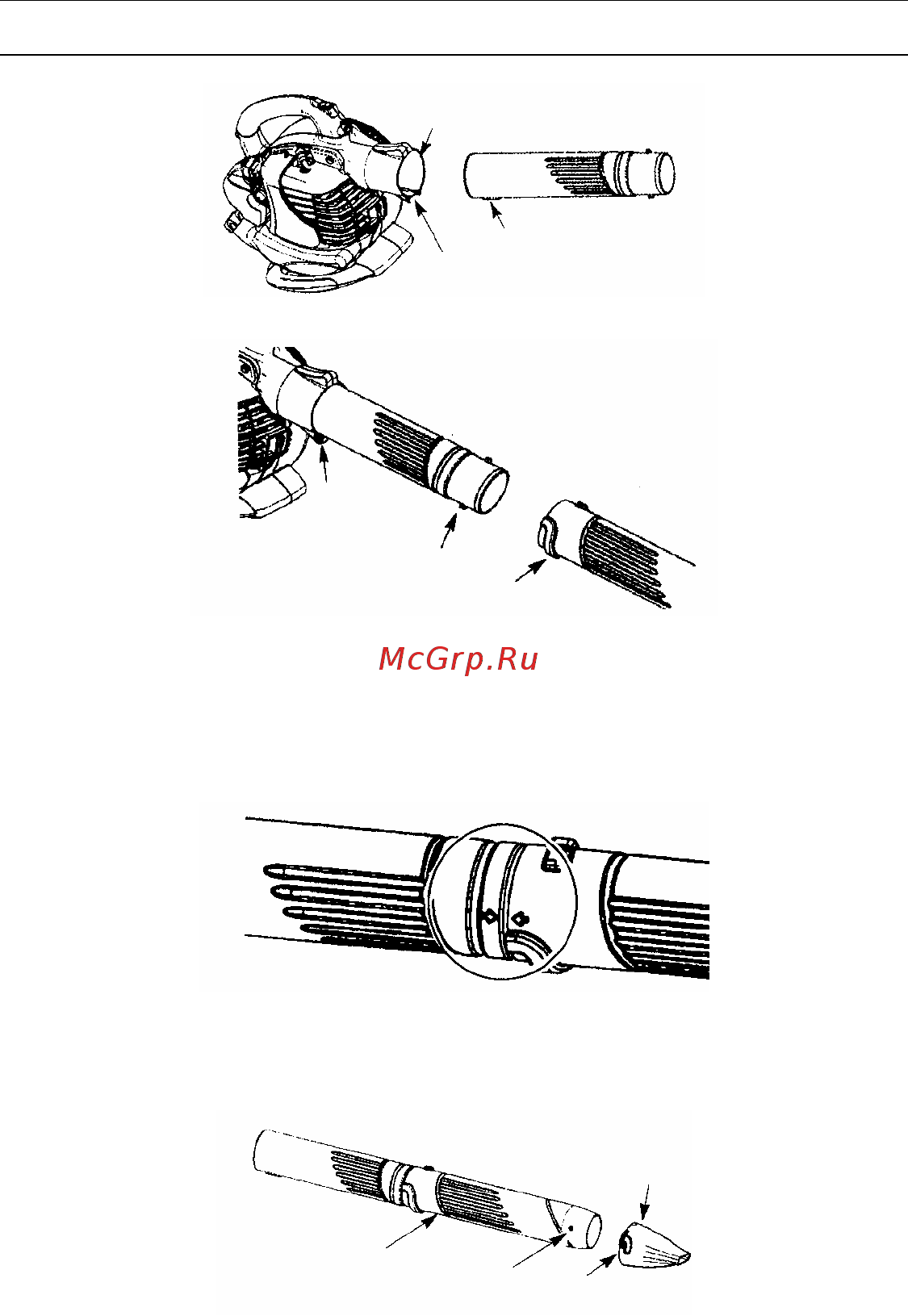

2. Закрепите трубку, повернув болт по часовой стрелке.

3. Совместите выступы на верхней нагнетательной трубке с пазами на нижней нагнетательной трубке.

4. Надвиньте нижнюю нагнетательную трубку на верхнюю нагнетательную трубку.

5. Чтобы скрепить нижнюю и верхнюю нагнетательные трубки, поверните нижнюю нагнетательную

трубку по часовой стрелке до щелчка.

ПРИМЕЧАНИЕ: Если верхняя и нижняя нагнетательные трубки соединены правильно, стрелки на

обеих трубках будут выровнены.

6. Чтобы вынуть нагнетательную трубку, ослабьте ее крепление, повернув болт против часовой стрелки

(не снимая гайки с болта); затем выньте нагнетательную трубку.

СБОРКА ВЫСОКОСКОРОСТНОЙ НАСАДКИ

Если нужно получить более высокую скорость воздуха, следует использовать высокоскоростную насадку.

1. Совместите выступы на нижней нагнетательной трубке с пазами на насадке.

2. Надвиньте насадку на нижнюю нагнетательную трубку.

3. Для фиксации насадки на нагнетательной трубке поверните ее по часовой стрелке до щелчка.

СБОРКА ПЫЛЕСОСА

СБОРКА МЕШКА ПЫЛЕСОСА ДЛЯ СБОРА МУСОРА

1. Расстегните молнию на мешке для сбора пыли и установите коленчатую трубу.

2. Пропихните наименьший конец коленчатой трубы через небольшое отверстие в мешке.

Выпускное отверстие

Канавка

Ребро

Нижняя нагнетательная трубка

Фиксатор

Паз

Высокоскоростная насадка

Фиксатор

Верхняя нагнетательная

трубка

Нижняя нагнетательная

трубка

Паз

Болт и гайка

фиксации

трубки
