- 8 -

СБОРКА

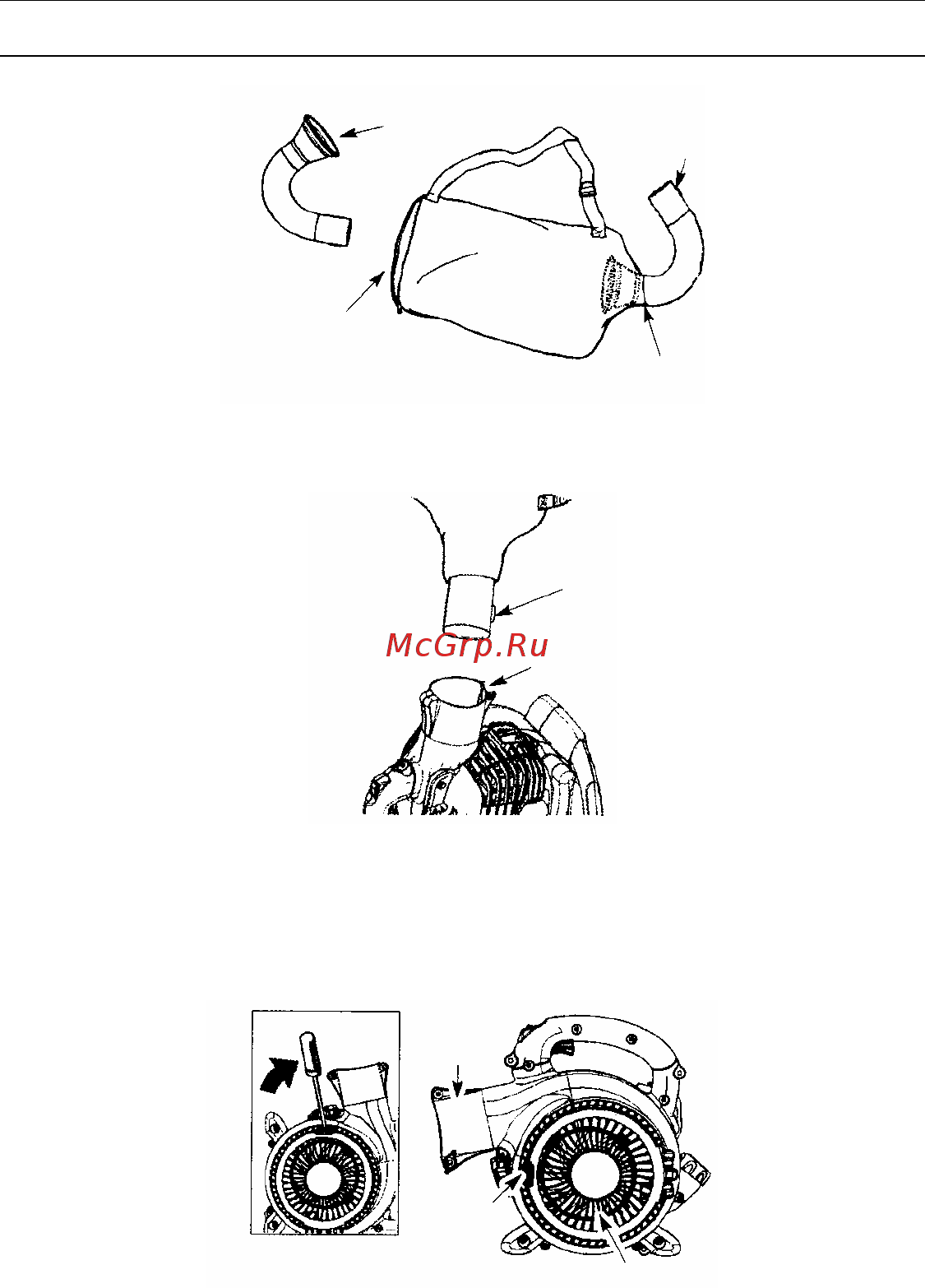

ПРИМЕЧАНИЕ: Убедитесь, что край небольшого отверстия находится на одном уровне с

расширенной частью коленчатой трубы и ее ребро находится внизу.

3. Застегните молнию на мешке. Убедитесь, что молния полностью застегнута.

4. Паз Снимите трубу воздуходувки с двигателя.

5. Вставьте коленчатую трубу в выход воздуходувки. Убедитесь, что ребро коленчатой трубы совмещен

с пазом выхода воздуходувки.

6. Поверните ручку по часовой стрелке для фиксации коленчатой трубы.

СБОРКА ТРУБЫ ПЫЛЕСОСА

ПРЕДУПРЕЖДЕНИЕ:

Остановите двигатель и убедитесь, что лопасти крыльчатки прекратили

вращаться и только после этого открывайте люк подачи пылесоса, и вставляйте или убирайте трубы

пылесоса или воздуходувки. Вращающиеся лопатки крыльчатки могут привести к серьезным травмам.

1. Вставьте конец отвертки в защелку всасывающего отверстия.

2. Слегка наклоните ручку отвертки по направлению к передней части устройства, чтобы освободить

защелку, одновременно открывая крышку всасывающего отверстия второй рукой.

3. Пока не будет установлена верхняя всасывающая трубка, держите крышку всасывающего отверстия

открытой.

Коленчатая

Небольшое отверстие

Отверстие на молнии

Выступ

Ребро

Канавка

Защелка

Выпускное

отверстие

Защелка

Крышка всасывающего отверстия
