- 9 -
СБОРКА

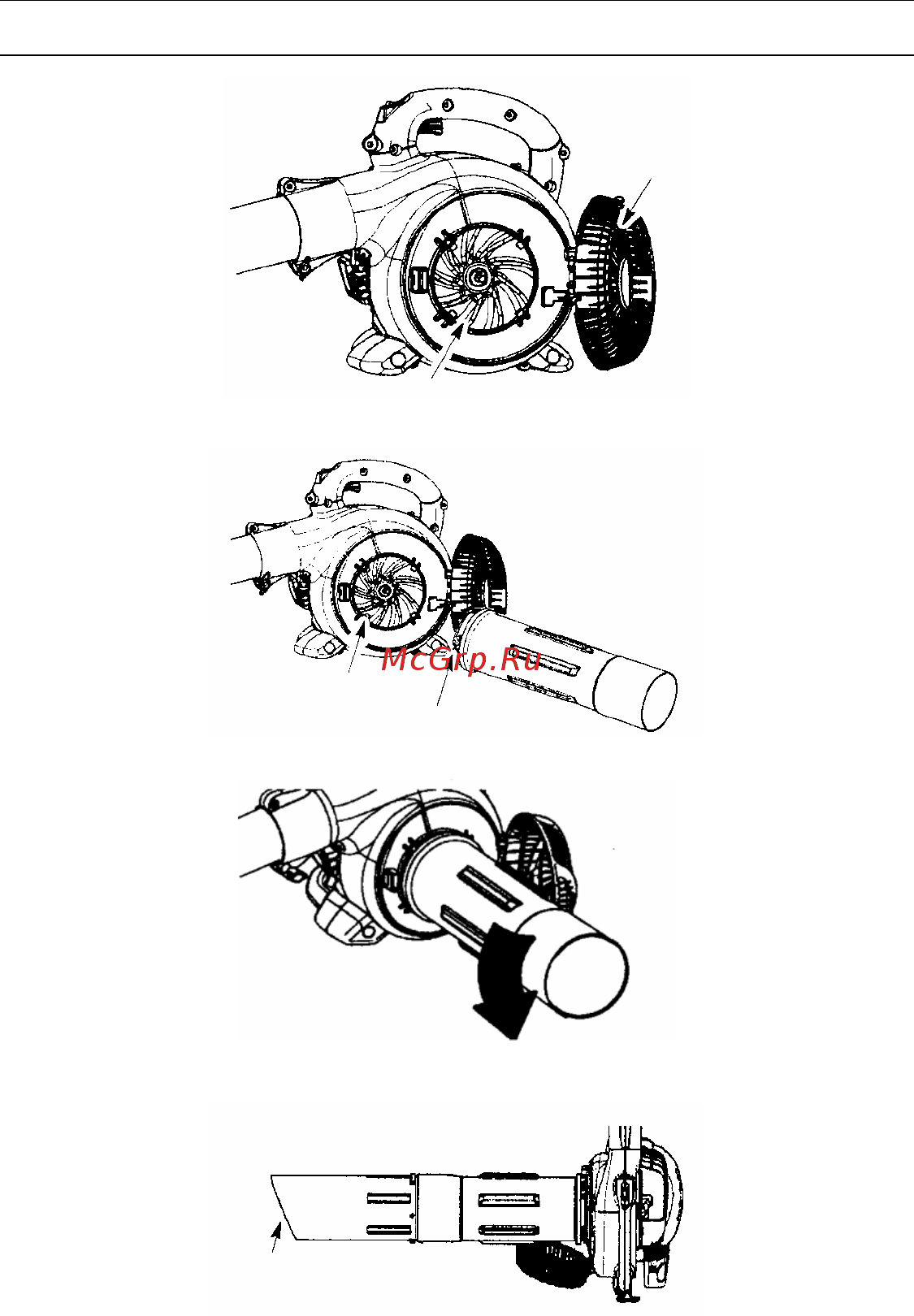

4. Совместите выступы на внутренней поверхности всасывающего отверстия с пазами на верхней
всасывающей трубке.
5. Вставьте верхнюю всасывающую трубку во всасывающее отверстие. Для фиксации трубки в
воздуходувке поверните трубку против часовой стрелки до щелчка.
6. Сориентируйте скошенный конец нижней всасывающей трубки как показано на рисунке. Вставьте
нижнюю вакуумную трубку в верхнюю вакуумную трубку так, чтобы нижняя трубка плотно села в
верхнюю (зайдя в нее примерно на 7 см).
7. Соединив вакуумные трубки, расположите этикетку в нижней части верхней трубки. Зафиксируйте
трубки, закрутив соответствующий винт.
Крышка всасывающего отверстия
Всасывающее отверстие
Фиксатор
Паз
Скошенный конец нижней
всасывающей трубки
