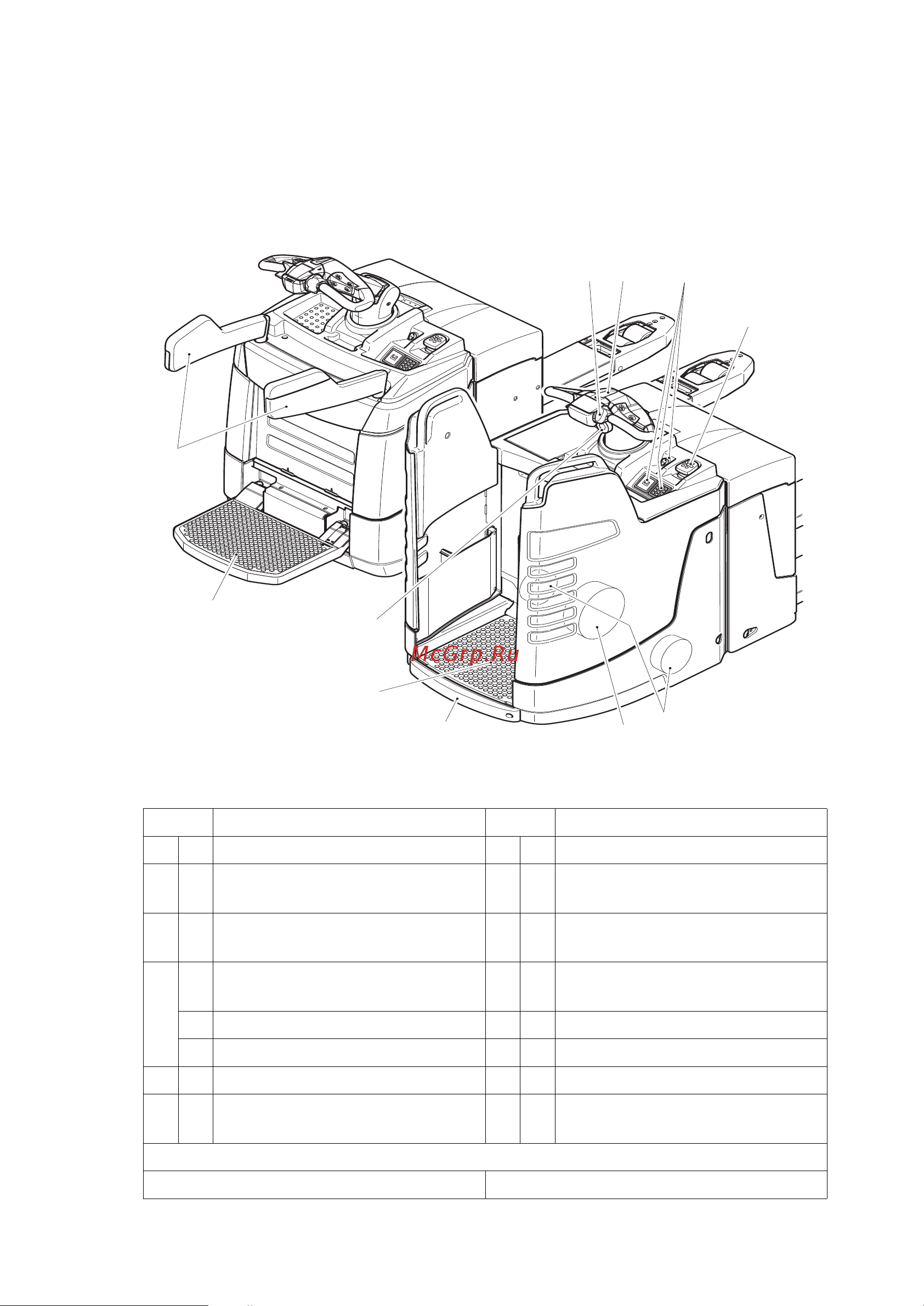

2 Описание узлов и функций
2.1 Обзор узлов
Поз. Наименование Поз. Наименование
1 t Переключатель хода 7 t Откидные защитные бугели
2 t Консоль управления 8 o
Откидная площадка для
оператора
3 t Индикатор состояния заряда 9 o
Регулирование высоты
консоли управления
4
o CanCode 10 t
Стационарная площадка
оператора
o CanDis 11 t Опорное колесо
o ISM 12 o Защита от ударов
5 t Пусковой замок 13 t Ведущее колесо
6 t
АВАРИЙНЫЙ выключатель
(главный выключатель)
t = стандартная комплектация o = опция
7
9
10
13
8
12
11
6
3,4,5
12
