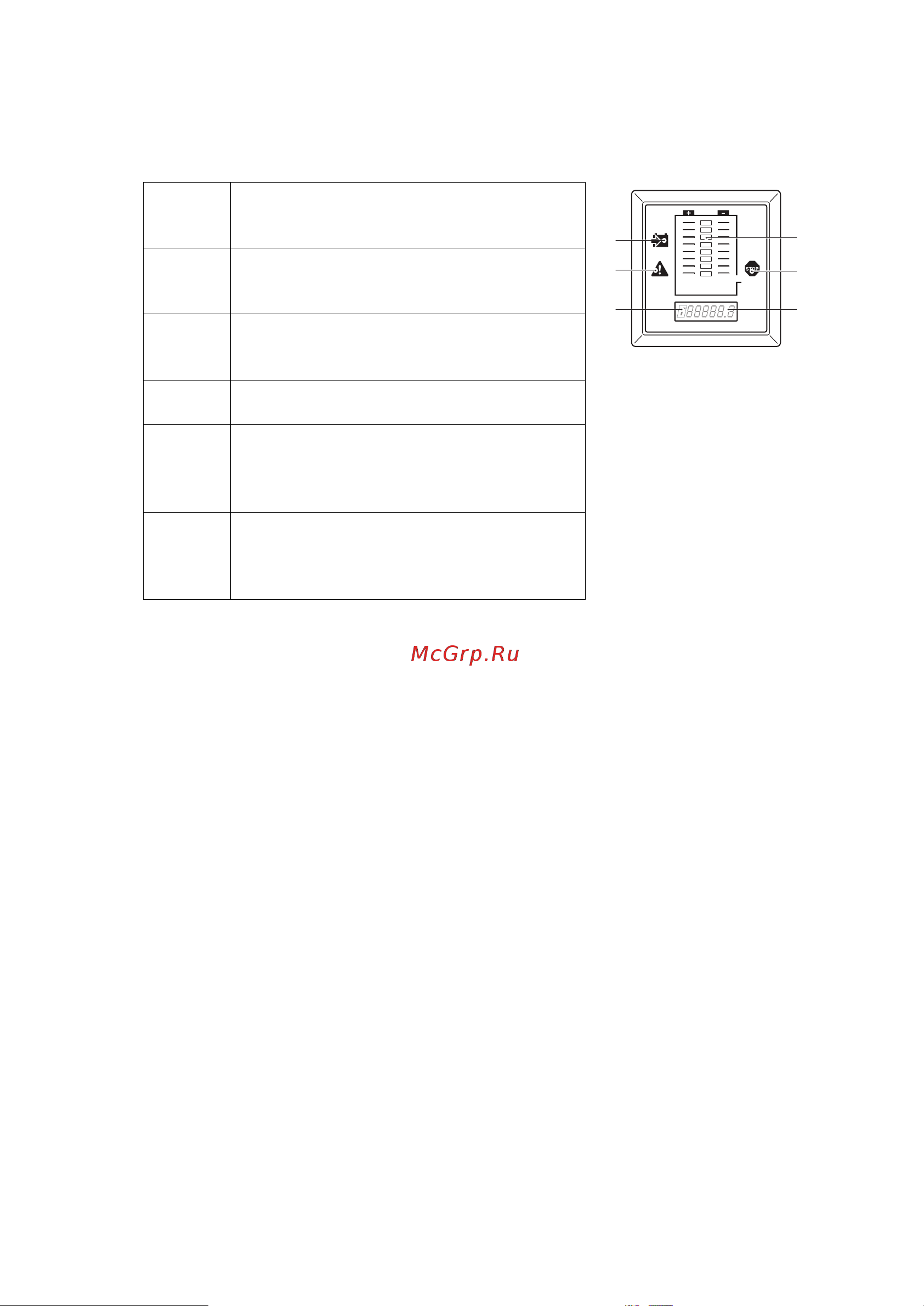

7.5 Блок индикации CanDis
На блоке отображаются следующие сведения:
Дополнительно выводятся сервисные сообщения о состоянии электронных
компонентов и изменениях параметров.
Индикация состояния разряда
В зависимости от установленного типа аккумулятора получаются также
границы включения дополнительной индикации (64) „Предупреждение” и (65)
„Стоп”.
Разрядная ёмкость аккумулятора представляется с помощью 8 светодиодных
полосок.
Текущая емкость аккумулятора отображается с помощью светящихся
светодиодных полосок. 8 полосок соответствуют
полной емкости аккумулятора,
1 полоска соответствует минимальной емкости аккумулятора.
Если светится только одна полоска, то емкость аккумулятора почти исчерпана,
загорается индикатор (64) „Предупреждение“. Срочно необходима зарядка
аккумулятора.
Когда светодиодные полоски больше не светятся, загорается также
индикатор (65) „Стоп”. Подъем больше невозможен. Аккумулятор подлежит
зарядке.
7.5.1 Функция контроля разрядки аккумулятора
При достижении предела разряда (включение СИД «Стоп») с активированной
функцией контроля разряда аккумулятора происходит отключение функции
подъема. Движение машины и опускание груза остаётся возможным.
62
Индикация заряда аккумулятора
(только при встроенном зарядном
устройстве)
63
Полоски для индикации емкости
состояние остаточного заряда
аккумулятора
64
«Предупреждение» - символ
предварительного предупреждения,
рекомендуется зарядка аккумулятора
65
Символ „Стоп“; отключение подъема,
требуется зарядка аккумулятора
66
Символ T появляется
в режиме работы
при настройке индикатора разряда
аккумулятора на необслуживаемую
батарею
67
6-позиционный ЖК-дисплей;
счетчик рабочих часов; индикация
ввода данных;
Индикация состояния ошибки
62
64
66
63
65
67
