Jungheinrich ERE 225 [41/151] Извлечение аккумулятора в сторону
![Jungheinrich ERE 225 [41/151] Извлечение аккумулятора в сторону](/views2/1402406/page41/bg29.png)
11.14 DE
40

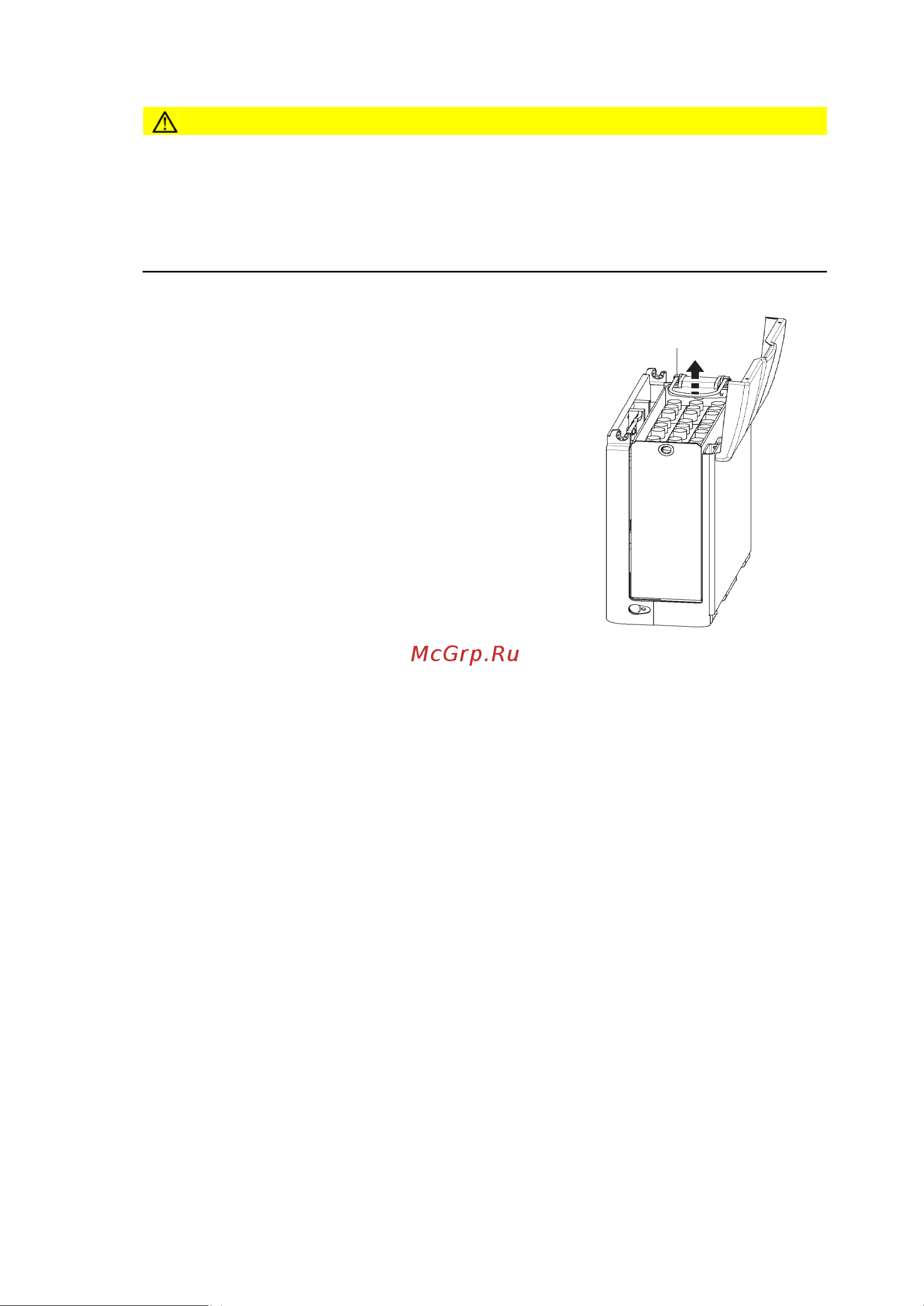

5.2 Извлечение аккумулятора в сторону
ОСТОРОЖНО!
Опасность сдавливания
При боковом извлечении и установке аккумулятора существует опасность
сдавливания.
При извлечении и установке аккумулятор не хвататься руками между
аккумулятором и рамой.
Снятие аккумулятора
Условия
– Надежно запарковать напольное подъемно-
транспортное средство, (см. "Надежная
парковка напольного подъемно-
транспортного средства" на стр.53).
– Открыть аккумуляторный отсек, (см.
"Открытие аккумуляторного отсека" на
стр. 36).
Необходимый инструмент и материал
– Станция замены аккумулятора /
аккумуляторная тележка
Процесс настройки
• Отсоединить штекер аккумулятора (37) от штекера подъемно-транспортного
средства.
• Отпустить фиксатор аккумулятора (42).
• Установить станцию замены аккумулятора / аккумуляторную тележку сбоку к
напольному подъемно-транспортному средству.
• Откинуть фиксатор аккумулятора до упора.
• Осторожно передвинуть аккумулятор из напольного подъемно-транспортного
средства на станцию замены аккумулятора / аккумуляторную тележку.
Аккумулятор демонтирован.
42
11.14 DE
40
5.2 Извлечение аккумулятора в сторону
ОСТОРОЖНО!
Опасность сдавливания
При боковом извлечении и установке аккумулятора существует опасность
сдавливания.
При извлечении и установке аккумулятор не хвататься руками между
аккумулятором и рамой.
Снятие аккумулятора
Условия
– Надежно запарковать напольное подъемно-
транспортное средство, (см. "Надежная
парковка напольного подъемно-
транспортного средства" на стр.53).
– Открыть аккумуляторный отсек, (см.
"Открытие аккумуляторного отсека" на
стр. 36).
Необходимый инструмент и материал
– Станция замены аккумулятора /
аккумуляторная тележка
Процесс настройки
• Отсоединить штекер аккумулятора (37) от штекера подъемно-транспортного
средства.
• Отпустить фиксатор аккумулятора (42).
• Установить станцию замены аккумулятора / аккумуляторную тележку сбоку к
напольному подъемно-транспортному средству.
• Откинуть фиксатор аккумулятора до упора.
• Осторожно передвинуть аккумулятор из напольного подъемно-транспортного
средства на станцию замены аккумулятора / аккумуляторную тележку.
Аккумулятор демонтирован.
42
