Jungheinrich ERE 225 [40/151] Извлечение аккумулятора вверх
![Jungheinrich ERE 225 [40/151] Извлечение аккумулятора вверх](/views2/1402406/page40/bg28.png)
39
11.14 DE
5.1 Извлечение аккумулятора вверх
Снятие аккумулятора
Условия
– Надежно запарковать напольное подъемно-транспортное средство, (см.
"Надежная парковка напольного подъемно-транспортного средства" на
стр. 53).
– Открыть аккумуляторный отсек, (см. "Открытие аккумуляторного отсека" на
стр. 36).
Процесс настройки
• Отсоединить штекер аккумулятора от штекера транспортного средства.
Z Уложить кабель аккумулятора на аккумуляторный поддон так, чтобы он не
мог срезаться при извлечении аккумулятора.

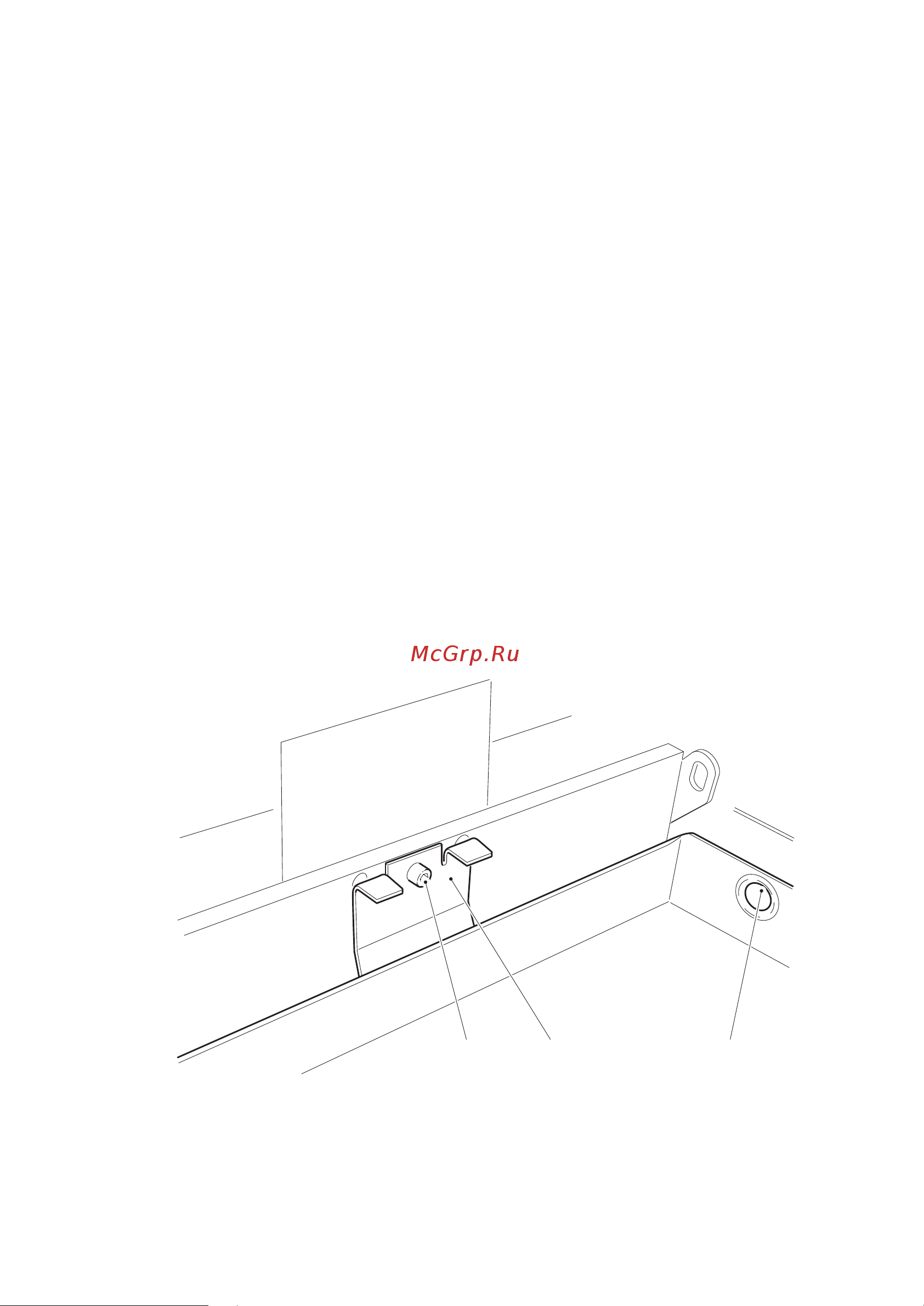

• Ослабить винт (40) аккумуляторного фиксатора и вытащить фиксатор (39).
• Закрепить крановые стропы на проушинах (41).
Z Крановые стропы должны обеспечивать вертикальную тягу. Крюки строп ни в
коем случае не должны падать на аккумуляторные элементы.
• Движением вверх вытащить аккумулятор из аккумуляторного отсека.
Аккумулятор демонтирован.
Z Установка происходит в обратном порядке; при этом следует следить за
правильным монтажным расположением и подсоединением аккумулятора.
Z Момент затяжки винта (40): 45 Nm
40
39
41
39
11.14 DE
5.1 Извлечение аккумулятора вверх
Снятие аккумулятора
Условия
– Надежно запарковать напольное подъемно-транспортное средство, (см.
"Надежная парковка напольного подъемно-транспортного средства" на
стр. 53).
– Открыть аккумуляторный отсек, (см. "Открытие аккумуляторного отсека" на
стр. 36).
Процесс настройки
• Отсоединить штекер аккумулятора от штекера транспортного средства.
Z Уложить кабель аккумулятора на аккумуляторный поддон так, чтобы он не
мог срезаться при извлечении аккумулятора.
• Ослабить винт (40) аккумуляторного фиксатора и вытащить фиксатор (39).
• Закрепить крановые стропы на проушинах (41).
Z Крановые стропы должны обеспечивать вертикальную тягу. Крюки строп ни в
коем случае не должны падать на аккумуляторные элементы.
• Движением вверх вытащить аккумулятор из аккумуляторного отсека.
Аккумулятор демонтирован.
Z Установка происходит в обратном порядке; при этом следует следить за
правильным монтажным расположением и подсоединением аккумулятора.
Z Момент затяжки винта (40): 45 Nm
40
39
41
