12 GW24-011_v02

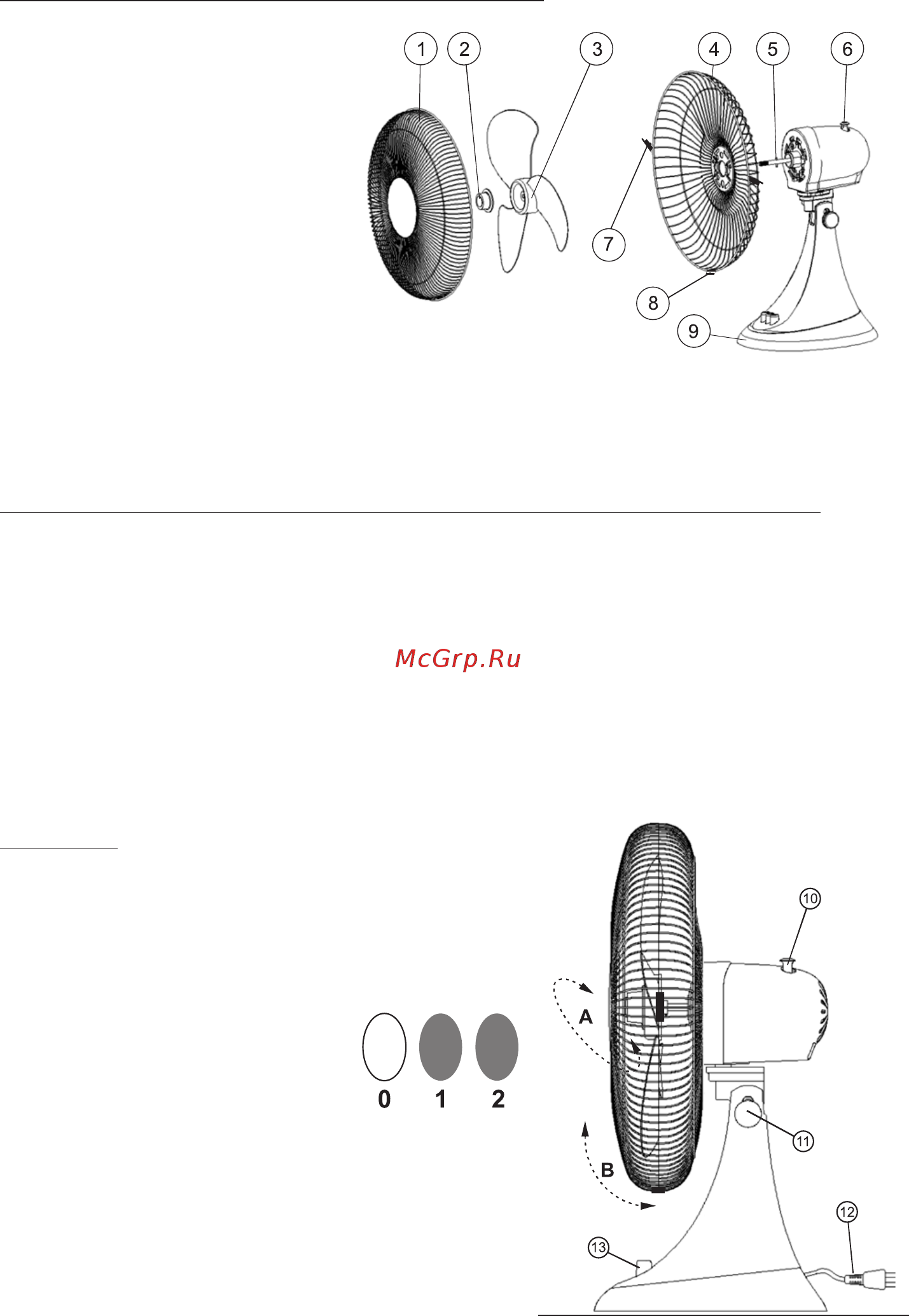

A VENTILLÁTOR SZERKEZETI FELÉPÍTÉSE
1. Elülső védőrács.
2. Műanyag csavaranya.
3. Lapát.
4. Hátsó védőrács.
5. Beállító cövek.
6. Állvány.
7. A védőrács patentzárja.
8. A védőrács kapcsa.
9. Talp.
10. A fej oszcilláló mozgásának (inga-
mozgásának) bekapcsoló gombja.
11. A ventillátor fejdőlésszögének be-
állítógombja.
12. Hálózati csatlakozó kábel.
13. Nyomógombok: kikapcsoló és for-
dulatszabályozó gomb.
Az Önök által vásárolt készülék szétszerelt állapotban van.
A használata előtt az alábbi utasítások szerint a megfelelő módon szerelje össze.
A LAPÁTOK/OLAJSÜTŐ ÉS A VÉDŐRÁCSOK ÖSSZESZERELÉSE
A védőrács patentzárját – (7) tolja el kifelé.
Az elülső védőrácsot vegye ki a kapcsából – (8).
Csavarja el a műanyag csavaranyát – (2) fordítsa el az óramutató járásával megegyező irányba.
Vegye le a lapátot – (3) a ventillátor tengelyéről.
A hátsó védőrácsot – (4) állítsa a megfelelő pozícióba – a fogantyújával felfelé.
Szerelje fel a lapátot – (3) a tengelyre úgy, hogy a beállító cövek (5) a beállítása után a ventillátor
tartójára kerüljön.
Csavarja fel a műanyag csavaranyát – (2) a motor tengelyére az óramutató járásával ellenkező
irányba fordítva.
Az elülső védőrácsot – (1) helyezze be a rács kapcsába (8), nyomja be a hátsó védőrács (4) felé
és a védőrács patentzárait (8) nyomja befelé.
KEZELÉS
1. Válassza ki a légfuvat irányát felfelé vagy egy kicsit
lefelé (B) a dőlésszög beállítógombját (11) kicsavarva
és állítsa be a légfuvathoz a legmegfelelőbb fejdőlés-
szöget. Szorítsa meg a beállítógombot (11).
2. Csatlakoztassa a hálózati kábelt (12) a konnektor-
hoz.
3. Kapcsolja be a ventillátort
a kívánt sebességfokozatra az 1.
vagy 2. fordulatszabályozó gom-
bot (13) benyomva.
A fordulatszámot a ventillátor
működése közben is meg lehet
változtatni.
4. A ventillátorfej (A) oszcillációjának (ingamozgásának)
bekapcsolása/leállítása céljából nyomja be/húzza ki
a gombot (10).
5. Ha a ventillátort ki akarja kapcsolni, nyomja meg a „0”
nyomógombot.
