21GW24-011_v02

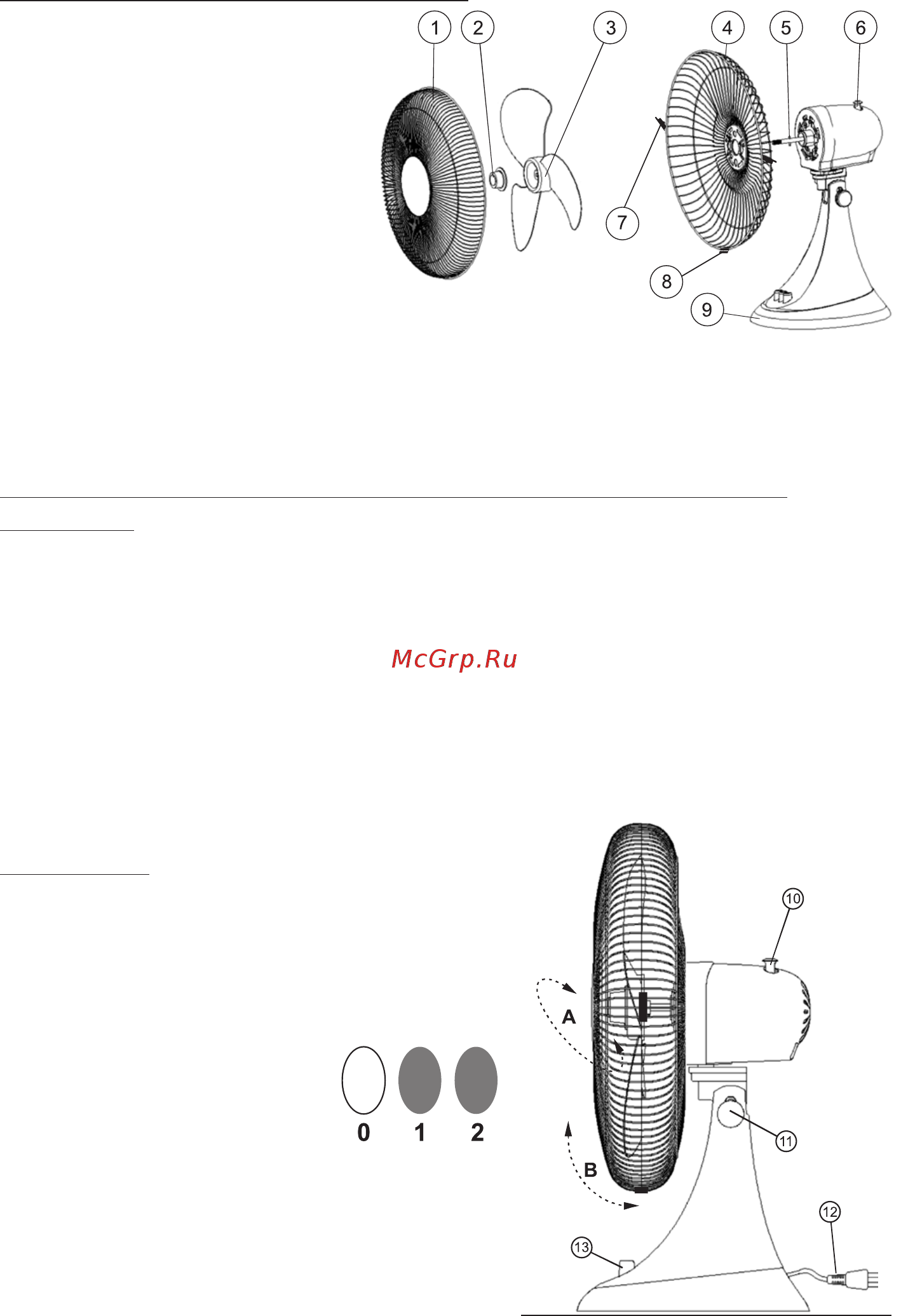

КОНСТРУКЦИЯ НА ВЕНТИЛАТОРА
1. Предна предпазна решетка.
2. Пластмасова гайка.
3. Перка.
4. Задна предпазна решетка.
5. Прикрепващ щифт.
6. Стойка.
7. Прикрепващ елемент на предпаз-
ната решетка.
8. Елемент за окачване на предпаз-
ната решетка.
9. Поставка.
10. Бутон за включване на въртенето
(махаловидното въртене) на главата.
11. Регулатор за настройка на ъгъла на накланяне на вентилатора.
12. Захранващ кабел.
13. Бутони: на превключвателя и оборотите.
Закупеният от Вас уред е разглобен. Преди използване е необходимо внимателно
да го сглобите съгласно описанието, дадено по-долу.
МОНТАЖ/РАЗГЛОБЯВАНЕ НА ПЕРКАТА И ПРЕДПАЗНИТЕ
РЕШЕТКИ
Огънете прикрепващите елементи на предпазната решетка – (7) по посока навън.
Свалете предната предпазна решетка от елемента за окачване – (8).
Развъртете пластмасовата гайка – (2) по посока на часовниковата стрелка.
Свалете перката – (3) от задвижващия вал на вентилатора.
Поставете задната предпазна решетка – (4) в съответното положение – с дръжката нагоре.
Поставете перката – (3) на задвижващия вал така, че прикрепващият щифт (5) да се намира
във вдлъбнатината на оста на вентилатора.
Монтирайте пластмасовата гайка – (2) към задвижващия вал на двигателя по посока обра-
тна на часовниковата стрелка.
Пъхнете долния ръб на предната предпазна решетка – (1) в елемента за окачване на ре-
шетката (8), притиснете го към задната предпазна решетка (4) и натиснете прикрепващите
елементи на предпазната решетка (8) по посока навътре.
УПОТРЕБА
1. Изберете посоката на въздуха нагоре или леко
надолу (В), като завъртите регулатора за на-
стройка на наклона (11) и изберете най-подходя-
щия ъгъл на наклон на главата – движението на
въздуха. Затегнете регулатора (11).
2. Включете захранващия кабел (15) към електри-
ческия контакт.
3. Включете вентилатора на из-
браната скорост с натискане
на бутона на оборотите (13):
1 или 2.
Оборотите могат да се про-
менят и по време на работа на вентилатора.
4. За да включите/спрете въртенето (махаловид-
ното движение) на главата на вентилатора (А),
натиснете/издърпайте бутона (10).
5. Ако искате да изключите вентилатора, натиснете
бутона на превключвателя “0”.
