142 Руководство по эксплуатации и техобслуживанию B730. B750, B780
ТЕХОБСЛУЖИВАНИЕ И НАЛАДКА (ПРОДОЛЖЕНИЕ)

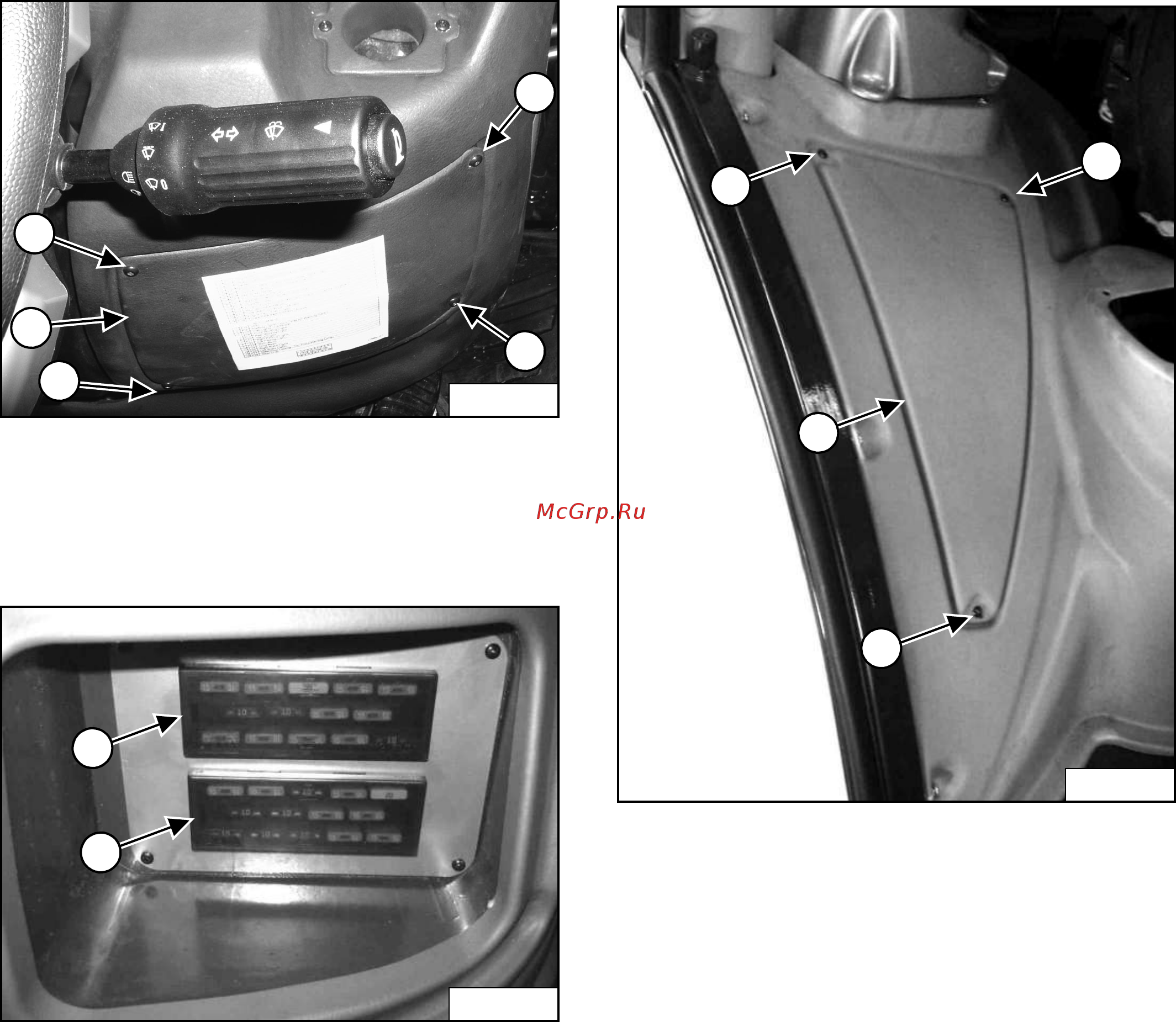

Расположение предохранителей и реле
Предохранители расположены в кабине за панелью
(1) внизу с правой стороны рулевой колонки.
Для доступа к предохранителям выверните четыре
винта (2) и снимите панель (1).
Для доступа к предохранителям снимите панель.
(1) Для доступа к предохранителям (1-14) снимите
верхнюю крышку блока предохранителей (1).
(См. Предохранители (B730 и B750) на с. 143.) или
(
См. Предохранители (B780) на с. 145.)
(2) Для доступа к предохранителям (1-14) снимите
нижнюю крышку блока предохранителей (2).
(См. Предохранители (B730 и B750) на с. 143.) или
(См. Предохранители (B780) на с. 145.)
Предохранители расположены в кабине за панелью
правой консоли (1).
Для доступа к реле выверните три винта (2) и
снимите панель (1). (См. Реле (B730 и B750) на
с. 144.) или (См. Реле (B780) на с. 146.)
S47122
1
2
2
2
2
S47123
1
2
S47120
1
2
2
2
