21 Руководство по эксплуатации и техобслуживанию B730. B750, B780
УКАЗАТЕЛЬ (ПРОДОЛЖЕНИЕ)
Погрузчик Bobcat с обратной лопатой, модель B780: технические характеристики (продолжение)
Двигатель

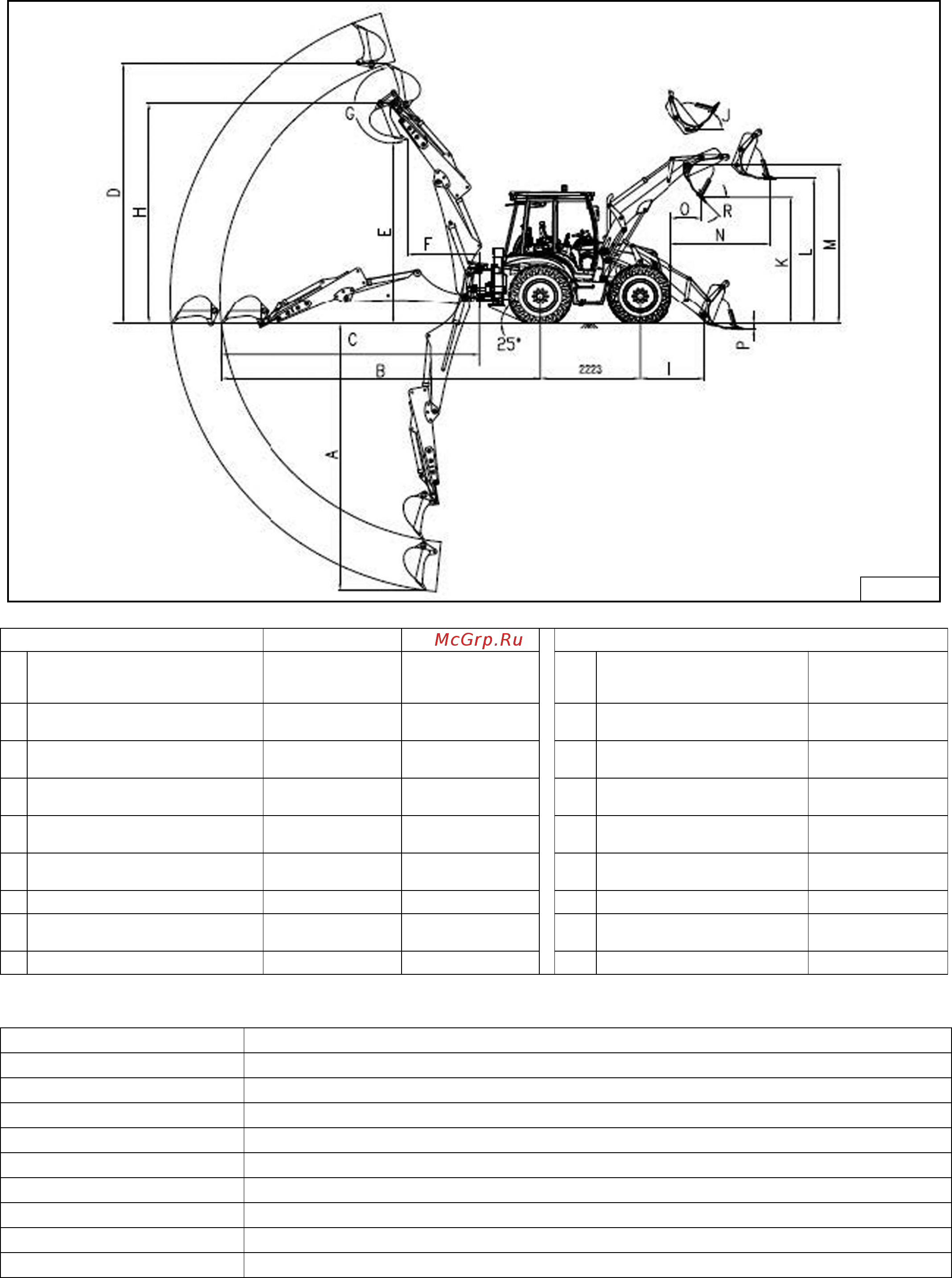

S45426
Втянуто Вытянуто
A Макс. глубина выемки грунта 4600 мм
(181,10 дюйма)
5800 мм
(228,35 дюйма)
I Расстояние между пальцем
шарнира и центром переднего
моста
1550 мм
(61,02 дюйма)
B Макс. вылет от центра заднего моста 7000 мм
(275,59 дюйма)
8100 мм
(318,90 дюйма)
J Макс. угол отката при полном
подъеме
59,2°
C Макс. вылет от центра поворота 5700 мм
(224,41 дюйма)
6800 мм
(267,72 дюйма
)
K Высота разгрузки 2865 мм
(112,79 дюйма)
D Макс. высота выемки грунта 5600 мм
(220,47 дюйма)
6450 мм
(253,94 дюйма)
L Высота перегрузки 3450 мм §
(135,83 дюйма)
E Макс. высота разгрузки 3850 мм
(151,57 дюйма)
4700 мм
(185,04 дюйма)
M Высота до пальца шарнира 3590 мм
(141,34 дюйма)
F Вылет при погрузке 1800 мм
(70,87 дюйма)
2650 мм
(104,33 дюйма)
N Макс. вылет на полной высоте
1620 мм
(63,78 дюйма)
G Угол поворота ковша 200,4° 200,4° O Вылет при разгрузке 595 мм (23,43 дюйма)
H Макс. высота пальца шарнира ковша 4750 мм
(187,01 дюйма)
5550 мм
(218,50 дюйма)
P Глубина выемки грунта 117 мм (4,61 дюйма)
R Угол разгрузки 45°
Марка и модель PERKINS 1104C-44T
Категория токсичности Tier II
Тип двигателя 4-х тактный дизельный, турбированный
Мощность двигателя 74,5 кВт (100 л. с.)
Номинальное число оборотов 2200 об/мин
Рабочий объем цилиндров 4,4 л (268,5 дюйм³)
Диаметр цилиндра и ход поршня 105 x 127 мм (4,13 x 5,00 дюйма)
Число цилиндров 4
Макс. крутящий момент 408 Н•м (300,92 футо-фунта)
Охлаждение Водяное
