92 Руководство по эксплуатации и техобслуживанию B730. B750, B780
ПОРЯДОК РАБОТЫ (ПРОДОЛЖЕНИЕ)

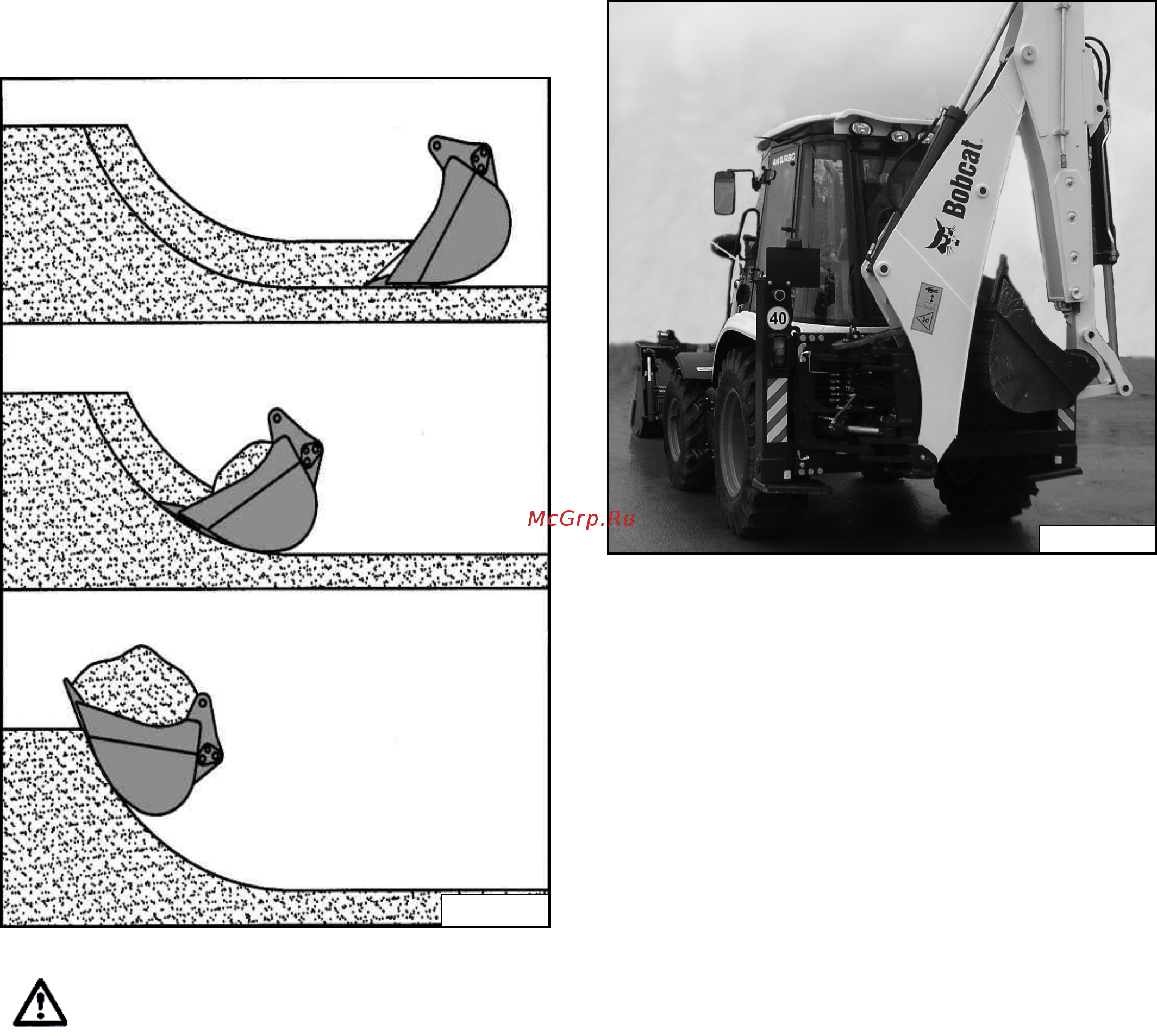

Положение экскавации
ВНИМАНИЕ. Не применяйте экскаваторный
ковш для разрушения крупных материалов,
чтобы не повредите гидросистему.
Транспортное положение экскаваторного
оборудования
• Установите рукоятку выбора направления движения и
рычаг переключения передач в НЕЙТРАЛЬНОЕ
положение и включите стояночный тормоз.
• Опустите стабилизирующие опоры и установите
экскаваторный ковш на уровне 20 - 25 см над землей.
(См. Органы управления стабилизирующими
опорами (для модели B730) на с.71.)
(См. Органы
управления стабилизирующими опорами (для
моделей B750 и B780) на с. 73.)
• Сдвиньте раму бокового смещения до упора влево (в
положение, аналогичное погрузочному оборудованию).
(См. Боковое смещение обратной лопаты на
с.90.)
• Полностью втяните рукоять и вставьте стопорный
штифт в транспортное положение (при наличии).
(См. Раздвижная рукоять (при наличии) на с.76.)
• Установите экскаваторное оборудование параллельно
раме бокового смещения.
• Зафиксируйте механизм смещения стрелы обратной
лопаты, нажав нижнюю часть переключателя
блокировки бокового смещения.
(См. Боковое
смещение обратной лопаты на с.90.)
.
• Поднимите стабилизирующие опоры.
(См. Органы
управления стабилизирующими опорами (для
моделей B750 и B780) на с. 73.)
, (См. Органы
управления стабилизирующими опорами (для
модели B730) на с. 71.)
или (См. Рычаг
регулировки положения джойстика управления
экскаваторным оборудованием (для моделей
B750 и B780) на с.71.)
• Установите дроссельную рукоятку двигателя в
положение низких оборотов.
• Поверните сиденье в положение для работы с
погрузочным навесным оборудованием.
• Установите рукоятку выбора направления движения и
рычаг переключения передач в НЕЙТРАЛЬНОЕ
положение и включите стояночный тормоз. Выключите
двигатель и выйдите из погрузчика.
• Установите стопор рамы бокового смещения и стрелы
в транспортное положение.
(См. Стопор стрелы
обратной лопаты и механизма поворота на с. 77.)
.
• Сядьте в погрузчик, пристегните ремень безопасности и
запустите двигатель.
• При движении погрузчика держите погрузочный ковш
как можно ниже.
S44128
S47146
